حالة الصفائح المعدنية المخصصة لمعدات الإنذار المبكر الزلزالية 2U

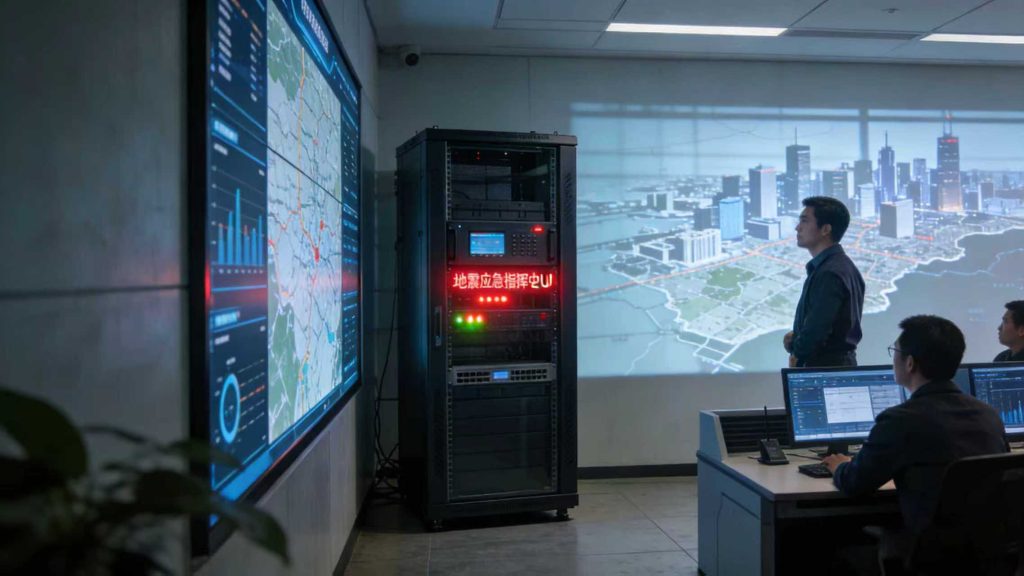

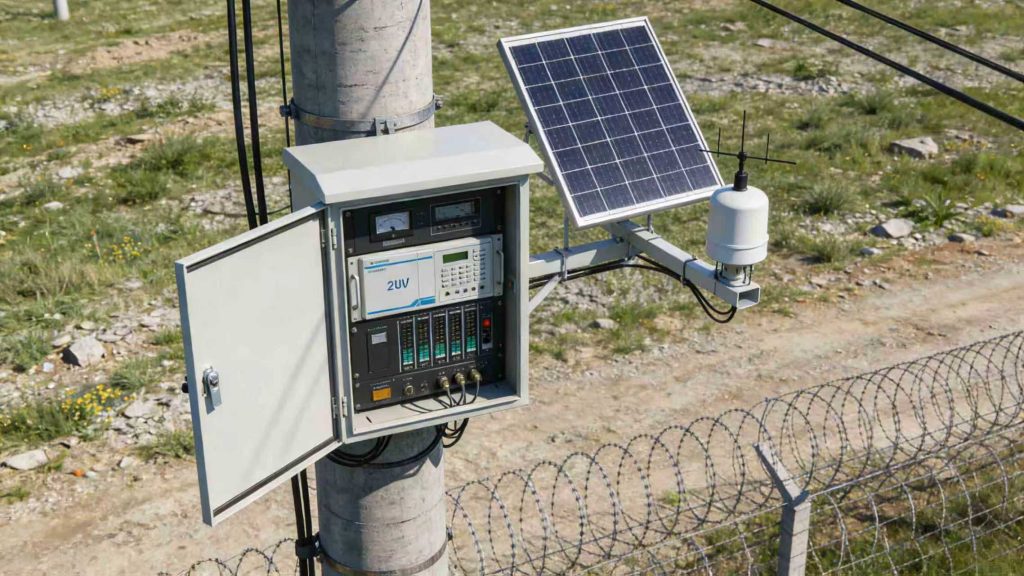

أطلق أحد الشركات الرائدة في مجال تكنولوجيا الإنذار المبكر بالزلازل مشروعًا لنشر عام 2025 ، يتطلب 1500 غلاف رفوي 2U لمحطات الإنذار الزلزالية من نوع الخزانة. وسيتم تركيب هذه المحطات في مراكز القيادة في حالات الطوارئ والبنية التحتية العامة (مثل المدارس والمستشفيات) ومحطات رصد الزلزال شبه الهواء الطلق. وتشمل المتطلبات الأساسية المصممة خصيصا لصناعة الزلازل:
- الامتثال لمعايير الرف EIA-310 19 بوصة (ارتفاع 88.9 مم) للتكامل السلس في خزانات التحكم القياسية؛
- محاذاة دقيقة لواجهات اللوحة الأمامية (موانئ بيانات مستشعر الزلازل، موانئ إشارة التحذير، مقابس الطاقة - مطابقة لتخطيط الواجهات المتعددة في الصور) ؛
- تعزيز تبديد الحرارة (لإدارة حرارة تشغيل 45 واط من مكونات المحطة في الخزانات المغلقة) ؛
- تصميم هيكلي مقاوم للاهتزازات (للحفاظ على الاستقرار في مواقع المراقبة ذات الاهتزازات المحيطة الطفيفة) ؛
- مقاومة التآكل من الدرجة الصناعية (لنشر شبه في الهواء الطلق في ظروف بيئية متنوعة)؛
- دقة أبعاد موحدة عبر 1500 وحدة لتمكين تجميع الدفعات من مكونات المحطة.
اختار العميل Sanjun Hardware لدقته المثبتة في تخصيص الصفائح المعدنية ومعدات الإنتاج المتقدمة (الليزر الألياف 4000W ، الفرامل CNC 8 محاور) ، ومراقبة الجودة الصارمة (تم التحقق من صحتها في مشاريع المعدات الصناعية السابقة).
ركز إنتاج سانجون على الأجزاء الرئيسية للحافظة 2U (إطار الحافظة الرئيسي ، لوحة الواجهة الأمامية ، هيكل الشفاف المبرد للحرارة ، مقابض الرف) لتلبية متطلبات المعدات الزلزالية المحددة:
- إطار الحاجز الرئيسي: 1.2mm SPCC الصلب المدفوع على البارد (قوة الشد 520MPa) - توازن الصلابة الهيكلية لتركيب الرف ومقاومة الاهتزاز.
- حرارة تبديد Louversسبيكة الألومنيوم 6061-T6 - تحسن الموصلات الحرارية (مهمة لنشر الخزانة المغلقة) مع تقليل الوزن الإجمالي.
- لوحة الواجهة الأمامية: 1.2mm SPCC الصلب - يدعم قطع ثقب عالية الدقة لمواءمة متعددة الموانئ دون تشوه.

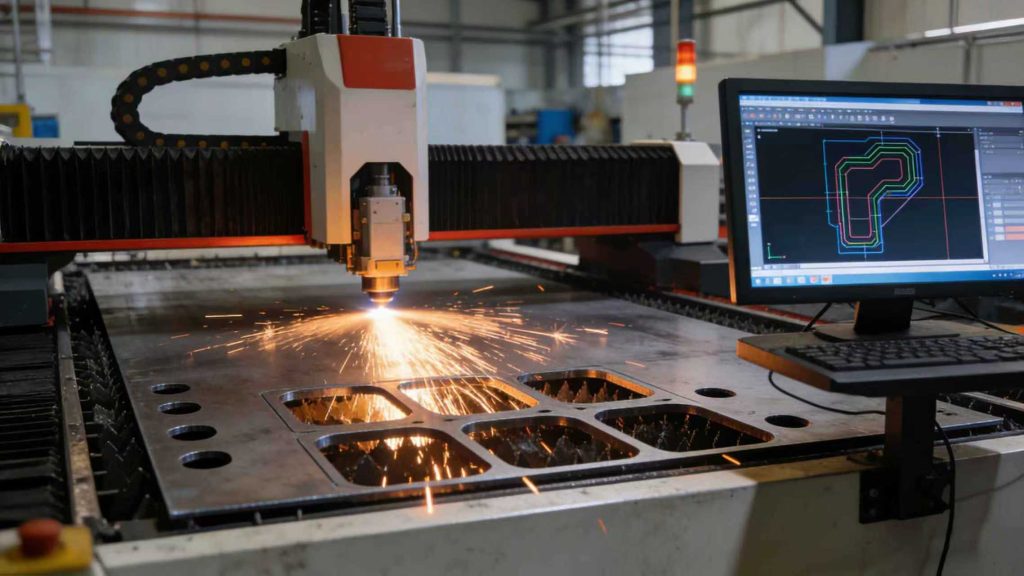

- القطع بالليزر: 4000W الليزر الألياف (± 0.05mm التسامح) قطع ثقوب واجهة اللوحة الأمامية (موانئ البيانات الزلزالية، مخرجات الإشارة، مقابس الطاقة) ومفتحات الحرارة المزاوية (فتحات مطولة في الصور). القضاء على الحواف الخالية من الحفر (Ra ≤0.8μm) المعالجة الثانوية التي يمكن أن تعطل محاذاة الواجهة.

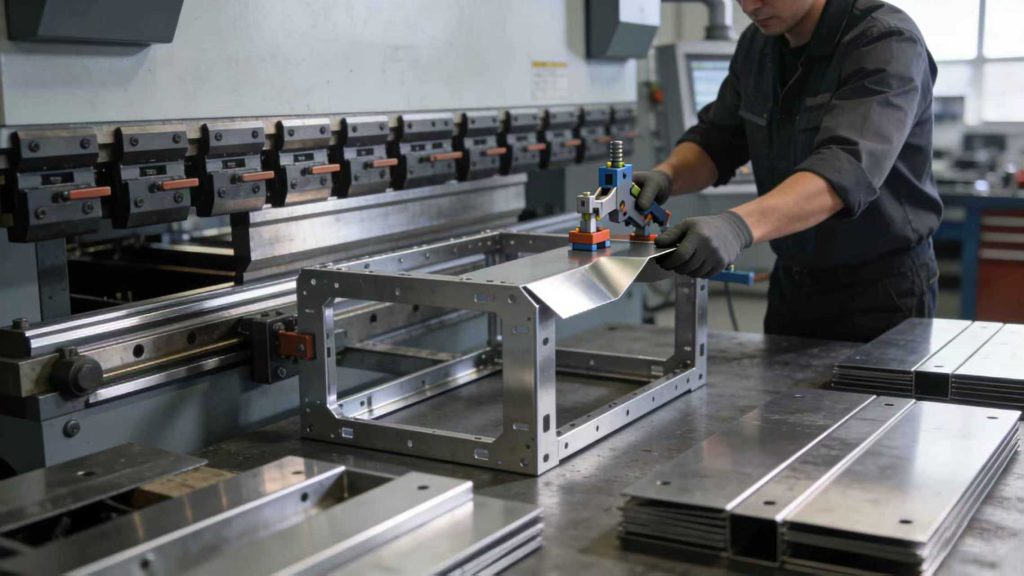

- CNC الانحناءشكلت فرامل AMADA ذو 8 محاور ارتفاع قياسي 2U (88.9 مم) وأضلاع تعزيز متكاملة مقاومة للاهتزاز في إطار الحجرة الرئيسية. منعت الأجهزة المخصصة ثلاثية الأبعاد العودة إلى الربيع ، مما يضمن الامتثال لأبعاد الرف EIA-310.
- لحام: اللحام الليزري الألياف (1500W) انضم إلى خيوط إطار الحاجز الرئيسي - اللحامات الضيقة (≤1mm) تقليل التشوه الحراري ، والحفاظ على مسطحة الحاجز (≤0.1mm / m) لتثبيت الرف المستقر ومقاومة الاهتزاز.
- معالجة السطحطلاء مسحوق كهربائي ثابت (أسود / رمادي ماتي ، يتطابق مع الصور) - سمك 60 ميكرومتر ، يعالج عند 180 ℃ لمدة 20 دقيقة ، وتحقيق صلابة قلم رصاص 9H ومقاومة رش الملح لمدة 480 ساعة (مناسبة لمواقع المراقبة شبه الهواء الطلق).
- فحص الأبعاد: تحققت آلة قياس الإحداثيات (CMM) من مواقع واجهة اللوحة الأمامية (التسامح ± 0.03 مم) وأبعاد الرف (الامتثال لـ EIA-310).
- اختبار وظيفي: مقاومة الاهتزاز (اختبرت على نطاق 1.5g ، ومطابقة ظروف موقع المراقبة الزلزالية) وكفاءة تبديد الحرارة (تدفق الهواء من خلال الحجابات خفض درجة الحرارة الداخلية بنسبة 12 ℃ تحت حمولة 45W).
يحتاج تخطيط اللوحة الأمامية متعدد الموانئ (البيانات الزلزالية ومخرجات الإشارة) إلى التوافق تمامًا مع لوحات الدوائر الداخلية - سيؤخر عدم التوافق تجميع المحطة.
الحل: مخصص تحديد المواقع أجهزة قطع الليزر 100٪ بعد قطع CMM فحص الألواح الأمامية ، وضمان التسامح موقف الثقب ≤ ± 0.03mm.
يتطلب غلاف 2U تصميم هيكلي مقاوم للاهتزاز (لمواقع المراقبة) مع تركيب أبعاد الرف EIA-310 - إضافة أضلاع تعزيز خطر تجاوز الارتفاع القياسي.
الحل: تحسين انحناء CNC لدمج الضلوع الدقيقة تعزيز داخل ارتفاع 88.9mm 2U ؛ أكدت محاكاة الاهتزاز ثلاثي الأبعاد الاستقرار تحت نطاق 1.5g دون المساس بتوافق الرف.
المساحة المدمجة 2U محدودة تدفق الهواء، ولكن فتحات الحرارة المفرطة يمكن أن تضعف الصلابة الهيكلية (حاسمة لمقاومة الاهتزاز).
الحل: فتحات حرارية مزاوية (ميل 30 درجة لمنع تراكم الغبار ، حسب الصور) مواد سبيكة الألومنيوم - تحسين تدفق الهواء بنسبة 20٪ مع الحفاظ على الصلابة الهيكلية عبر الأضلاع المعززة المستهدفة.
وكانت هناك حاجة إلى أبعاد موحدة عبر 1500 غلاف لتجميع الدفعات السلسة لمكونات محطة الزلزال.
الحل: التحميل الآلي / التفريغ لقطع الليزر والانحناء 100٪ فحص الأبعاد مع مقاييس الدقة - تم التحكم في انحراف الأبعاد الدفعة إلى ≤0.1mm.
- التسليمتم تسليم 1500 غلاف إنذار مبكر للزلازل 2U قبل 3 أيام من الموعد النهائي لمدة 40 يومًا ، مع معدل تمرير التفتيش قبل التسليم بنسبة 100٪.
- أداء الميدانبعد 7 أشهر من النشر عبر 200 موقع، أظهرت الأغلفة 0 حالات من عدم التوافق بين الواجهات، 0 مشاكل في التسخين الحراري الزائد، و 0 عدم الاستقرار الهيكلي في مناطق المراقبة المعرضة للاهتزاز.
- تعاون العملاءوقع مزود تكنولوجيا الزلازل على طلب متابعة لـ 2000 حاوية إضافية من وحدة 2U ، مشيرا إلى "دقة صناعة الزلازل مصممة خصيصا وموثوقية هيكلية" سانجون كمميزات رئيسية.
