三俊五金：新能源汽车充电桩定制钣金外壳

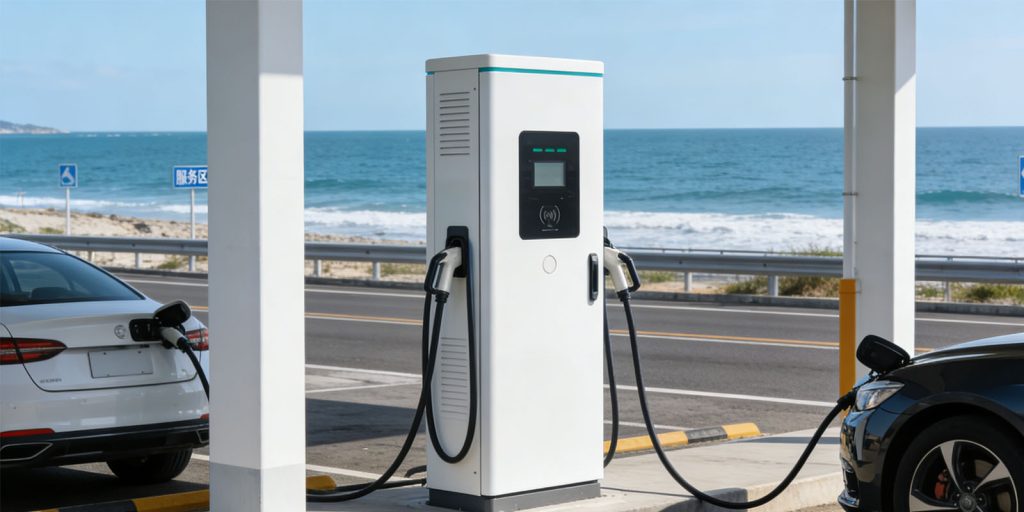

在全球推动绿色出行和可持续发展的背景下，新能源汽车行业蓬勃发展，推动了对配套充电基础设施的需求激增。2024年，一家领先的华东电动汽车充电运营商启动了一项沿海高速公路高速充电网络项目：在盐雾易发的沿海服务区部署500个480kW特高压充电桩。这些桩需要耐盐雾腐蚀、特高压级精度、现场安装的轻便便携性以及与大功率组件的无缝集成。
在评估供应商后，操作员选择 深圳三骏金属制品有限公司；有限公司。 （成立于2010年，专业从事工业设备钣金定制）为项目。三俊在特高压充电器金属板（如热管理解决方案）方面的业绩记录和先进的能力（AMADA数控折弯机、4000W光纤激光切割机）对于确保合作关系至关重要。
三俊根据480kW特高压桩的需求量身定制生产，专注于三个核心部件：外柜、内部结构支架和气弹簧维护门——将精密工艺和材料科学与充电桩钣金标准相结合。
在沿海环境需求和特高压运行的指导下，三俊选择了材料来平衡耐用性和功能性：
- 外柜：1.5mm 316不锈钢（JIS G 4305）。与标准304不锈钢不同，316的钼含量将耐盐雾腐蚀性提高了50%，这对沿海部署至关重要。
- 内部支架：1.2mm 6061-T6铝合金。比碳钢轻30%，同时保持276MPa的抗拉强度，优化特高压组件的散热（480kW充电会产生极端热量）。
- 空气弹簧门：1.0mm 304不锈钢（耐用）EPDM橡胶垫片（密封），符合IP54防护标准。

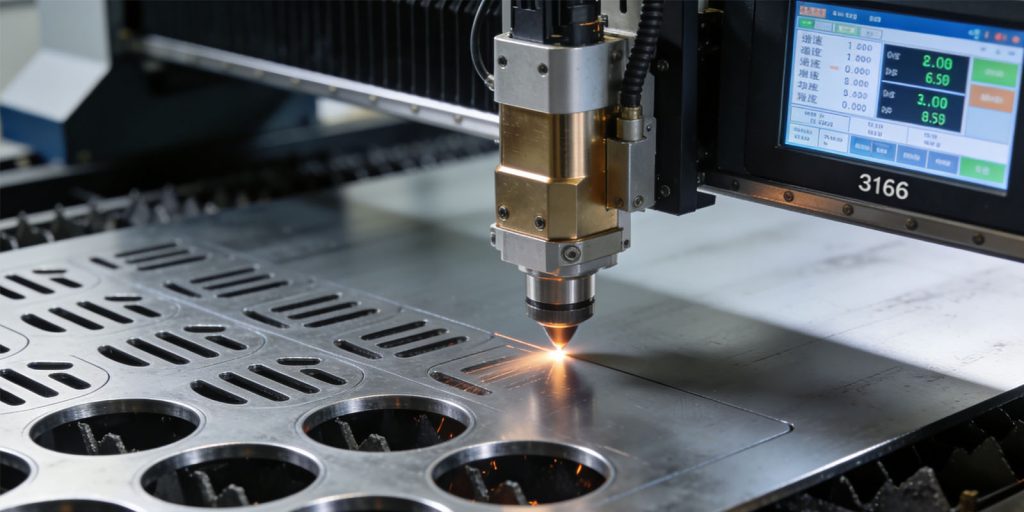

对于机柜散热孔和支架组件槽，三俊使用了4000W光纤激光切割机（±0.05mm公差）：
使用AMADA HG 1303 8轴数控折弯机（±0.1°弯曲公差），三俊形成了弯曲的机柜角和多折叠支架：
针对性焊接技术满足了结构需求：
- 内阁：用于焊缝的气体保护金属极电弧焊（GMAW）（3mm宽，无气孔）。焊后研磨确保IP54密封。
- 铝制支架：1500W光纤激光焊接（≤1mm窄缝），减少热变形，保持支架平整度≤0.08mm。
两阶段处理增强了耐用性和美观性：
- 316机柜：硝酸钝化（5μm氧化膜）60μm哑光黑色静电涂层（抗紫外线，防指纹）。
- 铝制支架：20μm阳极氧化（ISO 10079），以提高散热和耐腐蚀性。
三俊实施了三阶段检查，以满足客户标准：
- 尺寸检查：CMM验证了100%的单元（如机柜平整度、支架孔位置），要求公差≤0.1mm。
- 腐蚀测试：5个随机样品通过了1500小时的盐雾试验（JIS Z 2371），没有生锈/剥落。
- 功能测试：空气弹簧门完成了1000次打开/关闭循环，间隙≤0.3mm（符合IP54标准）。
该项目面临5个关键障碍，由三俊的技术专长解决：
沿海服务区（50mg/m³氯离子浓度）有标准金属板快速腐蚀的风险，威胁到12个月的桩寿命。
三俊的解决方案:
- 外柜由304不锈钢升级为316不锈钢；添加焊后钝化以致密氧化膜。
- 通过1500小时的盐雾测试（与1000小时的要求相比）超过了客户的要求，并涂上了抗紫外线面漆。现场数据：运行12个月，无可见腐蚀。
480kW功率模块要求金属板平整度≤0.1mm——错位会导致过热和组件故障。
三俊的解决方案:
- 使用±0.02mm/m精密矫直机对原材料进行预处理，以消除轧制引起的应力变形。
- 折弯/焊接后，CMM检查了每个机柜；不合格单元（平整度>；0.1mm）接受了局部压力校正，切割缺陷率从8%提高到0.5%。
客户要求≤35kg的金属板重量（易于现场安装），同时承受500N的横向风荷载（室外稳定性）。
三俊的解决方案:
- 优化支架设计：6061铝1mm厚激光焊接肋（重量减轻15%，从41kg到35kg）。
- 进行有限元分析（FEA），以验证1.5mm 316机柜对500N载荷的抵抗力——在模拟风条件下没有变形。

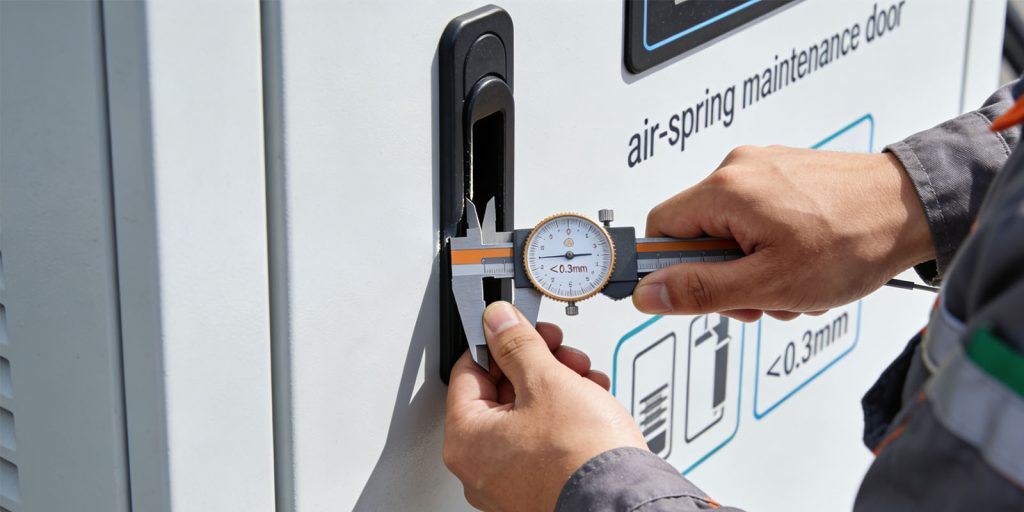

无锁空气弹簧门需要≤0.3mm的均匀间隙（IP54合规性），但如果间隙太紧，则经常堵塞，如果间隙太宽，则会泄漏灰尘。
三俊的解决方案:
- 激光切割门板至±0.03mm公差；CNC为EPDM垫片加工了一个0.2mm的框架凹槽。
- 使用0.05mm级可调铰链测隙规校准间隙——所有单元的平均间隙为0.25mm，无堵塞报告。

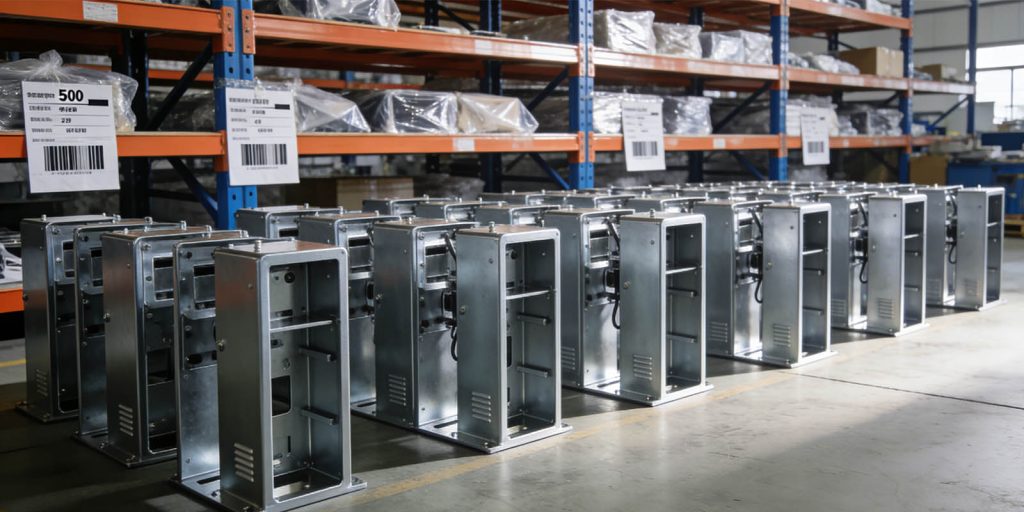

生产500个具有相同精度（例如弧形、孔位置）的单元对于避免现场组装延迟至关重要。
三俊的解决方案:
- 为折弯机和激光切割机部署机器人装载/卸载，以消除人为错误。
- 实施了“批量抽样”系统：每批生产的10%都经过了全面的CMM检查，确保了所有500个单元的尺寸一致性。
- 交付：28天内完成500台（满足30天期限），出厂检验合格率100%。
- 现场表现（12个月）:
- 0可见腐蚀/涂层剥落（已验证耐盐雾性）。
- 机柜平面度保持≤0.08mm；无特高压组件错位或过热。
- 空气弹簧门运行平稳，间隙≤0.3mm（IP54完好）。
- 客户协作：该运营商在2025年续签了额外800台的合同，称三俊的“精密工艺”和“可扩展定制”是关键的差异化因素。
本案例突出了三俊五金在新能源汽车充电桩钣金定制方面的专业知识，从材料选择和精密制造到解决特定场景的挑战。通过结合先进的设备、严格的质量控制和以客户为中心的解决方案，三俊继续支持全球新能源汽车充电基础设施的发展。
