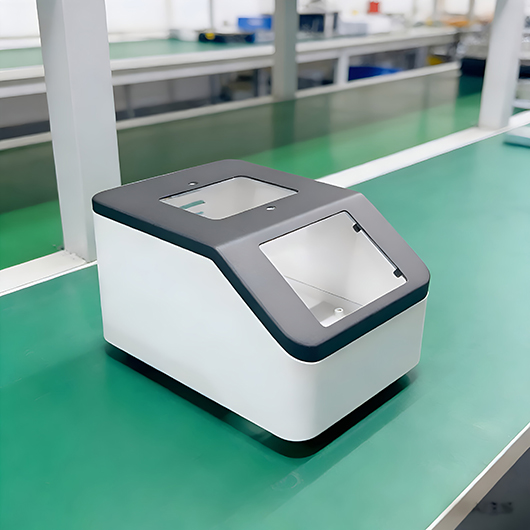

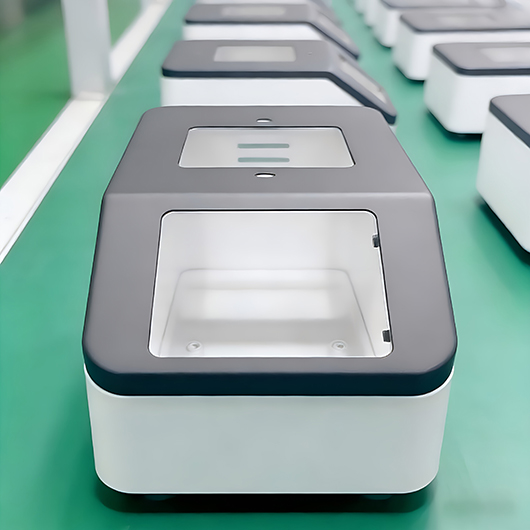

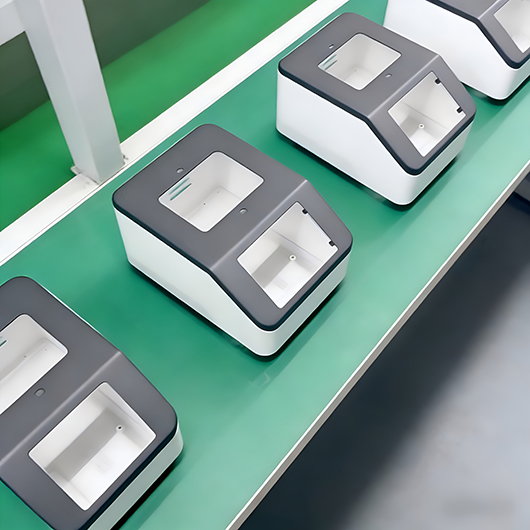

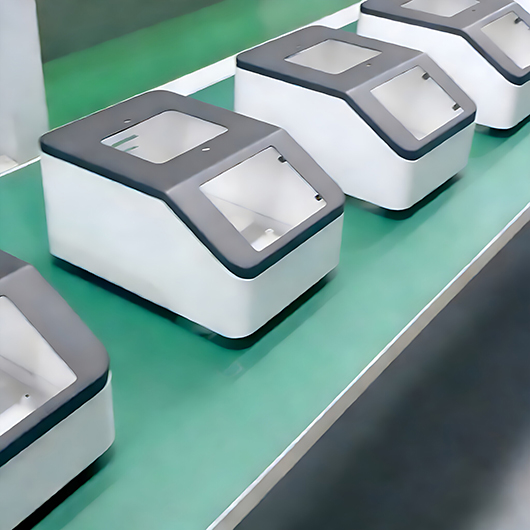

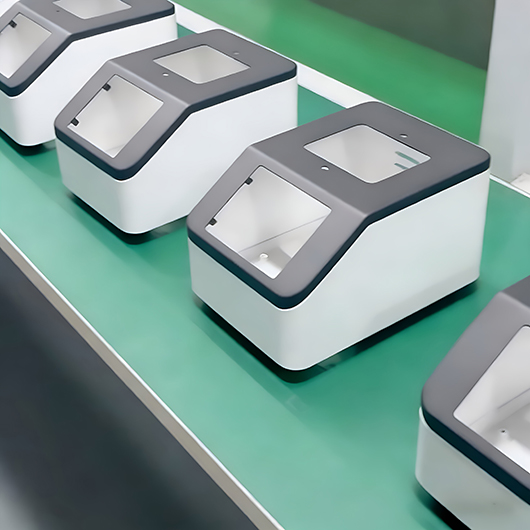

精密仪器外壳的定制钣金解决方案
项目背景
随着全球对高精度分析和诊断仪器的需求激增，一家领先的便携式医疗和实验室设备制造商于2026年启动了3000台精密仪器外壳的定制项目。这些紧凑型手持设备用于临床诊断、环境监测和现场测试，需要平衡小型化、结构完整性和美学精致性的金属外壳。该项目要求严格的尺寸精度、耐腐蚀性和人体工程学设计，重点关注精密电子元件小型化钣金制造的独特挑战。
针对精密仪器外壳量身定制的核心要求
- 小型化精度：外壳尺寸公差≤±0.03mm，确保与内部电路板和传感器模块无缝配合；
- 轻质耐久性：高强度重量比，支持敏感电子设备，同时保持便携性；
- 耐腐蚀性IP65防护等级，可防止现场和临床环境中的灰尘、水分和化学物质暴露；
- 人体工学设计：圆角边缘和轮廓设计，便于舒适的手持操作；
- 电磁波屏蔽：集成导电垫片，防止电磁干扰敏感的传感器读数；
- 模块化可访问性：可拆卸的顶部和底部面板，便于内部组件的维护。
Sanjun Hardware因其在小型化设备的精密钣金、先进的表面处理技术以及大规模提供一致质量的能力而被选中，这对需要可靠性和精度的仪器至关重要。
核心钣金件制造工艺
三俊专注于两个核心组件：主外壳主体（容纳电子设备和传感器）和可拆卸的顶部/底部面板。生产严格遵循ISO 13485医疗器械标准和精密制造要求。
1.材料选择和；预处理
- 主外壳主体：0.8mm 5052-H32铝合金——耐腐蚀性能优异，重量轻，与精密加工兼容；
- 可拆卸面板：0.6mm 304不锈钢——高强度、耐腐蚀，与EMI屏蔽垫片兼容；
- 预处理：自动超声波脱脂钝化——去除表面污染物并形成钝化氧化层，以提高耐腐蚀性。
2.核心制造工艺
- 精密激光切割：8000W光纤激光切割机（±0.02mm公差），用于切割外壳主体和面板，使用氮气辅助气体，以尽量减少热影响区并防止材料翘曲；
- 数控折弯机；形成：9轴数控折弯机，带定制微型夹具，形成轮廓轮廓和圆角边缘，将回弹控制在≤0.02mm以内，确保符合人体工程学；
- EMI屏蔽集成：导电硅胶垫片经过精密切割并粘合到面板接口上，激光对准以确保连续的屏蔽覆盖；
- 表面处理：铝体化学镀镍（厚度10μm），具有耐腐蚀性和光滑的亚光表面；对不锈钢面板进行钝化处理，以提高耐用性；
- 组装与；校准：自动对齐工具确保了外壳主体和面板无缝配合，并进行了100%的功能测试，以验证EMI屏蔽效果和IP65密封性。
3.质量控制和；测试
- 尺寸精度测试：CMM检查，确认公差≤±0.03mm，部件之间无可见间隙；
- 耐腐蚀试验：根据ASTM B117进行1000小时盐雾试验，验证无腐蚀或退化迹象；
- EMI屏蔽测试：屏蔽效能测试（衰减≥60dB），以确保对电磁干扰的防护；
- IP65防护测试：根据IEC 60529进行灰尘进入和浸水测试，验证内部组件中没有水分或颗粒渗透；
- 人体工程学验证：与临床和现场专业人员进行用户测试，以确认舒适的手持操作。
项目挑战与；三俊的解决方案
1.挑战：实现金属板材的小型化精度
外壳的紧凑尺寸（≤150mm x 80mm x 30mm）需要超精密的公差，以避免与内部组件错位，从而影响设备功能。
解决方案：使用高精度激光切割和CNC弯曲，并从CMM检测中获得实时尺寸反馈。在外壳主体上添加了微定位引脚，以确保与内部电路板完美对齐，将错位率降低到0%。
2.挑战：平衡轻量化设计与结构完整性
外壳需要支撑敏感的电子设备，同时保持轻便，便于手持使用，需要材料厚度和结构加固的微妙平衡。
解决方案：使用有限元分析（FEA）模拟应力分布，优化了带有内部肋的外壳设计，以在不增加重量的情况下提高刚度。最终设计实现了25%的重量减轻，同时保持了较厚外壳95%的结构强度。
3.挑战：确保小型化外壳中的EMI屏蔽
外壳的紧凑尺寸使得难以集成连续的EMI屏蔽，这对于保护敏感的传感器读数免受电磁干扰至关重要。
解决方案：设计了一个模块化屏蔽系统，带有符合外壳轮廓的导电垫片，使用激光切割垫片确保紧密、连续的密封。进行迭代测试以优化垫片放置，在所有频带内实现≥60dB的衰减。
4.挑战：规模一致的质量
该项目需要3000个单元，具有统一的精度、耐腐蚀性和人体工程学设计，在表面处理或配合方面没有明显变化。
解决方案：实施了激光切割和弯曲的自动化生产线，并采用统计过程控制（SPC）来监测尺寸一致性。每批100个单元都进行了CMM和腐蚀测试，确保所有质量指标的合格率为100%。
项目成果
- 交付绩效：在45天的截止日期前5天交付了3000台，所有精度、腐蚀和屏蔽测试的通过率均为100%；
- 市场反馈：在50个临床和现场测试环境中部署了8个月后，这些外壳因其轻质设计、耐腐蚀性和可靠性能而受到好评。客户报告称，设备维护请求减少了32%，客户满意度提高了20%；
- 长期合作仪器制造商与三骏五金签署了为期3年的战略合作伙伴关系，委托其为5个新系列的精密仪器进行钣金定制，包括可穿戴诊断设备和便携式环境监测仪。客户引用了Sanjun的“；在小型化精密钣金和医疗级质量控制方面的专业知识”；作为伙伴关系的关键驱动力。
