Projekthintergrund
Mit der raschen Entwicklung erneuerbarer Energien und tragbarer Stromlösungen ist die Nachfrage nach hochwertigen Energiespeicherstromversorgungen weltweit gestiegen. Ein bekannter Hersteller von Energiespeichergeräten hat 2026 ein Anpassungsprojekt gestartet, bei dem Sanjun Hardware 5.000 Sets kundenspezifischer Blechgehäuse für seine neue tragbare Energiespeicherversorgungsserie produzieren muss. Diese Gehäuse sind Schlüsselkomponenten zum Schutz interner Batterien, Leiterplatten und Kühlmodulen, die eine Balance zwischen struktureller Stabilität, wasserdichter und staubdichter Leistung, Wärmeabführungsanpassungsfähigkeit und ästhetischer Konsistenz erfordern. Zu den Kernanforderungen gehören strenge Dimensionspräzision, Schutzgrad IP67, Schlagfestigkeit und Kompatibilität mit modularer Montage, die hohe Anforderungen an die Präzisionsblechfertigung von Sanjun und maßgeschneiderte Servicefähigkeiten stellen.
Herstellungsprozess von Kernblechkomponenten

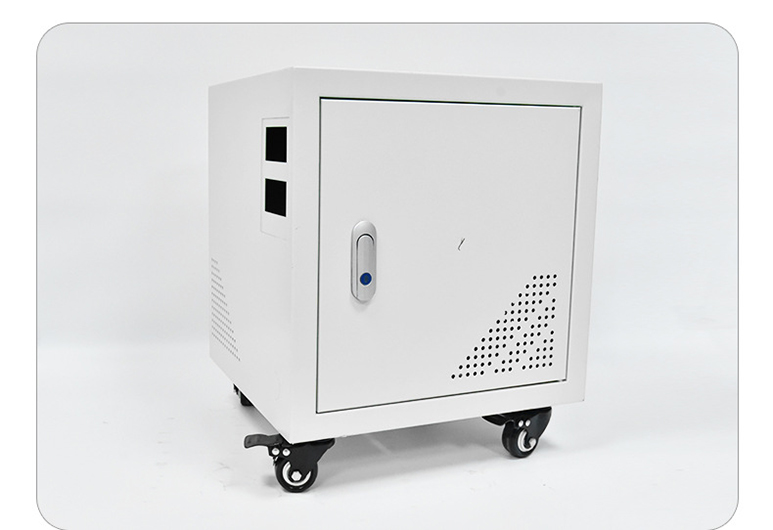

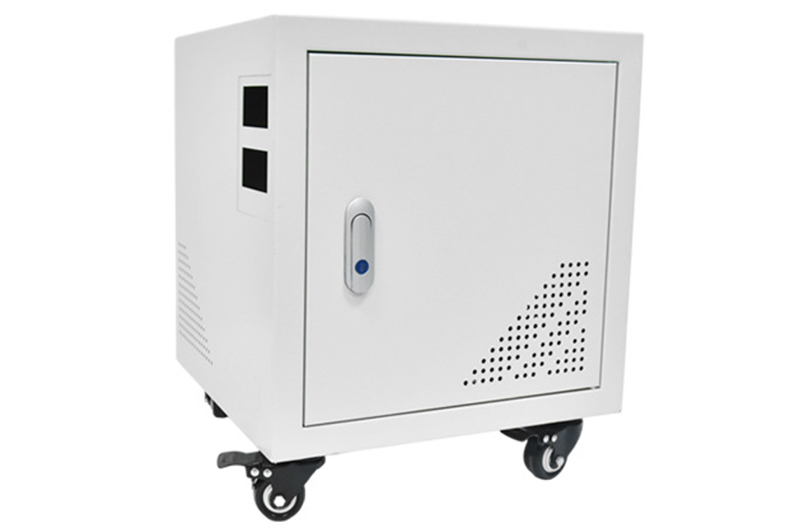

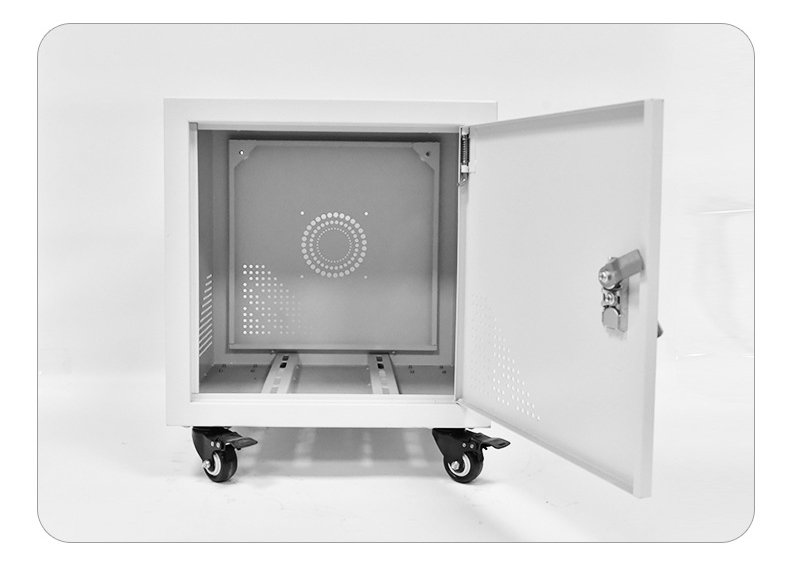

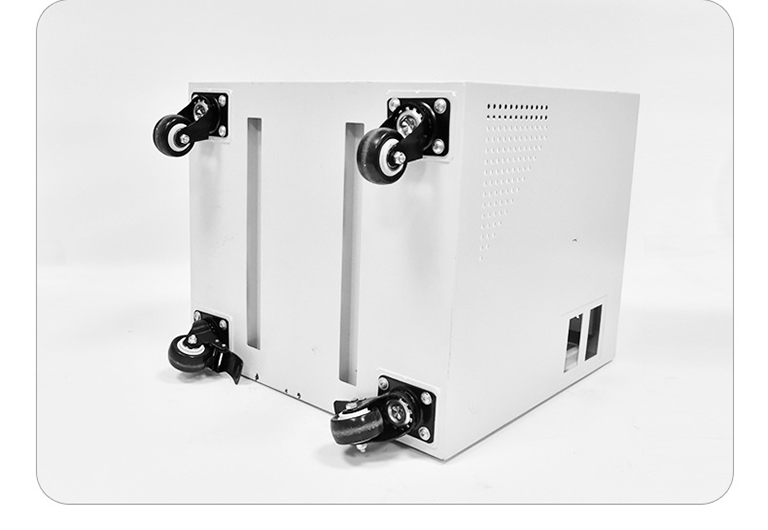

Zu den Kernkomponenten des von Sanjun Hardware angepassten Energiespeicher-Stromversorgungsgehäuses gehören der Hauptgehäusekörper (für Batterien und Leiterplatten), das abnehmbare Vorderpanel (für Betrieb und Anzeige) und das hintere Wärmeableitungspanel. Der Produktionsprozess folgt streng dem Qualitätsmanagementsystem ISO 9001 und den industriellen Blechherstellungsstandards und gewährleistet Konsistenz und Zuverlässigkeit jedes Produktes.
1. Materialauswahl & Vorbehandlung
Hauptgehäusekörper: 1,2 mm 5052-H32 Aluminiumlegierung wurde für ihre ausgezeichnete Wärmeleitfähigkeit, leichte Leistung und Korrosionsbeständigkeit ausgewählt, die die Wärmeabfuhr interner Komponenten effektiv unterstützen können, während das Gesamtgewicht der Energiespeicherstromversorgung reduziert wird; Abnehmbare Platten: Edelstahl 304 von 1,0 mm wurde wegen seiner hohen Schlagfestigkeit und Verschleißfestigkeit angenommen, die die Haltbarkeit der Betriebs- und Wärmeabfuhrplatten gewährleistet; Vorbehandlung: Der automatisierte Ultraschall-Entfettungs-chemische Passivierungsprozess wurde verwendet, um Ölflecken, Oxide und andere Verunreinigungen auf der Oberfläche der Materialien zu entfernen und einen dichten passiven Schutzfilm zu bilden, der eine solide Grundlage für die anschließende Oberflächenbehandlung und Korrosionsbeständigkeit legte.
2. Kern Fertigung Handwerk
Präzisionslaserschneiden: 10000W Faserlaserschneidemaschine wurde verwendet, mit einer Schneidtoleranz, die innerhalb von ± 0,02 mm gesteuert wurde, um die Rohstoffe genau in die entworfene Form des Gehäusekörpers und der Platten zu schneiden. Stickstoff-Hilfsgas wurde verwendet, um eine Oxidation der Schneidfläche zu vermeiden und die hitzebedingte Zone zu reduzieren, um die Ebenheit des Bleches zu gewährleisten und das anschließende Biegen und Umformen zu erleichtern; CNC Biegen & Formung: Die 12-Achs-CNC-Biegemaschine mit kundenspezifischen Befestigungen wurde verwendet, um das Biegen und Formen des Gehäusekörpers und der Platten abzuschließen. Die Rückfederung wurde streng innerhalb von ≤0,03 mm kontrolliert, und die Randrundungsbehandlung wurde durchgeführt, um scharfe Kanten zu vermeiden und die Sicherheit der Montage und der Verwendung zu gewährleisten; Verarbeitung der Wärmeabfuhr-Struktur: Die hintere Wärmeabfuhrplatte wurde mit Präzisionsstanztechnologie bearbeitet, um einheitliche Wärmeabfuhrlöcher zu bilden, die nicht nur den Wärmeabfuhreffekt gewährleisteten, sondern auch das Eindringen von Staub und Wasser verhinderten; Oberflächenbehandlung: Der Gehäusekörper aus Aluminiumlegierung wurde einer elektrostatischen Sprühbehandlung (Dicke 8-10μm) unterzogen, um eine glatte und verschleißfeste Oberfläche zu erzielen, während die Edelstahlplatten passiviert wurden, um die Korrosionsbeständigkeit zu erhöhen und einen metallischen Glanz aufrechtzuerhalten; Montage & Kalibrierung: Automatische Ausrichtungs- und Montagewerkzeuge wurden verwendet, um eine nahtlose Passform zwischen Gehäusekörper, Vorder- und Hinterplatte zu gewährleisten. Jedes Produkt wurde einer Montagekalibrierung unterzogen, um sicherzustellen, dass die internen Komponenten genau installiert und die modularen Demontage- und Montageforderungen erfüllt wurden.
3. Qualitätskontrolle & Testen
Dimensionale Präzisionsprüfung: Koordinatenmessmaschine (CMM) wurde für die vollständige Inspektion jeder Charge von Produkten verwendet, um zu bestätigen, dass die Dimensionstoleranz die Anforderung von ≤±0,03 mm erfüllte und es keinen sichtbaren Spalt zwischen den Komponenten gab; IP67-Schutzprüfung: Gemäß der Norm IEC 60529 wurden Staub- und Wassereintauchprüfungen durchgeführt, um sicherzustellen, dass kein Staub oder Wasser in rauen Umgebungen in das Gehäuse gelangt; Schlagbeständigkeitsprüfung: Falltest und Schlagtest wurden durchgeführt, um zu überprüfen, ob das Gehäuse dem Einfluss des täglichen Gebrauchs ohne Verformung oder Beschädigung standhalten konnte; Thermische Kompatibilitätstest: Das Gehäuse wurde unter hohen und niedrigen Temperaturen getestet, um sicherzustellen, dass es sich nicht verformt oder risst, und der Wärmeableitungseffekt den Konstruktionsanforderungen entspricht; Vollständige Inspektion vor der Lieferung: 100% vollständige Inspektion wurde für jedes Produkt durchgeführt, einschließlich Aussehen, Größe, Montage und Funktionstests, um sicherzustellen, dass keine Mängel bei der Lieferung vorliegen.
Projektherausforderungen & Lösungen von Sanjun
1. Herausforderung: Strukturstabilität und leichtes Design ausgleichen
Die Energiespeicherstromversorgung muss tragbar sein, so dass das Gehäuse leicht sein muss, aber gleichzeitig muss es das Gewicht der internen Batterien und Komponenten tragen, was eine hohe strukturelle Stabilität erfordert. Das traditionelle verdickte Blechdesign erhöht das Gewicht, während das dünne Blech leicht zu verformen ist.
Lösung: Das Ingenieurteam von Sanjun optimierte die Gehäusestruktur durch Finite Element Analyse (FEA) und fügte interne Verstärkungsrippen hinzu, um die strukturelle Steifigkeit des Gehäuses zu verbessern, ohne die Materialdicke zu erhöhen. Die Aluminiumlegierung 5052-H32 mit hohem Festigkeit-zu-Gewicht-Verhältnis wurde gewählt, was das Gesamtgewicht des Gehäuses im Vergleich zum herkömmlichen Design um 20% reduzierte und gleichzeitig die strukturelle Stabilität gewährleistete und die tragbaren und tragbaren Anforderungen der Energiespeicherstromversorgung vollständig erfüllte.
2. Herausforderung: Sicherstellung von IP67 Schutz und Wärmeabfuhr Effekt
Die Energiespeicherstromversorgung wird häufig in Außen- oder komplexen Umgebungen verwendet, die IP67 wasserdichte und staubdichte Leistung erfordern, aber die Wärme, die von internen Komponenten während des Betriebs erzeugt wird, muss rechtzeitig abgeführt werden, was ein Widerspruch zwischen Dichtung und Wärmeabfuhr ist.

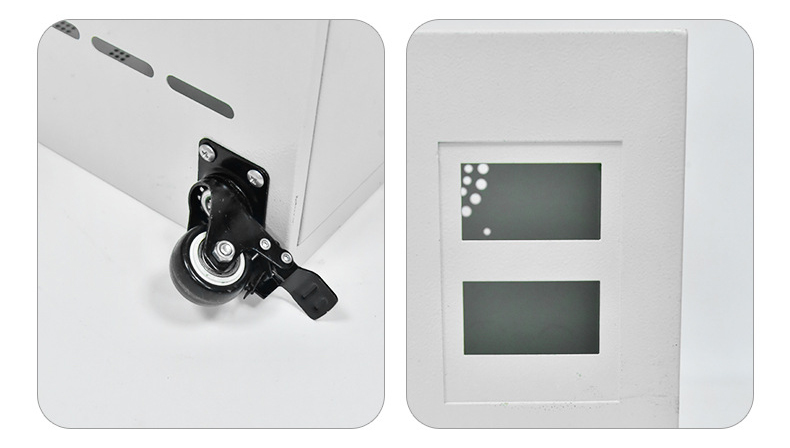

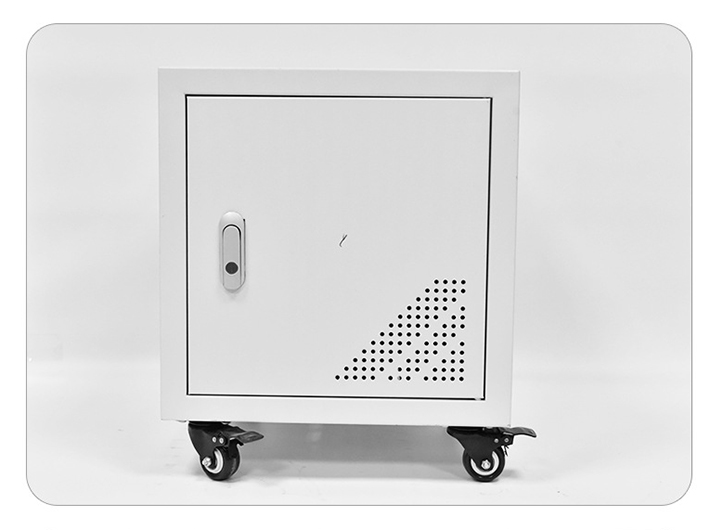

Lösung: Sanjun hat eine integrierte versiegelte Wärmeabfuhrstruktur entwickelt. Die hintere Wärmeabfuhrplatte war mit wasserdichten und staubdichten atmungsaktiven Ventilen ausgestattet, die die innere heiße Luft entladen konnten, während das Eindringen von Wasser und Staub verhindert wurde. Die Präzisionsstanzlöcher für die Wärmeabfuhr wurden mit einem speziellen Winkel und einer speziellen Dichte konzipiert. In Kombination mit dem elektrostatischen Sprühprozess mit guter Wärmeleitfähigkeit wurde die Wärmeabfuhreffizienz um 30% verbessert, während der Schutzgrad IP67 gewährleistet wurde. An der Verbindung jeder Platte wurden Dichtungsdichtungen hinzugefügt, um eine volle Dichtung zu erreichen.
3. Herausforderung: Massenanpassung mit konsistenter Qualität
Das Projekt erforderte 5.000 Gehäusesätze, und der Kunde forderte strikte Konsistenz in Aussehen, Größe und Leistung, ohne sichtbare Unterschiede zwischen den Produkten, die hohe Anforderungen an die Stabilität der Massenproduktion stellen.
Lösung: Sanjun nahm automatisierte Produktionslinien für Laserschneiden, CNC-Biegen und Oberflächenbehandlung an und führte statistische Prozesssteuerung (SPC) ein, um den Produktionsprozess in Echtzeit zu überwachen und die Prozessparameter rechtzeitig anzupassen, um Dimensionskonsistenz zu gewährleisten. Jede Charge von 150 Einheiten wurde auf Schlüsselindikatoren wie Größe, IP-Schutz und Schlagfestigkeit abgetastet, und die nicht qualifizierten Produkte wurden verfolgt und neu bearbeitet. Schließlich erreichte die Durchlaufrate des gesamten Projekts 100%, und die Konsistenz der Produkte wurde vom Kunden sehr anerkannt.
4. Herausforderung: Anpassung an die Anforderungen der modularen Montage
Die Energiespeicherstromversorgung des Kunden hat ein modulares Design angenommen, das verlangt, dass das Blechgehäuse mit der Montage verschiedener interner Komponenten kompatibel ist und die Demontage und Montage für die Wartung bequem sind, was eine hohe Präzision der Montagelöcher und Positionierungspunkte des Gehäuses erforderte.

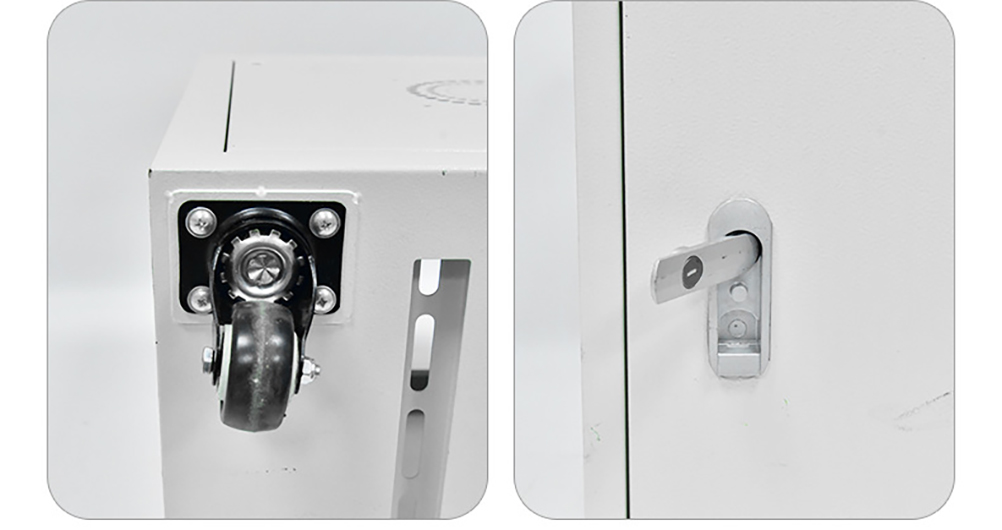

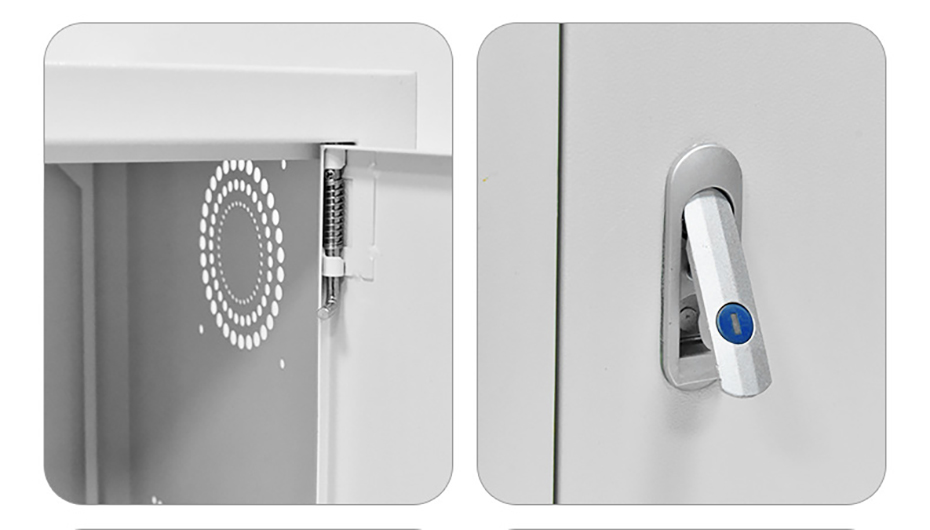

Lösung: Sanjun optimierte die Konstruktion von Montagelöchern und Positionierstiften mit Laserpositionierungstechnologie, um die Positionsgenauigkeit von Montagelöchern innerhalb von ±0,01 mm zu gewährleisten. Die abnehmbaren Platten hatten ein einschnappbares und schraubfestes kombiniertes Design, das nicht nur die Festigkeit der Montage gewährleistete, sondern auch die Demontage und Wartung erleichterte. Vor der Massenproduktion wurden Probenkonstruktionstests mit den internen Komponenten des Kunden durchgeführt, um die Struktur rechtzeitig anzupassen und sicherzustellen, dass das Gehäuse den modularen Montageforderungen des Kunden vollständig entspricht.
Projektergebnisse
Lieferleistung: 5.000 Sätze kundenspezifischer Blechgehäuse wurden 7 Tage vor der 50-Tage-Frist geliefert, mit einer 100%-Bestandsrate in allen Qualitätstests, die den Liefer- und Qualitätsanforderungen des Kunden vollständig entsprechen; Marktfeedback: Nach 6 Monaten Markteinführung wurde die mit Sanjuns Blechgehäusen ausgestattete Energiespeicherstromversorgung von den Anwendern für ihre stabile Leistung, leichtes Design und gute Haltbarkeit sehr gelobt. Der Kunde berichtete über eine Reduzierung der Wartungsanfragen nach dem Verkauf im Zusammenhang mit dem Gehäuse um 28% und eine Steigerung des Produktmarktanteils um 15%; Langfristige Zusammenarbeit: Der Kunde unterzeichnete eine 4-jährige strategische Partnerschaft mit Sanjun Hardware und beauftragte Sanjun mit dem Geschäft der Anpassung von Blechgehäusen für alle seine neuen Energiespeicher-Stromversorgungsserien, wobei Sanjuns professionelle Anpassungsmöglichkeiten, strenge Qualitätskontrolle und effiziente Lieferkapazität als Kerngründe für die Zusammenarbeit zitiert wurden.
