Antecedentes del proyecto
Con la rápida expansión de la movilidad eléctrica y los sistemas de almacenamiento de energía renovable, un fabricante líder de tecnología de baterías lanzó un proyecto de personalización específica en 2026 para los carcasas de paquetes de baterías. Estas carcasas son críticas para proteger los módulos internos de batería, los componentes BMS (Battery Management System) y el cableado, lo que requiere un rendimiento estable tanto en aplicaciones móviles como estacionarias.
Los requisitos clave incluyen:
- Resistencia al polvo y al agua IP54
- Tolerancia dimensional ≤±0.03mm
- Disipación eficiente del calor para un funcionamiento continuo
- Diseño ligero para una mayor eficiencia energética
- Compatibilidad con módulos de batería estándar y hardware de montaje
- Calidad estable de producción por lotes
- Acabados superficiales duraderos y resistentes a la corrosión para uso a largo plazo
Sanjun Hardware fue seleccionado por su tecnología de chapa de precisión, diseño profesional de disipación de calor y historial comprobado en la personalización de carcasas de baterías industriales.
Proceso de fabricación de componentes básicos

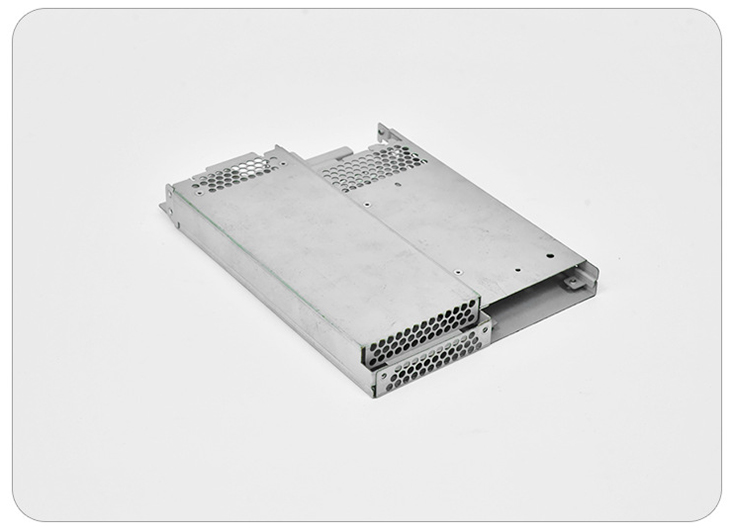

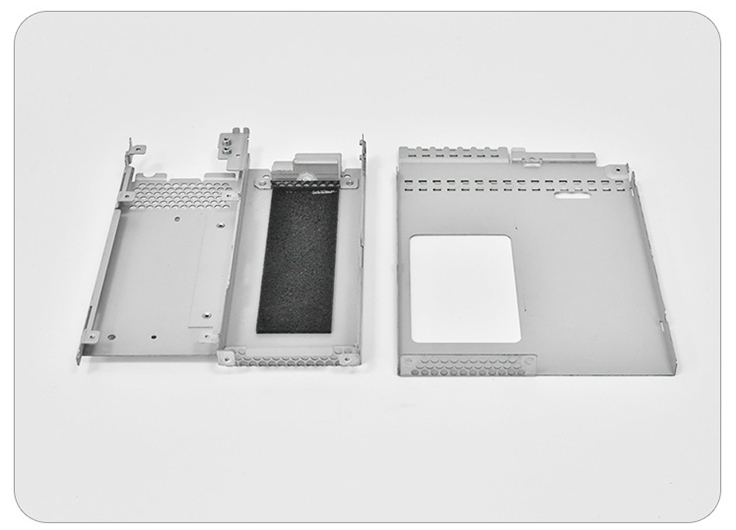

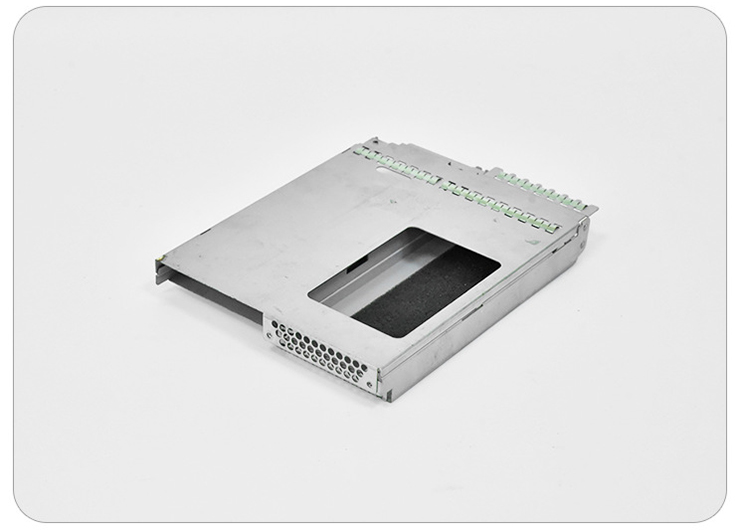

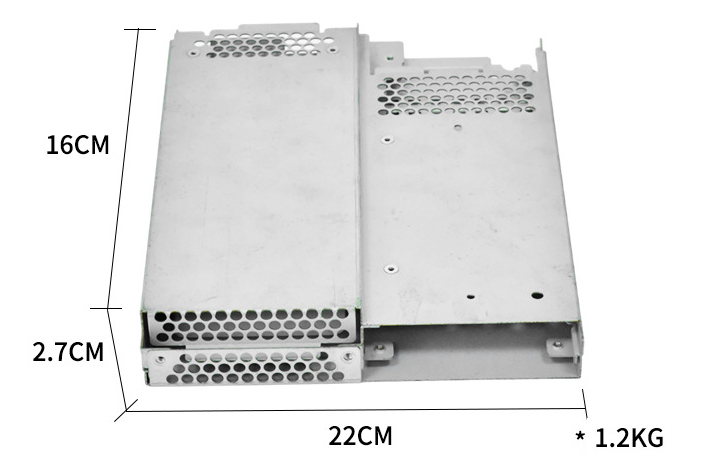

El recinto del paquete de batería consiste en el recinto principal, la cubierta de ventilación superior, el panel de conector frontal y los soportes de montaje. Toda la producción sigue las normas de calidad ISO 9001 y las especificaciones de carcasa de batería industrial.
1. Selección de materiales & Pre-tratamiento
- Caja principal & paneles: hoja de aleación de aluminio de 1,2 mm, que proporciona una alta relación resistencia-peso, excelente conductividad térmica y resistencia a la corrosión natural.
- Pre-tratamiento: desengrasamiento ultrasónico totalmente automatizado, desrostificación y revestimiento de conversión de cromato para crear una base de superficie limpia y de alta adhesión ideal para el acabado posterior.
2. Artesanía de fabricación básica
- Cortador láser de precisión: cortador láser de fibra de 8000W con tolerancia de ± 0,02 mm, utilizando gas de asistencia de nitrógeno para minimizar la distorsión térmica y mantener la integridad del material. Esto garantiza cortes precisos para orificios de ventilación, recortes de conectores y ranuras de montaje.
- Doblado CNC & Formación: máquina de flexión CNC de 9 ejes con planchas personalizadas, asegurando el retorno de resorte ≤0.02mm y dimensiones estructurales consistentes. Esto es crítico para la alineación precisa de los componentes internos y el ajuste apretado del recinto.

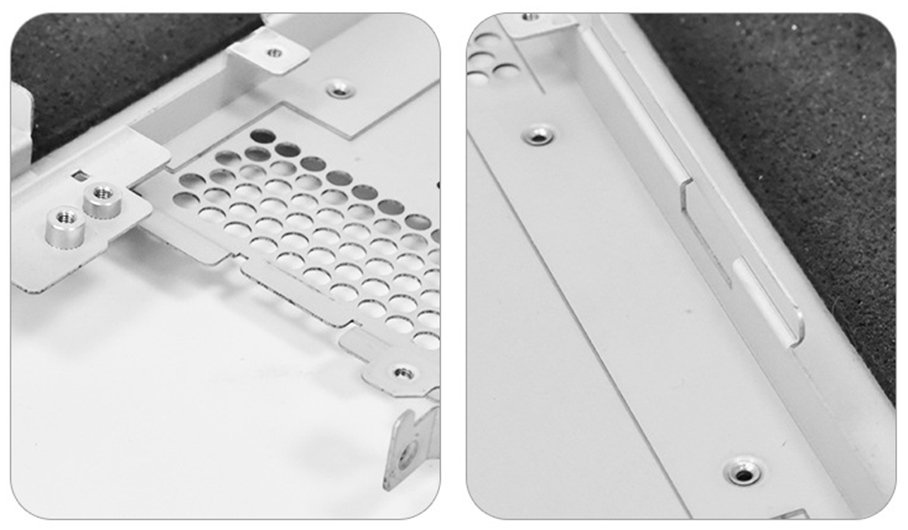

- Procesamiento de agujeros de precisión: el posicionamiento láser y la tecnología de perforación CNC se utilizan para garantizar la precisión de los agujeros de montaje de componentes, las aberturas del conector y las ranuras de ventilación dentro de ± 0,01 mm. Esto garantiza una integración perfecta con los módulos de batería internos y los componentes BMS.

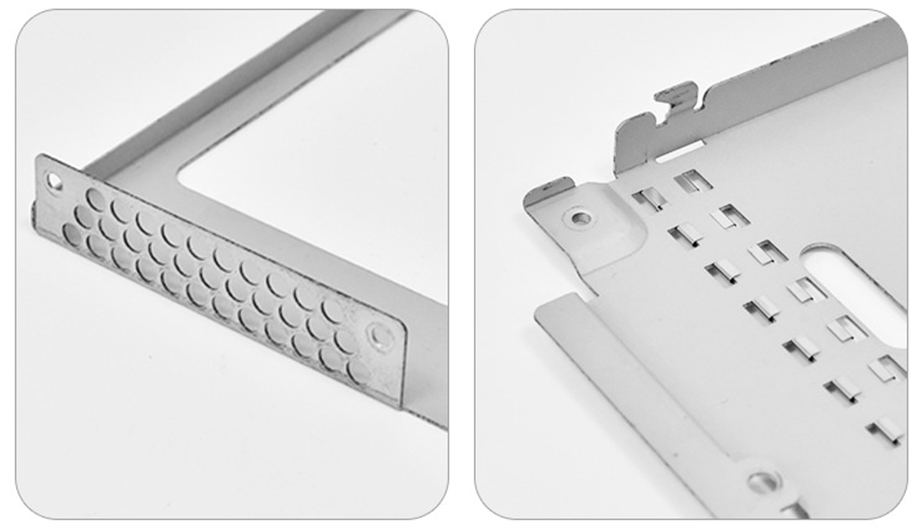

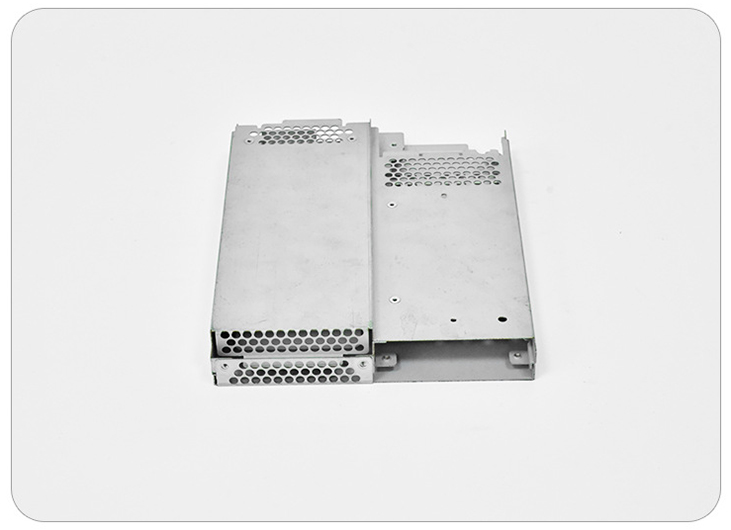

- Estructura de disipación de calor: agujeros de ventilación de panal perforados con precisión en los paneles superiores y laterales, diseñados para optimizar el flujo de aire y mantener temperaturas óptimas de funcionamiento para los componentes internos de la batería.
- Acabado de superficie: recubrimiento anodizado transparente aplicado al recinto de aluminio, que ofrece una mayor resistencia a la corrosión, una mejor conductividad térmica y una superficie duradera y no conductora para la seguridad eléctrica. El espesor del recubrimiento se controla estrictamente a 10-15 μm para una cobertura uniforme y una protección de larga duración.

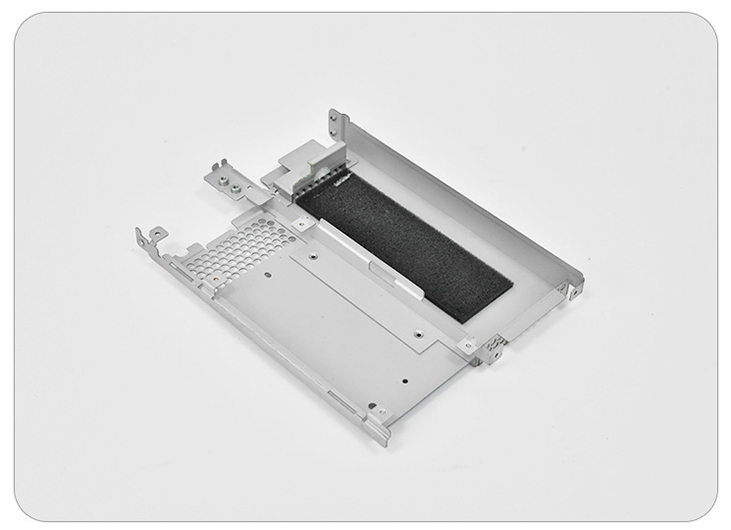

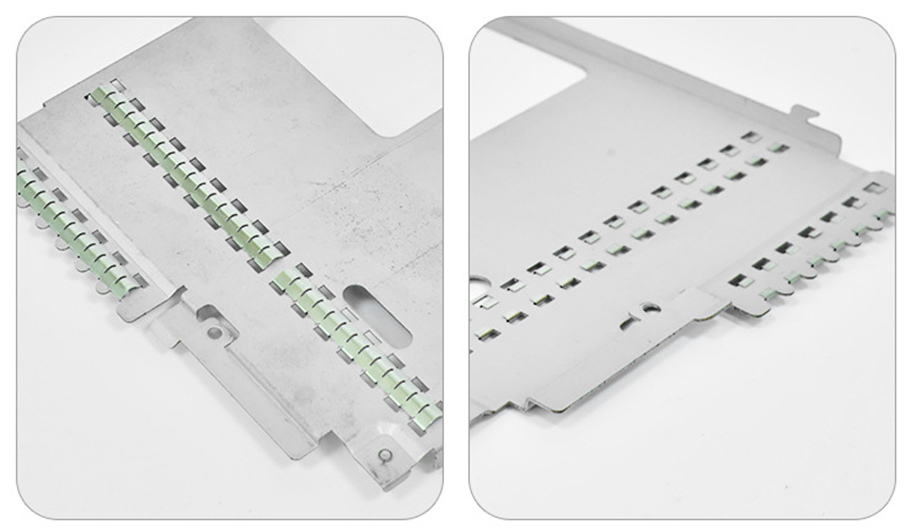

- Asamblea y Sellado: juntas de espuma de alta densidad incrustadas en las costuras del recinto para garantizar un sello hermético. Los soportes de montaje reforzados con agujeros de precisión están integrados en el recinto para una instalación segura, mientras que las lengüetas de bloqueo de ajuste rápido permiten un montaje rápido y fiable de componentes internos.
3. Control de calidad & Pruebas
- Inspección dimensional: medición CMM para confirmar la tolerancia ≤±0.03mm y la compatibilidad con módulos de batería estándar.
- Prueba de protección IP54: Prueba de resistencia al polvo y al agua según las normas IEC 60529.
- Prueba de disipación de calor: imágenes térmicas para verificar el flujo de aire eficiente y el control de la temperatura bajo carga completa.
- Prueba de ajuste del conector: Prueba de montaje con los conectores de batería del cliente para garantizar un ajuste perfecto e integridad eléctrica.
- Inspección funcional completa: inspección del 100% antes de la entrega para cero defectos.
Desafíos del proyecto Soluciones
1. Desafío: Equilibrar la disipación de calor y la protección contra el polvo
La batería requiere un flujo de aire eficiente para evitar el sobrecalentamiento, al mismo tiempo que necesita proteger los componentes internos del polvo y los desechos comunes en entornos industriales.
SoluciónDiseñamos un sistema de ventilación de múltiples capas con agujeros de panal perforados con precisión y filtros de polvo extraíbles, lo que permite un flujo de aire óptimo al tiempo que evita la entrada de polvo. Cada recinto se somete a pruebas de flujo de aire para garantizar que el rendimiento cumpla con las especificaciones.
2. Reto: Diseño ligero con integridad estructural
La carcasa debe ser ligera para mejorar la eficiencia energética, pero lo suficientemente fuerte como para soportar módulos de batería internos pesados y soportar golpes mecánicos.
SoluciónA través del análisis de elementos finitos (FEA), optimizamos la estructura interna con costillas de refuerzo ligeras, mejorando la resistencia estructural en un 25% sin aumentar el peso total.
3. Reto: Alta consistencia en la personalización por lotes
El cliente necesitaba 1.200 unidades con apariencia, tamaño y rendimiento uniformes en todas las unidades.
SoluciónLas líneas de producción automatizadas y el Control Estadístico de Procesos (SPC) se utilizan para monitorear los parámetros de procesamiento en tiempo real. La inspección de muestreo se lleva a cabo por 50 unidades para garantizar la estabilidad del tamaño, el acabado superficial y el rendimiento funcional.
4. Reto: Compatibilidad con módulos de batería estándar
El recinto debe acomodar perfectamente los módulos de batería estándar y los componentes BMS.
SoluciónUtilizamos tecnología de posicionamiento láser para garantizar la precisión de los rieles de montaje y ranuras de componentes dentro de ±0.01mm. El ensamblaje de muestras de preproducción se llevó a cabo con el hardware del cliente para verificar la compatibilidad antes de la producción en masa.
Resultados del proyecto
- Entrega: 1.200 unidades completadas y entregadas 7 días antes del calendario de 45 días, con una tasa de aprobación del 100% en todas las pruebas.
- Rendimiento: Las carcasas funcionan de manera estable tanto en aplicaciones móviles como estacionarias, sin sobrecalentamiento, acumulación de polvo o problemas estructurales reportados. El diseño ligero de aluminio ha contribuido a una mejora del 12% en la eficiencia energética para los sistemas de batería del cliente.
- Asociación: El cliente firmó un acuerdo de cooperación estratégica de 3 años, nombrando a Sanjun Hardware como proveedor exclusivo de carcasas de chapa metálica para su línea completa de productos de paquetes de baterías.
