Antecedentes del proyecto
En el contexto de la creciente demanda de computación de borde y soluciones de almacenamiento de datos compactas, un fabricante líder de infraestructura de red lanzó un proyecto de personalización en 2026 para los recintos de chasis de servidores de múltiples ventilaciones montados en pared. Estas carcasas protegen los módulos de servidor internos, las matrices de discos duros y los componentes de alimentación, lo que requiere un rendimiento fiable en entornos operativos las 24 horas del día, los 7 días de la semana y una calidad constante en toda la producción de lotes pequeños.
Los requisitos clave incluyen:

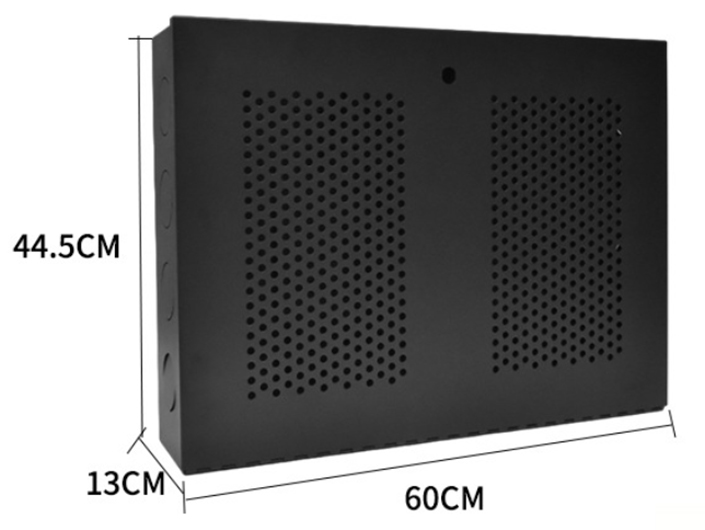

- Diseño robusto montado en pared (dimensiones: 60×44.5×13cm)
- Tolerancia dimensional ≤±0.03mm para la alineación precisa del componente
- Disipación de calor eficiente multidireccional para una operación continua de alta carga
- Puerta extraíble con mecanismo de bloqueo para fácil mantenimiento
- Knockouts de gestión de cables para cableado organizado
- Compatibilidad con hardware de montaje en pared estándar
- Construcción de acero laminado en frío de alta resistencia para durabilidad
- Calidad estable de producción por lotes para 300 unidades
Sanjun Hardware fue seleccionado por nuestras capacidades de fabricación de precisión probadas, proceso de recubrimiento en polvo electrostático maduro y historial de entrega de carcasas personalizadas de alta consistencia para equipos de servidores industriales.
Proceso de fabricación de componentes básicos
El recinto de chasis de servidor montado en la pared comprende un cuerpo de gabinete principal, puerta frontal bisagrada, cubierta de ventilación superior, soportes de montaje internos y knockouts de gestión de cables, todos fabricados de acuerdo con las normas de calidad ISO 9001.
1. Selección de materiales & Pre-tratamiento
- Estructura principal: chapa de acero galvanizada laminada en frío de 1,2 mm, que ofrece una excelente rigidez estructural y resistencia a la corrosión para uso industrial a largo plazo.
- Pre-tratamiento: desengrasamiento ultrasónico totalmente automatizado, desrostificación y fosfatación para crear una base de superficie limpia y de alta adhesión, garantizando la adhesión óptima del revestimiento para el acabado negro mate.
2. Artesanía de fabricación básica
- Corte láser de precisiónCortador láser de fibra de 10000W con tolerancia de ± 0,02 mm, utilizando gas de asistencia de nitrógeno para minimizar la distorsión térmica. Esto garantiza cortes limpios y libres de rebajas para orificios de ventilación de múltiples patrones, knockouts de cable y ranuras de montaje.
- Doblado CNC & FormaciónMáquina de flexión CNC de 9 ejes con planchas personalizadas, que controlan el retorno a ≤0.02 mm para mantener dimensiones de gabinete consistentes y alineación precisa de bisagras en todas las unidades.

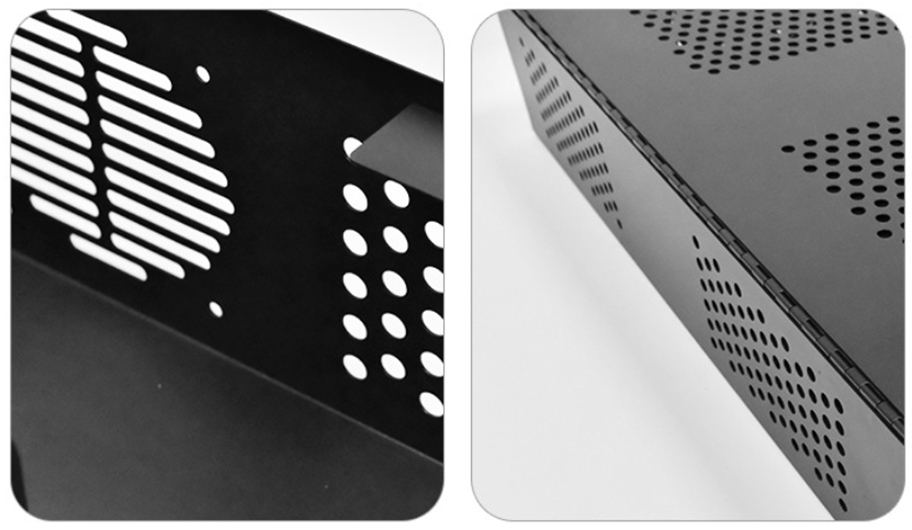

- Ventilación y Mecanizado de gestión de cablesLa tecnología de perforación CNC y posicionamiento láser se utiliza para crear orificios de ventilación de panal de abeja de doble panel, aberturas de ventilación ranuradas horizontales y knockouts de cable circular, con precisión posicional dentro de ± 0,01 mm para garantizar un flujo de aire eficiente y un cableado organizado.
- Revestimiento en polvo electrostático negro mate:
- Un revestimiento negro mate uniforme se aplica a todos los paneles, ofreciendo una excelente resistencia a los arañazos, un rendimiento anticorrosivo y una estética industrial profesional adecuada para entornos de centros de datos.
- El espesor del recubrimiento se controla estrictamente a 60-120 μm para garantizar una cobertura uniforme y una durabilidad a largo plazo sin comprometer la disipación del calor.

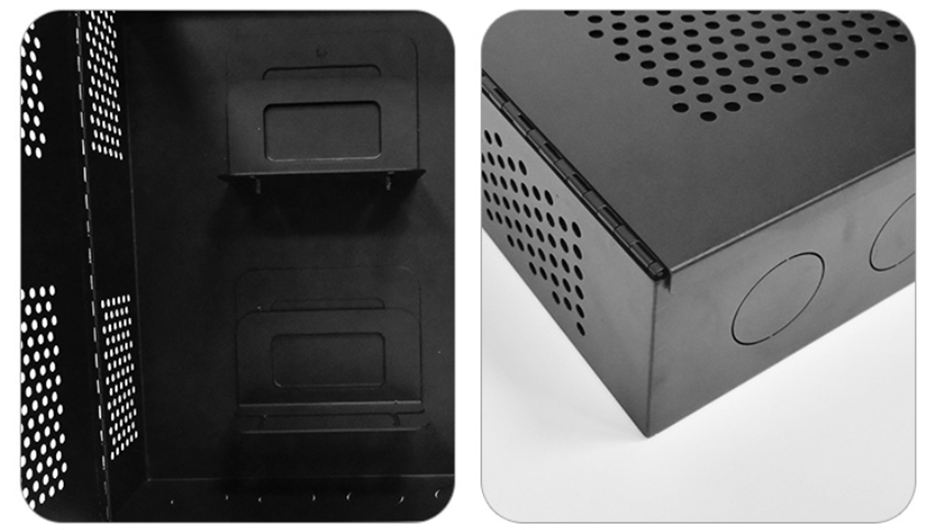

- Asamblea y Refuerzo estructuralEl cuerpo principal del gabinete está montado con soldadura puntual de precisión y sujetadores de tornillo, reforzados por soportes de montaje internos para soportar componentes pesados del servidor. La puerta frontal bisagrada está equipada con un mecanismo de bloqueo para un acceso seguro, mientras que los knockouts de cable extraíbles permiten una configuración de cableado flexible.
3. Control de calidad & Pruebas
- Inspección dimensionalInspección de tamaño completo CMM (Coordinate Measuring Machine) para verificar el cumplimiento de la tolerancia y la alineación del montaje del componente.
- Prueba de calidad del recubrimientoPrueba de adhesión de escotilla cruzada e inspección visual para asegurar el color negro mate uniforme y el acabado en todas las unidades.
- Prueba de disipación de calorPruebas de imágenes térmicas bajo carga completa para confirmar el flujo de aire multidireccional eficiente a través de los paneles de ventilación.
- Puerta & Prueba de función de bloqueo: Verificación del funcionamiento suave de la bisagra y mecanismo de bloqueo seguro.
- Inspección final del 100%Todas las unidades se someten a una inspección funcional y de apariencia completa antes de la entrega para lograr cero defectos.
Desafíos del proyecto Soluciones
1. Reto: Diseño robusto montado en la pared con capacidad de carga
El gran tamaño del gabinete requería una resistencia estructural excepcional para soportar pesados componentes internos del servidor mientras se mantiene la estabilidad montada en la pared.
SoluciónOptimizamos la estructura interna con soportes de esquina reforzados y rieles de montaje de carga, aumentando la rigidez estructural en un 30% sin añadir peso excesivo, garantizando un soporte seguro para cargas completas del servidor.
2. Reto: Diseño de ventilación multi-patrón para la disipación eficiente del calor
El recinto requería una combinación de panal de abeja y orificios de ventilación ranurados para maximizar el flujo de aire mientras se mantiene la resistencia al polvo, lo que exige un mecanizado preciso.
SoluciónUtilizamos un proceso de corte láser híbrido y perforación CNC para crear orificios de ventilación de múltiples patrones, asegurando un tamaño y un espaciamiento de orificio consistentes. La simulación térmica confirmó que las temperaturas internas se mantuvieron dentro de límites de funcionamiento seguros bajo condiciones de carga del 100%.
3. Reto: Acabado negro mate uniforme a través de la producción de lotes grandes
El logro de un color negro mate y textura consistentes en 300 unidades de gran tamaño fue fundamental para mantener la apariencia industrial profesional del producto.
SoluciónImplementamos un proceso de recubrimiento estandarizado con aplicación automática de polvo y estricto control de temperatura. La inspección de muestreo por 30 unidades asegura la consistencia del color y la adhesión del recubrimiento, con cero diferencia de color reportada en la entrega final.

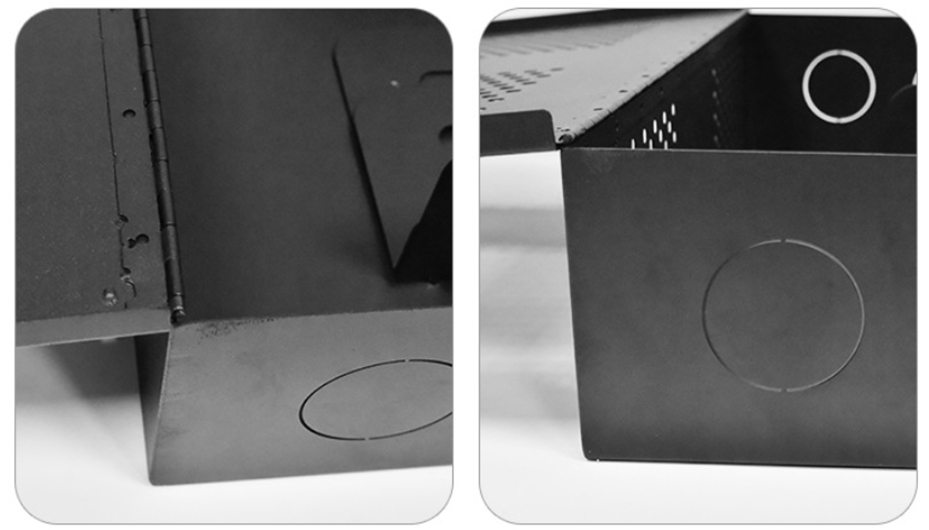

4. Reto: Gestión de cable flexible con knockouts extraíbles
La carcasa necesitaba knockouts circulares extraíbles para acomodar varios tamaños de cable, lo que requería un mecanizado preciso para garantizar una fácil retirada sin dañar la estructura del gabinete.
SoluciónDiseñamos delgados y marcados con corte láser, lo que permite una eliminación limpia mientras se mantiene la integridad estructural. Las pruebas previas a la producción verificaron que los knockouts podían eliminarse fácilmente sin agrietarse o deformar el panel circundante.
Resultados del proyecto
- Entrega300 unidades completadas y entregadas 4 días antes del calendario de 35 días, con una tasa de aprobación del 100% en todas las pruebas de calidad.
- RendimientoLos recintos demostraron un funcionamiento estable en entornos de centros de datos, sin sobrecalentamiento, deformación estructural o problemas de ajuste de componentes reportados durante 6 meses de pruebas de campo. El robusto diseño montado en pared y el eficiente sistema de ventilación garantizan un rendimiento fiable en condiciones de alta carga continua.
- AsociaciónEl cliente firmó un acuerdo de cooperación estratégica de 3 años, nombrando a Sanjun Hardware como proveedor exclusivo de carcasas de chapa metálica para su línea completa de productos de equipos de servidor y red montados en pared.
