Boîtier en tôle personnalisé pour les stations terminales POS
Un important fournisseur mondial d’équipements de détail a lancé un déploiement en 2024 de 1 200 terminaux POS dans 80 chaînes d’épicerie européennes (par exemple, hypermarchés et magasins de quartier). Les exigences du client ont été adaptées aux environnements de vente au détail à haut trafic, avec stabilité du tableau de travail (antidérapant pour des objets comme l'eau minérale) comme exigence de base non négociable :
- Plaque de travail antidérapanteUne bouteille d'eau minérale standard de 500 ml (courante dans les zones de caisse) doit rester stationnaire lorsqu'elle est placée sur le comptoir, même lors de mouvements de caisse (par exemple, scanner des articles, taper) ou de petites bosses accidentelles. Cela nécessitait que le bureau maintienne un tolérance de niveau de ≤0.5mm par mètre (toute inégalité plus grande provoquerait un glissement).
- Hygiène sans danger alimentaireLe plan de travail doit répondre aux normes UE EN 1672-2 relatives au contact avec les aliments - aucun écart ≥0,03 mm (pour éviter de piéger les miettes / sauce), et les surfaces doivent résister à 10 000 cycles d'essuyement quotidiens (avec des désinfectants salubres pour les aliments) sans corrosion.
- Alignement de marqueLa finition blanche mate du cadre de support doit correspondre au Pantone 11-0601 TPX (blanc cassé) du client avec une précision de couleur ΔE ≤1, essentielle pour une marque uniforme en magasin sur 80 emplacements.
- Compatibilité des appareilsLe plateau de travail doit intégrer des lecteurs de cartes de 210mm x 150mm, des imprimantes de reçus de 120mm x 60mm et des écrans tactiles de 180mm x 120mm avec une tolérance de découpe de ±0,05mm (aucun oscillation ou retravail du dispositif).
- Capacité de chargeLa station doit supporter 50 kg (p. ex., sacs empilés) sans déformation structurelle ou perte de niveau du plancher de travail.
Après avoir évalué 7 fournisseurs, le client a choisi Sanjun matériel (est. 2010, spécialisé dans la tôle de précision) pour ses antécédents dans le contrôle de niveau et la fabrication évolutive et haute tolérance.
La production de Sanjun était centrée sur la satisfaction des exigences granulaires du client, en particulier la nivelation du tableau de travail:

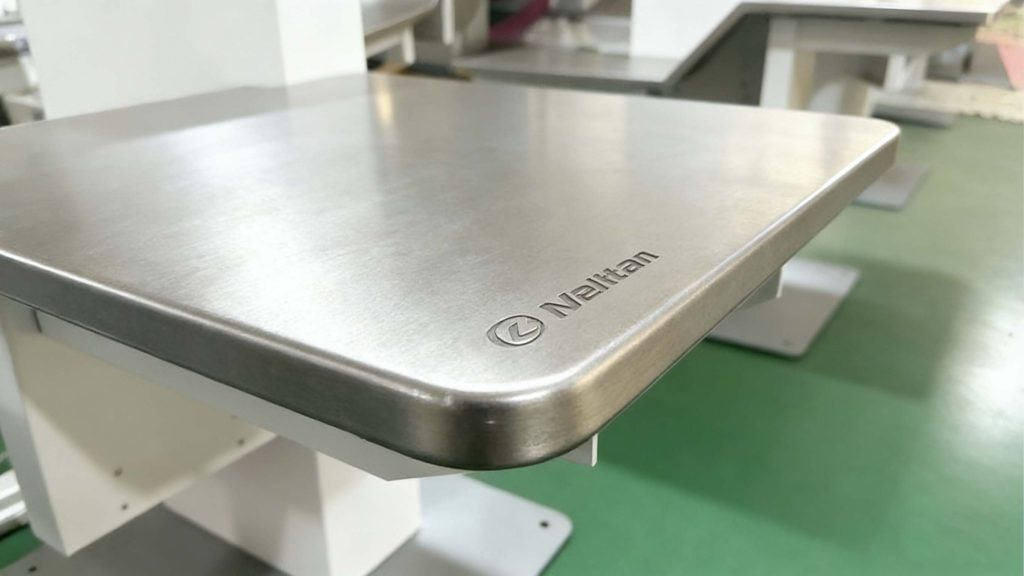

- Tableau de travailAcier inoxydable antimicrobien 304 de 1,5 mm (JIS G 4305) – finition brossée à 100 grains conforme à la FDA (faible frottement pour la résistance au glissement) film de passivation de 5 μm (résistance à la corrosion).
- Cadre de soutienAcier laminé à froid SPCC de 1,2 mm – résistance à la traction de 350MPa (supporte une charge de 50kg) revêtement en poudre blanc mat de 60μm (Pantone-correspondant).
- Plateau câbleAlliage d'aluminium 6061 de 1,0 mm - léger (30% plus léger que l'acier) pour éviter les déplacements de niveau induits par l'assemblage.
- Le plan de travail a été coupé à partir d'une seule tôle d'acier inoxydable 1200mm × 800mm (non 拼接 coutures) en utilisant un laser à fibre de 4000W (±0,05mm de tolérance) – éliminant les incohérences de nivellement des panneaux joints.
- Les points de montage du cadre ont été coupés à une tolérance de ±0,03 mm pour assurer l’alignement avec la base du plan de travail.
- Tableau de travailAprès la coupe, la feuille a été traitée avec un nivelateur de précision (±0,02 mm/m de planéité) pour éliminer les contraintes induites par le laminage – vérifié par CMM avant le pliage.
- Cadre: Coulé via frein CNC à 8 axes AMADA (±0,1° de tolérance d’angle) – la surface de montage supérieure du cadre a été calibrée à une planéité de 0,05 mm (balayée par CMM) pour supporter le plan de travail.

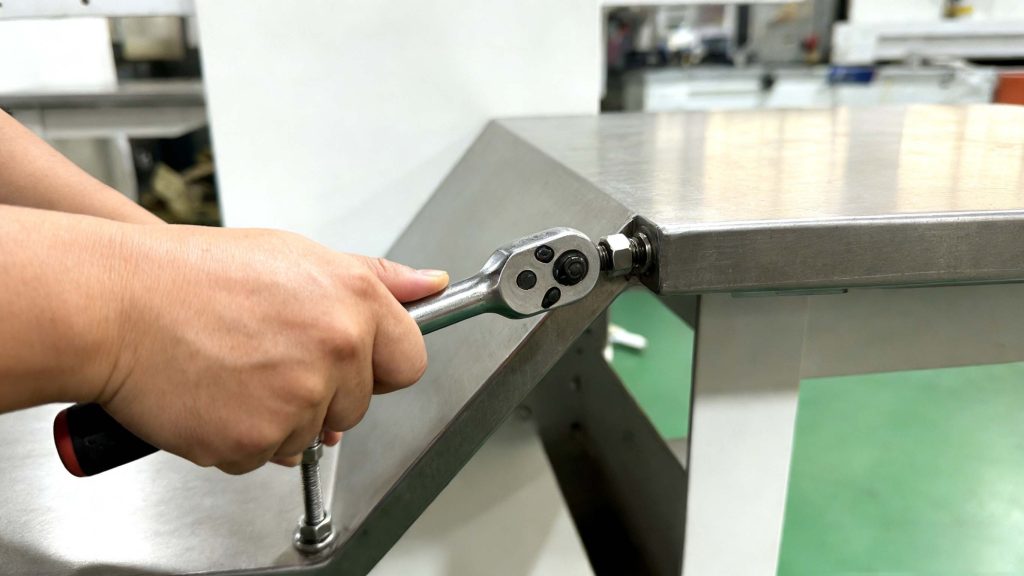

- Le plateau de travail a été monté sur le cadre avec des boulons de précision M6 (couplé à 8N·m) pour distribuer la pression de manière uniforme.
- Chaque station a été testée avec un niveau d'esprit numérique: le niveau du plan de travail a été confirmé à ≤0.5mm/m, suivi d'un Test de stabilité des bouteilles (Bouteille d'eau de 500 ml placée sur le plan de travail; pas de glissement lorsque la station a été doucement touchée).
Le maintien d'un niveau ≤0,5 mm/m sur 1 200 stations (moyenne des fournisseurs standard de 1,2 mm/m) était essentiel pour l'exigence d'antidérapant.
Solution:
- Mise en œuvre d'une inspection automatisée du CMM de nivelateur pour 100% des surfaces de travail.
- Utilisation de jigs de cadre imprimés en 3D personnalisés pour assurer l'alignement du point de montage, réduisant la variation de niveau à ≤0,3 mm/m en moyenne.
Les coutures soudées créent souvent des écarts de 0,1 mm (piégeant les débris) ou une déformation de surface (perturbant le niveau).
Solution:

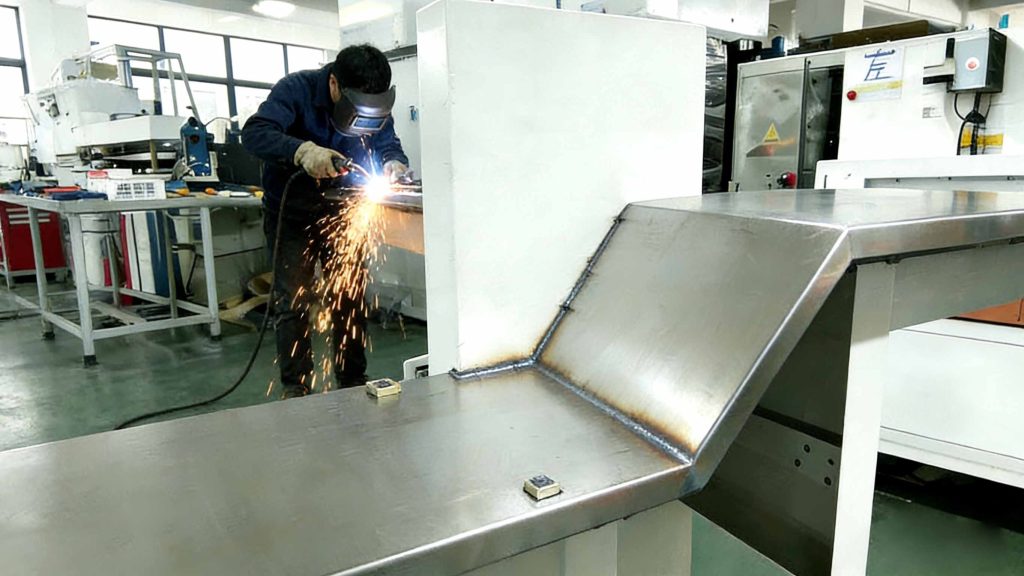

- Joints de planche soudés au laser (≤1 mm de largeur de couture) broyage robotique à 0,03 mm d’écart – conforme à la norme EN 1672-2 et préservant la planéité.
Les variations d'épaisseur de revêtement (≥2μm) peuvent déformer les surfaces et déformer le niveau.
Solution:
- Revêtement en poudre robotique (épaisseur de 60μm ±2μm) refroidissement contrôlé du four (1,5°C/min) – aucune déformation post-revêtement, avec une précision de couleur ΔE ≤1.
- Conformité: 100% des stations ont répondu aux exigences du client en matière de niveau (≤0,5mm/m), d'hygiène (≤0,03mm d'écarts) et d'ajustement du dispositif (±0,05mm).
- Performance sur le terrain: 6 mois d'utilisation ont montré 0 incidents de glissement de bouteille, 0 corrosion de planche de travail et 0 décalages de couleur de marque.
- Renouvellement clientLe fournisseur a commandé 1 800 unités supplémentaires en 2025, notant la capacité de Sanjun à « fournir une précision granulaire et évolutive pour nos besoins de détail ».
