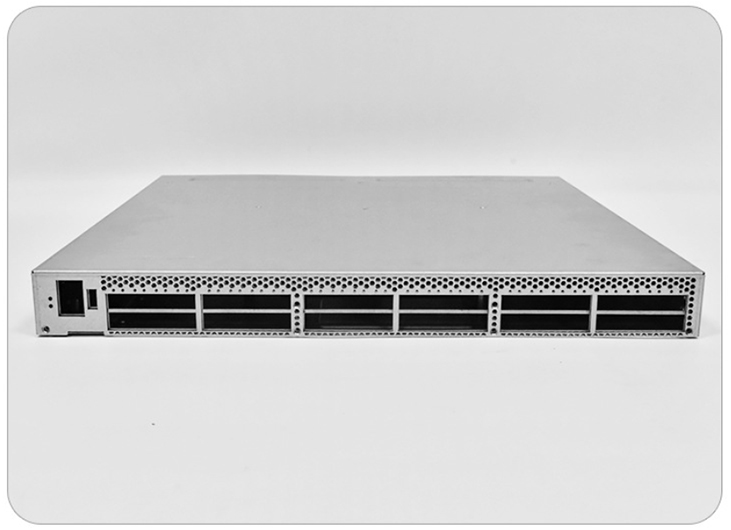

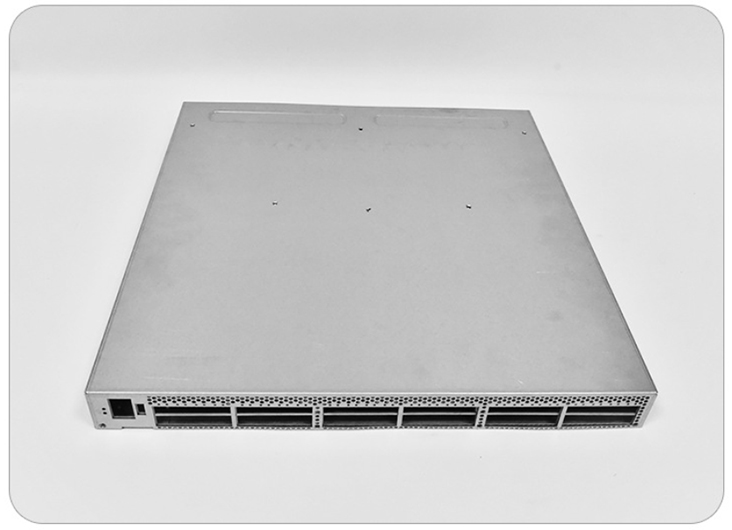

多機能制御ボックスのカスタム板金ケース
プロジェクトの背景
産業の自動化とデータセンターのインフラストラクチャの拡大を背景に、業界をリードする制御機器メーカーが2026年にラック型多機能制御ボックス筐体のカスタマイズプロジェクトを開始しました。これらのハウジングは、コア制御モジュール、インターフェースボード、および放熱アセンブリを保護し、24/7の動作環境で信頼性の高い性能を求め、小ロット生産で一貫した品質を維持します。
主な要件は次のとおりです。

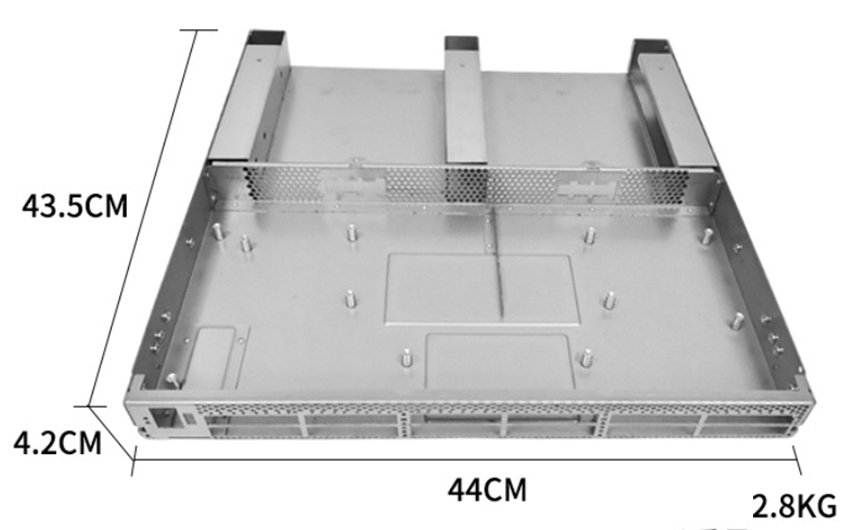

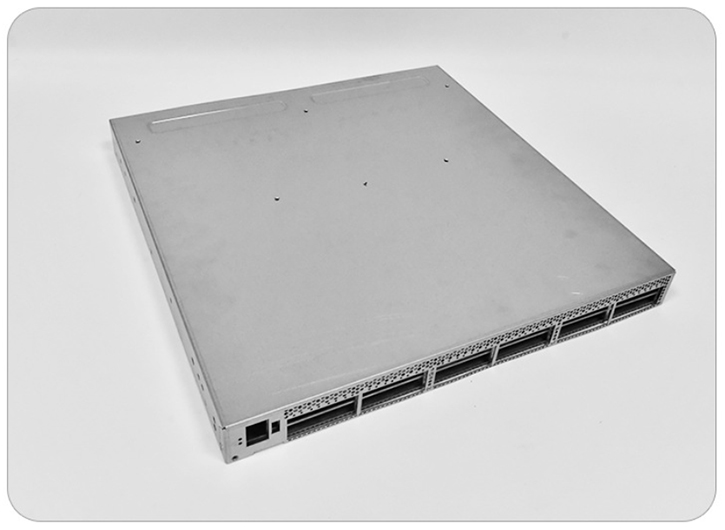

- ラック式スリム設計（サイズ：44×43.5×4.2 cm、重量≦2.8 kg）
- 正確なモジュール配置の寸法公差≦±0.03 mm
- 高効率放熱、高負荷連続運転を実現
- コンポーネントを柔軟にインストールするためのモジュラー型内部構造
- 標準ラックマウントシステムとの互換性
- 高強度アルミニウム合金構造、軽量剛性を実現
- 400台の安定した量産品質
三俊金属は、その成熟した精密製造能力、成熟したアルミニウム表面処理技術、および工業制御装置に高一貫性のカスタムハウジングを提供する良好な記録によって選ばれた。
コア部品製造プロセス

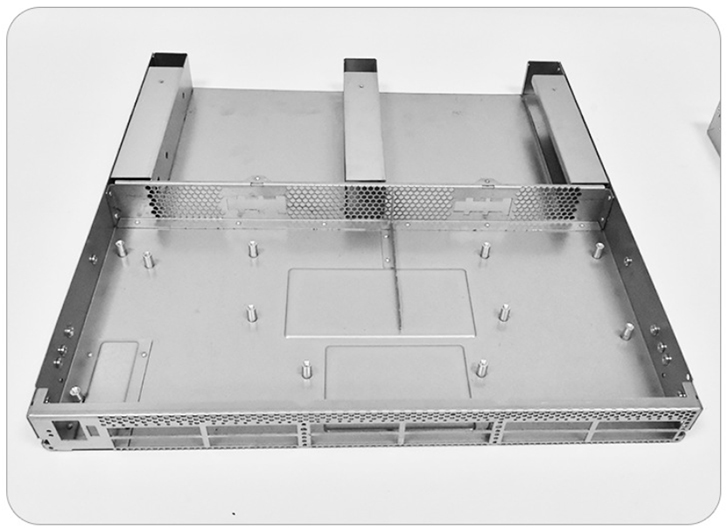

多機能制御ボックス筐体には、トップカバー、ボトムベース、インナーブラケット、ハニカム通気板、ラック取り付け耳が含まれており、これらはすべてISO 9001品質基準に基づいて製造されています。
1.材料選択と、前処理
- 主な構造：1.5 mmアルミニウム合金板、優れた強度重量比、天然耐食性と優れた熱伝導性を有する。
- 前処理：全自動超音波脱脂、錆除去とクロメート転化コーティングを行い、清潔で高付着性の表面基材を形成し、後続の仕上げ加工の最適な性能を確保する。
2.コア製造プロセス
- 精密レーザー切断：12000 Wファイバレーザ切断機、公差±0.02 mm、窒素補助ガスを使用してできるだけ熱変形を減少させる。これにより、ハニカム通気孔、モジュール取り付け溝、ラック取り付けインタフェースの切断がきれいになり、バリがないことが保証されます。
- 数値制御ベンドマシン、形成する：9軸NCベンドマシン、カスタムクランプ付き、スプリングバックを≦0.02 mmに制御して、すべてのユニットが一致する薄型寸法と正確なラック取り付け位置を維持する。

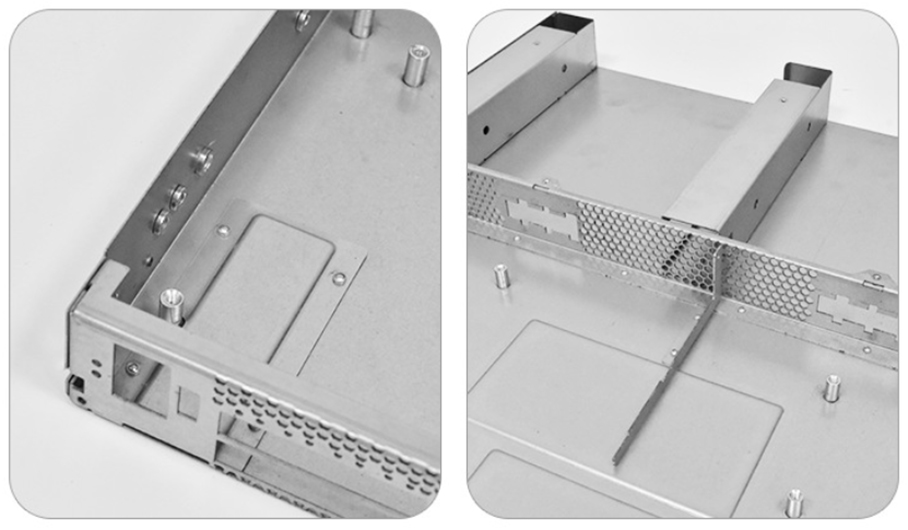

- モジュール化内部構造加工：デジタル制御プレスとレーザー位置決め技術を用いて、正確な取り付けスクリュー、モジュール溝と仕切り板を製造し、位置精度は±0.01 mm以内で、内部制御部品のシームレスな集積を確保する。

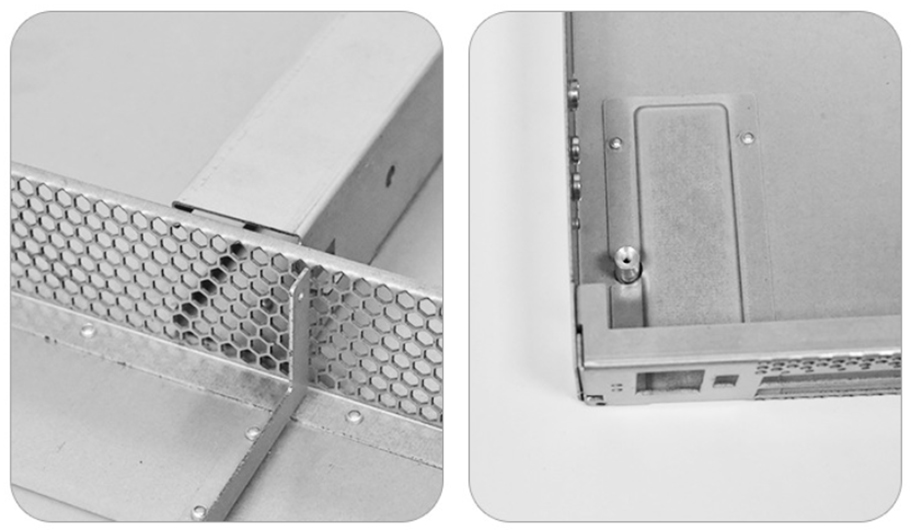

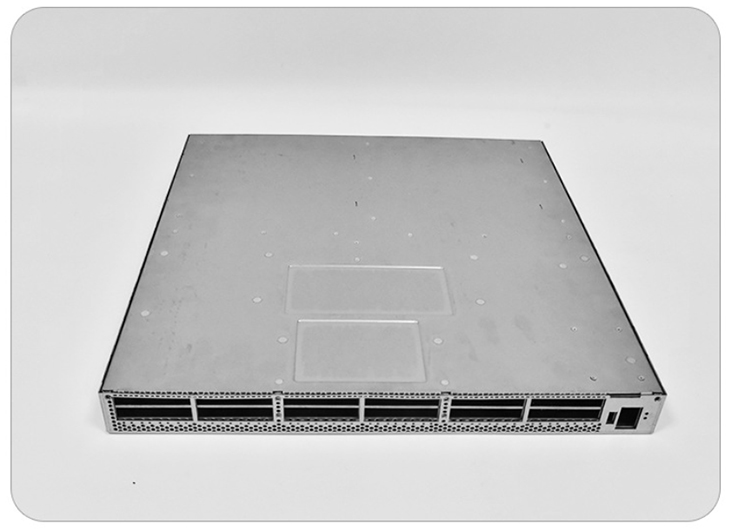

- ハニカム通気設計：前後両側の精密穿孔ハニカム通風板は、空気流を最大限に高め、同時に防塵性能を維持することを目的としており、これは高負荷環境における安定した放熱にとって重要である。
- アルミニウム表面処理：すべてのアルミニウム板に透明な陽極酸化皮膜が塗布され、強化された耐食性、改善された熱伝導性と耐久性のある非導電表面を有し、電気安全を確保する。コーティングの厚さは10 ~ 15μmに厳密に制御され、均一な被覆と永続的な保護を実現する。

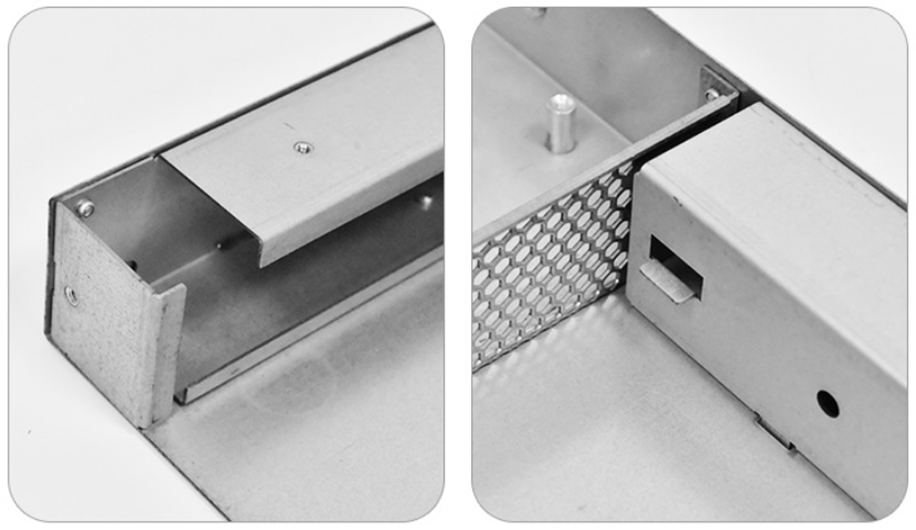

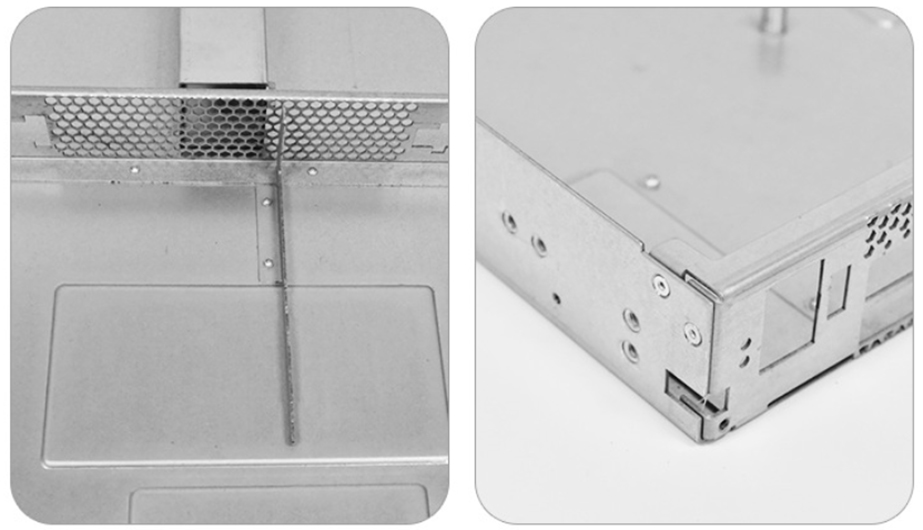

- 組み立てと、構造補強：トップカバーとボトムベースは精密ネジ締結部品によって接続され、内部支持ブラケットと仕切り板によって補強され、重モジュール負荷下で構造剛性を維持する。ラックマウント用イヤーはキャビネットに統合されており、標準的なサーバラックに容易に設置できます。
3.品質管理と、テスト
- 寸法検査：CMM（座標測定機）全寸法検査により、許容差のコンプライアンスとモジュールの取り付け位置合わせを検証します。
- コーティング品質試験：接着力試験と目視検査により、すべてのユニットの陽極酸化表面が均一であることを確保する。
- 放熱試験：ハニカム通風板を通過する有効気流を確認するために、満載下の熱イメージング試験。
- ラックマウント互換性テスト：ラックマウント耳と標準サーバラックシステムの位置合わせを確認します。
- 100%最終検査：すべてのユニットは納品前に完全な機能と外観検査を経て、欠陥ゼロを実現します。
プロジェクトの課題と、ソリューション
1.課題：構造剛性の高い薄型ラックマウント設計
薄い4.2 cmの輪郭は、変形を回避しながら、重型内部制御モジュールを支えるのに十分な強度を維持するように注意深く設計する必要があります。
解決策：ステントと仕切り板を統合することで内部構造を最適化し、重量や厚さを増やすことなく構造剛性を28%向上させ、モジュール全体の負荷下での安定した性能を確保しました。
2.課題：モジュラー型内部コンポーネントの正確な配置
モジュール化された内部構造には複数の取り付けスクリューとモジュールスロットがあり、シームレスなアセンブリと信号の完全性を確保するために非常に高い精度が必要です。
解決策：レーザーカットとNCプレスを組み合わせ、リアルタイム位置決めキャリブレーションを使用します。量産前に、お客様の制御モジュールを使用して予備生産サンプルの組立を行い、組立が適切であるかどうかを検証し、組立ミスを解消し、完全な部品の整列を確保する。
3.課題：薄型筐体における効率的な放熱
コンパクトなラック設計では通気スペースが制限され、連続運転中の過熱を防ぐために最適なガス流ソリューションが必要です。
解決策：防塵性能を維持しながら気流を最大限に高める両面ハニカム換気モードを設計した。熱シミュレーションとテストにより、100%負荷条件下で、内部温度は安全操作範囲内に維持されることが確認された。
4.課題：小ロット生産における一貫した陽極酸化処理
400個のアルミニウムセル上で均一な陽極酸化色とテクスチャを実現することは、製品の専門的な工業的外観を維持するために重要である。
解決策：我々は標準化された陽極酸化プロセスを実施し、自動化された化学応用と厳格な温度制御を持っている。20単位ごとにサンプリング検査を行い、色の一致性とコーティングの付着力を確保し、最終的に納品時に報告された色差はゼロである。
プロジェクトの成果
- 納品：400台の機械は30日前に完成して引き渡し、すべての品質試験の合格率は100%である。
- 公演：キャビネットはデータセンター環境で安定して稼働しており、6ヶ月間のオンサイトテストで過熱、構造変形、コンポーネント取り付けの問題は報告されていない。軽量なアルミニウム製設計により、従来の鋼製筐体に比べてラック荷重を30%低減しました。
- パートナーシップ：お客様は2年間の戦略的提携契約に署名し、三俊金属を全シリーズのラック式多機能制御ボックス製品の独占板金シェルベンダーに指定しました。
