Marco de gestión de cables en chasis modulares para dispositivos de red

Los modernos centros de procesamiento de datos y estaciones de telecomunicaciones generan enormes volúmenes de calor al albergar densas matrices de cables de fibra óptica y líneas eléctricas. Optimizar la disposición interna del chasis de un dispositivo de red personalizado ya no es solo una cuestión de estética, sino un requisito mecánico crítico para el rendimiento térmico y la protección de la señal. Ferretería SanJunComo líderes en la fabricación de chapa metálica de precisión a medida, diseñamos y fabricamos armarios de chapa metálica de alto rendimiento para redes de telecomunicaciones y soluciones de chasis de red personalizadas, adaptadas para una gestión térmica impecable y una fiabilidad estructural óptima.

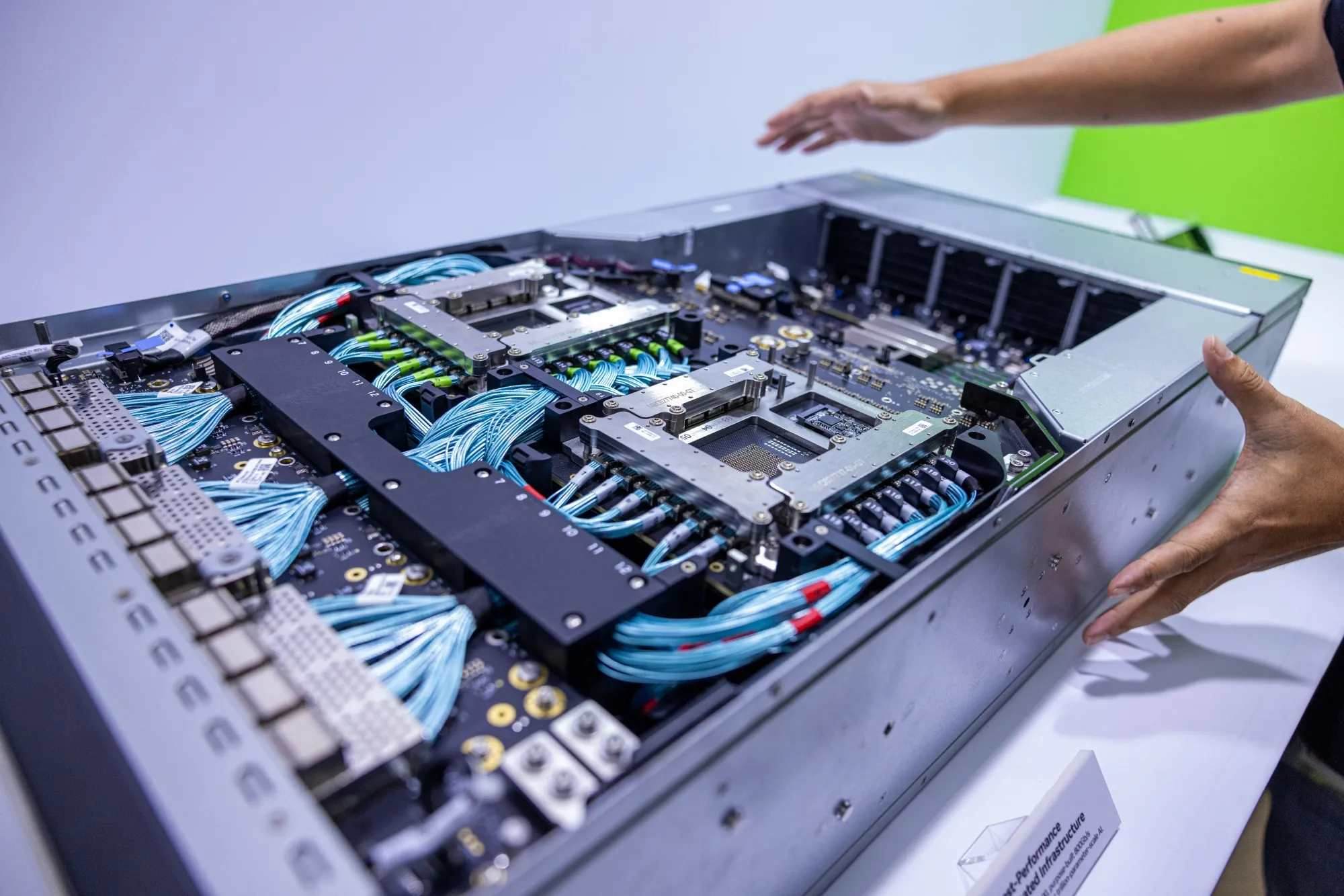

Reducción del desorden de cables y las obstrucciones térmicas en los armarios de red.

El cableado interno desorganizado en un chasis para montaje en rack restringe directamente la disipación del calor y aumenta los costos operativos. Implementar una gestión de cables estructurada garantiza una circulación de aire sin obstáculos y simplifica el mantenimiento rutinario del equipo.

Eliminación de cuellos de botella en el flujo de aire en gabinetes de servidores y redes.

La disposición estructurada del cableado evita el estancamiento del aire y mantiene una presión estática óptima en las zonas críticas de alta temperatura dentro del recinto.

• Conductos de aire optimizados: La colocación de los cables a lo largo de rutas específicas en las paredes laterales evita obstrucciones delante de los ventiladores de entrada de alta velocidad, lo que mejora significativamente el flujo de aire general del chasis del servidor.
• Menor consumo de energía del ventilador: Las vías de flujo de aire sin obstrucciones reducen la resistencia de la presión estática, lo que permite que los sistemas de gestión térmica funcionen a velocidades reducidas manteniendo temperaturas de funcionamiento ideales.
• Mitigación de puntos críticos localizados: Evitar la acumulación densa de cables cerca de procesadores y módulos de alimentación de alto TDP reduce la limitación del sistema y prolonga la vida útil del hardware en cada chasis de servidor.

Acelerar el mantenimiento y la capacidad de servicio del sistema.

A chasis de red bien diseñado La organización del cableado reduce los errores humanos y el tiempo de inactividad durante las actualizaciones de hardware o las reparaciones de emergencia.

• Trazabilidad clara de los cables: Separar los cables de conexión en rutas codificadas por colores y estructuralmente aisladas acelera la identificación de los puertos durante la resolución de problemas.
• Intercambio en caliente sin obstáculos: El enrutamiento de cables con aislamiento de ruta permite a los técnicos intercambiar fuentes de alimentación, bandejas de ventiladores y tarjetas modulares sin interrumpir las conexiones adyacentes.
• Desconexiones accidentales minimizadas: Los sistemas de sujeción segura evitan la tensión del cable, protegiendo los frágiles conectores ópticos de daños por tirones o dobleces accidentales.

Canaletas para cables, presillas de sujeción y placas de separación a medida.

Lograr un enrutamiento interno de cables limpio dentro de un diseño de chasis modular compacto requiere características de chapa metálica personalizadas fabricadas con tolerancias geométricas precisas. SanJun Hardware aprovecha tecnologías avanzadas. Análisis DFMMediante corte láser CNC y doblado de precisión, creamos sistemas de gestión de cables estructurales totalmente integrados gracias a la fabricación experta de chapa metálica de precisión.

Canaletas para cables de precisión y presillas de sujeción estampadas.

La integración de los elementos de sujeción de cables directamente en la carcasa elimina la necesidad de utilizar clips de plástico de terceros que se degradan con el tiempo.

• Lazos de sujeción estampados integrados: Los lazos de puente estampados con precisión y extruidos directamente del chasis metálico proporcionan puntos de anclaje robustos para los cierres de velcro, lo que permite una gestión eficaz del cableado.
• Bordes de canal lisos y rematados: Todas las ranuras de paso de cables cuentan con bordes lisos redondeados o canales con ojales para evitar la abrasión del aislamiento durante el funcionamiento con altas vibraciones.
• Bandejas de enrutamiento personalizadas: Los canales internos de canalización diseñados a medida en nuestras cajas de distribución de fibra óptica guían los cables de conexión de fibra a lo largo de radios de curvatura seguros con un enrutamiento de cables optimizado.

Placas de aislamiento modulares y blindaje interno

La separación física de las líneas eléctricas y los conductores de señal es vital para preservar la integridad de los paquetes de datos en entornos de red de alta frecuencia.

• Placas separadoras de acero galvanizado: Los separadores internos de chapa metálica aíslan físicamente los mazos de cables de alimentación de CA/CC de las sensibles líneas Ethernet de alta velocidad y ópticas dentro del chasis del dispositivo de red.
• Supresión de diafonía: Las barreras metálicas sólidas protegen los canales de datos de las interferencias electromagnéticas de baja frecuencia generadas por las unidades de alimentación adyacentes.
• Refuerzo estructural: Las placas de aislamiento multifuncionales actúan como rigidizadores internos, aumentando la rigidez del chasis para evitar la flexión en instalaciones de chasis de servidores con cargas elevadas.

Terminales de conexión a tierra integrados para garantizar la integridad de la señal.

La seguridad eléctrica y la compatibilidad electromagnética (CEM) requieren una arquitectura de puesta a tierra robusta integrada directamente en el diseño de gestión de cables del chasis del servidor.

Pernos de conexión a tierra específicos y protección electrostática

La conexión eléctrica continua a través de todos los paneles metálicos evita la acumulación de descargas electrostáticas (ESD) y protege los componentes internos.

• Pernos de conexión a tierra remachados PEM: Los pernos de conexión a tierra de alta resistencia, chapados en cobre o en acero inoxidable, remachados automáticamente al bastidor del chasis, proporcionan puntos de conexión a tierra de baja resistencia para el chasis de la red.
• Contactos con recubrimiento en polvo enmascarado: Las superficies de contacto sin pintar y enmascaradas alrededor de los terminales de conexión a tierra garantizan una continuidad directa metal con metal sin necesidad de raspado manual secundario.
• Disipación de energía ESD: Los canales de cable conectados a tierra canalizan de forma segura la acumulación de estática lejos de las interfaces sensibles del transceptor hacia los terminales de tierra principales.

Ingeniería avanzada de chapa metálica en despliegues de alta densidad

Los gabinetes diseñados a medida se adaptan perfectamente a los exigentes escenarios de implementación del mundo real en diversos sectores tecnológicos.

• Estaciones base de telecomunicaciones 5G: Armarios de comunicación de telecomunicaciones compactos equipados con prensaestopas de entrada de cables con protección IP65 y recubrimientos de pintura en polvo externos resistentes a la intemperie para una gestión fiable del cableado del chasis de red.
• Instalaciones de computación perimetral: reforzadas Chasis para montaje en rack de 2U a 4U Con soportes integrados para la gestión de cables, diseñados para soportar altas vibraciones y polvo industrial.
• Salas de servidores empresariales: Arquitectura de chasis de servidor de alta densidad optimizada para servidores blade multinodo, flujo de aire ideal en el chasis y despliegue rápido en rack.

Servicios de ingeniería avanzada y fabricación a medida de SanJun Hardware

SanJun Hardware tiende un puente entre los diseños conceptuales complejos y las carcasas físicas de alta precisión mediante ingeniería avanzada y flujos de trabajo de fabricación a medida. Nuestros servicios de personalización integral para cada chasis de dispositivo de red garantizan una integridad estructural óptima, una producción acelerada y el estricto cumplimiento de los estándares de calidad globales.

Prototipado rápido y optimización de ingeniería DFM

Antes de que comience la producción a gran escala, nuestro equipo de ingeniería colabora estrechamente con los clientes para perfeccionar los conceptos de chasis y resolver posibles cuellos de botella en la fabricación.

• Revisiones exhaustivas de DFM: El análisis de expertos evalúa los márgenes de curvatura, las tolerancias de los materiales y la integridad estructural para eliminar fallos de diseño y reducir los costes de producción en la fabricación de chapa metálica de precisión.
• Prototipado rápido e iteración: El corte láser CNC avanzado y el plegado con prensa permiten la producción rápida de muestras para pruebas en condiciones reales.
• Colaboración en diseño y modelado 3D: Transformamos dibujos 2D del cliente, bocetos conceptuales o modelos 3D en estructuras de diseño de chasis modulares listas para la producción.

Fabricación y montaje avanzados de chapa metálica

Nuestras modernas instalaciones de 5.000 m² cuentan con maquinaria de última generación y capacidades de acabado especializadas para ofrecer chasis para dispositivos de red personalizados y listos para usar.

• Mecanizado de precisión y unión automatizada: Utilizamos prensas punzonadoras CNC (AMADA), cortadoras láser y remachadoras PEM automáticas para lograr uniones de alta precisión.
• Acabado de superficies integral: Soluciones completas para el tratamiento de superficies, incluyendo recubrimiento electrostático en polvo, anodizado e impresión de logotipos personalizados mediante serigrafía.
• Ensamblaje modular y envío llave en mano: Ensamblaje completo en caja, integración de componentes y embalaje protector diseñado para su despliegue inmediato.

Desbloquea la ingeniería de chasis superior con el hardware de SanJun.

Ya sea que necesite revisiones de prototipos DFM o fabricación de chapa metálica de precisión en grandes volúmenes, SanJun Hardware ofrece soluciones integrales de chapa metálica adaptadas a sus especificaciones exactas. Contacte hoy mismo con nuestro equipo de ingeniería. ¡Para optimizar el diseño de su chasis modular de próxima generación!

Preguntas frecuentes

P: ¿Cómo influye el enrutamiento interno del cableado en la eficiencia térmica de un chasis de servidor de alta densidad?

A: Los cables desordenados interrumpen el flujo de aire y aumentan la presión estática. Cuando los cables discurren por canales laterales con enrutamiento interno, el aire fluye directamente más allá de los disipadores de calor y los puertos de escape. Esto mejora el flujo de aire y el rendimiento de refrigeración del chasis del servidor.

P: ¿Por qué se prefieren las placas de separación metálicas a los separadores de plástico en el diseño de chasis de red?

A: Las placas de separación metálicas ofrecen dos ventajas claras en la arquitectura de chasis de red. Aportan rigidez a toda la estructura y, al mismo tiempo, bloquean las interferencias electromagnéticas. Como resultado, los cables de señal permanecen separados de las líneas eléctricas.

P: ¿Qué procesos de fabricación garantizan que el aislamiento del cable esté protegido de los bordes metálicos afilados?

A: La fabricación de chapa metálica de precisión utiliza bordes doblados, desbarbado suave y arandelas de ajuste a presión en los orificios pasantes. Estos pasos evitan que los cables rocen durante la vibración y previenen cortocircuitos. El tendido de cables se mantiene seguro en condiciones reales de funcionamiento.

P: ¿Se pueden integrar pernos de conexión a tierra personalizados en gabinetes de red modulares pre-pintados?

R: Sí. La producción de chasis para dispositivos de red se basa en la inserción automatizada de pernos PEM junto con el enmascaramiento de pintura en las áreas de contacto con tierra. Esto crea rutas de baja impedancia sin necesidad de raspado manual posterior en la gestión del cableado del chasis del servidor.
