Antecedentes del proyecto
En el contexto de la expansión de la infraestructura de comunicaciones 5G e IoT, un fabricante líder de equipos de telecomunicaciones lanzó un proyecto de personalización para 2026 para cajas de alimentación de dispositivos de comunicación compactos. Estas carcasas protegen los módulos internos de alimentación, las placas de circuitos y los componentes de cableado, lo que requiere un rendimiento fiable en el funcionamiento a largo plazo y una calidad constante en toda la producción de lotes pequeños.
Los requisitos clave incluyen:

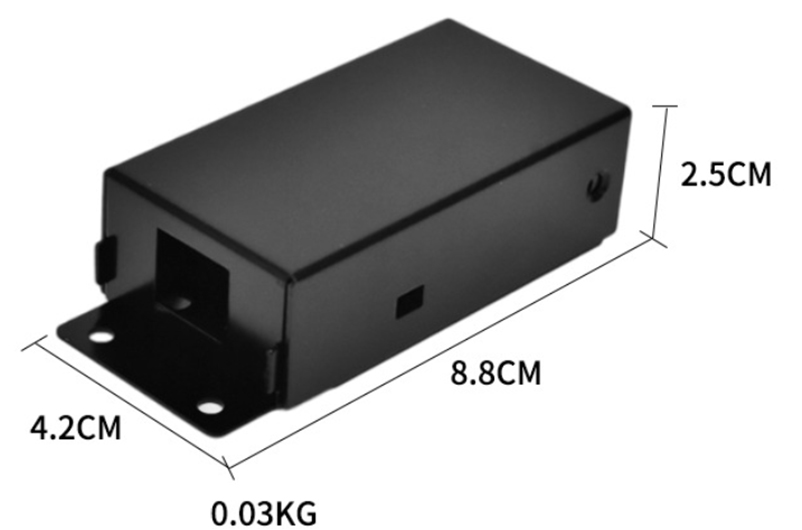

- Diseño ultra-compacto (dimensiones: 8.8×4.2×2.5cm, peso ≤0.03kg)
- Tolerancia dimensional ≤±0.03mm para la alineación precisa de la interfaz
- Capacidad de montaje en pared segura para una instalación flexible
- Cortes precisos para interfaces de entrada/salida de potencia y señal
- Acabado negro mate duradero para una apariencia profesional
- Calidad estable de producción por lotes para 470 unidades
Sanjun Hardware fue seleccionado por nuestras capacidades de fabricación de precisión probadas, proceso de recubrimiento en polvo electrostático maduro y historial de entrega de carcasas personalizadas de alta consistencia para equipos electrónicos compactos.
Proceso de fabricación de componentes básicos

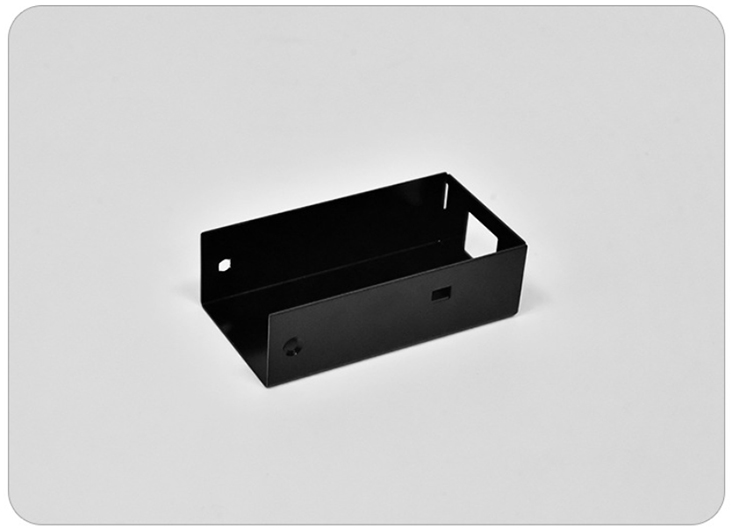

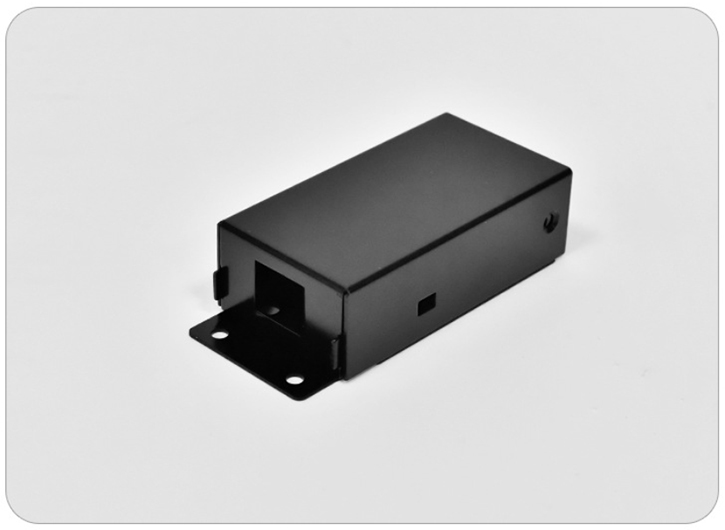

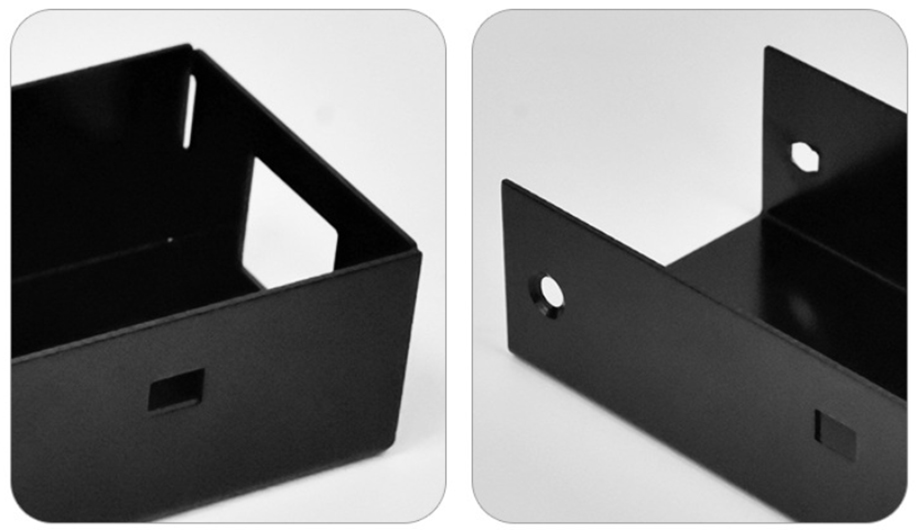

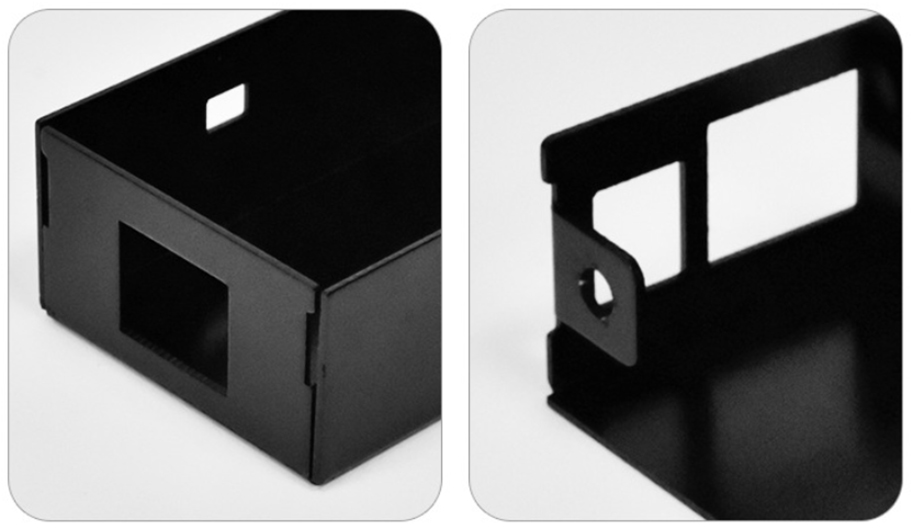

El recinto de la caja de alimentación de comunicación comprende una carcasa principal, soporte de montaje y paneles laterales, todos fabricados de acuerdo con las normas de calidad ISO 9001.
1. Selección de materiales & Pre-tratamiento
- Estructura principal: chapa de acero galvanizada laminada en frío de 0,8 mm, que ofrece una excelente relación resistencia-peso y resistencia a la corrosión para el diseño miniaturizado.
- Pre-tratamiento: desengrasamiento ultrasónico totalmente automatizado, desrostificación y fosfatación para crear una base de superficie limpia y de alta adhesión, garantizando la adhesión óptima del revestimiento para el acabado negro mate.
2. Artesanía de fabricación básica
- Corte láser de precisiónCortador láser de fibra de 6000W con tolerancia de ± 0,02 mm, utilizando gas de asistencia de nitrógeno para minimizar la distorsión térmica. Esto garantiza cortes limpios y libres de rebajas para pequeños recortes de interfaz, agujeros de montaje y ranuras de montaje en pared.
- Doblado CNC & FormaciónMáquina de flexión CNC de 9 ejes con micro-pinzas personalizadas, que controlan el retorno a ≤0.02 mm para mantener dimensiones miniaturizadas consistentes y espacios de montaje precisos en todas las unidades.
- Interfaz y Montaje MecanizadoLa tecnología de perforación CNC y posicionamiento láser se utiliza para crear cortes precisos de entrada / salida de potencia, pequeños orificios de señal y orificios de soporte de montaje en la pared, con precisión posicional dentro de ± 0,01 mm para garantizar la integración sin problemas de los componentes de potencia internos.
- Revestimiento en polvo electrostático negro mate:
- Un revestimiento negro mate uniforme se aplica a todos los paneles, ofreciendo una excelente resistencia a los arañazos, un rendimiento anticorrosivo y una estética profesional adecuada para entornos de telecomunicaciones.
- El espesor del recubrimiento se controla estrictamente a 40-80 μm para garantizar una cobertura uniforme y una durabilidad a largo plazo sin comprometer el perfil ultracompacto.

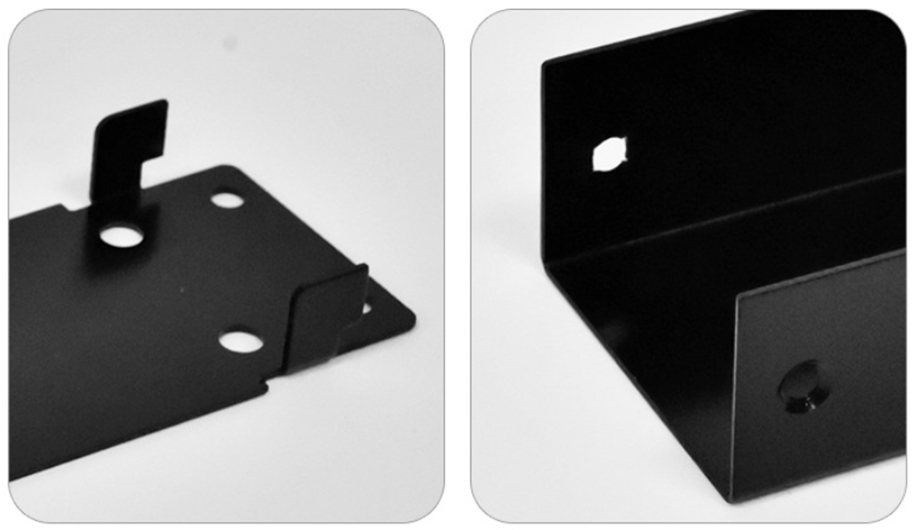

- Asamblea y Refuerzo estructuralLa carcasa principal y el soporte de montaje están unidos con soldadura puntual de precisión y sujetadores de tornillo, reforzados por estructuras internas de ajuste a presión para mantener la rigidez estructural mientras se mantiene el peso ligero del recinto.
3. Control de calidad & Pruebas
- Inspección dimensionalInspección de tamaño completo CMM (Coordinate Measuring Machine) para verificar el cumplimiento de la tolerancia y la alineación de la interfaz.
- Prueba de calidad del recubrimientoPrueba de adhesión de escotilla cruzada e inspección visual para asegurar el color negro mate uniforme y el acabado en todas las unidades.
- Ensayo de estabilidad de montajeVerificación de la resistencia del soporte de montaje en pared e instalación segura.
- Prueba de ajuste de la interfazPruebas de montaje con los módulos de alimentación del cliente para verificar el ajuste perfecto y la seguridad eléctrica.
- Inspección final del 100%Todas las unidades se someten a una inspección funcional y de apariencia completa antes de la entrega para lograr cero defectos.
Desafíos del proyecto Soluciones
1. Reto: Diseño ultra-compacto con rigidez estructural
El minúsculo perfil de 2,5 cm requería un diseño cuidadoso para evitar la deformación mientras mantenía la resistencia suficiente para proteger los componentes de potencia internos.
SoluciónOptimizamos la estructura interna con nervios de refuerzo integrados, aumentando la rigidez estructural en un 20% sin añadir peso o grosor, garantizando un rendimiento estable bajo tensión de instalación.
2. Reto: Alineación de precisión de puertos de interfaz en miniatura

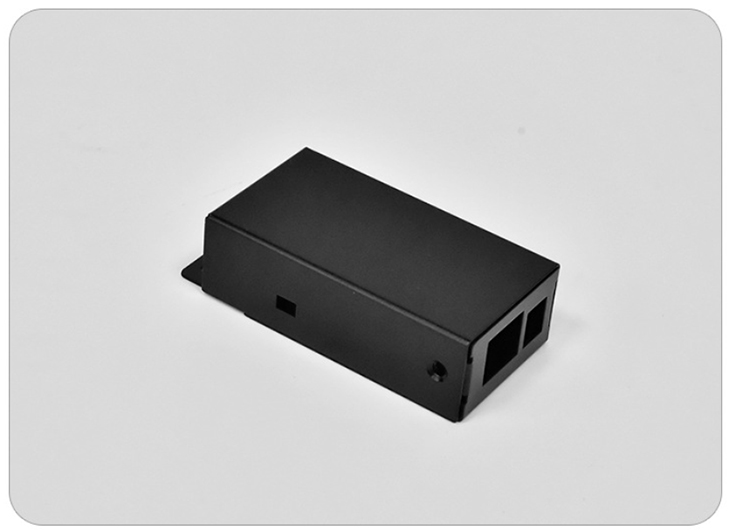

El recinto cuenta con múltiples pequeños recortes de interfaz que requieren una extrema precisión para garantizar el ajuste sin costuras de los componentes y la seguridad eléctrica.
Solución: Combinamos el corte láser con la micro perforación CNC, utilizando la calibración de posicionamiento en tiempo real. El ensamblaje de muestras de preproducción con los módulos de potencia del cliente se llevó a cabo para validar el ajuste antes de la producción en masa, eliminando errores de ensamblaje.
3. Reto: Acabado negro mate uniforme a través de la producción de lotes pequeños grandes
Lograr un color negro mate y textura consistentes en 470 pequeñas unidades fue fundamental para mantener la apariencia profesional del producto.
SoluciónImplementamos un proceso de recubrimiento estandarizado con aplicación automática de polvo y estricto control de temperatura. La inspección de muestreo por 30 unidades asegura la consistencia del color y la adhesión del recubrimiento, con cero diferencia de color reportada en la entrega final.
4. Reto: Montaje en pared seguro en tamaño en miniatura
El diseño compacto requería una solución de montaje en pared robusta sin comprometer el perfil delgado del recinto.

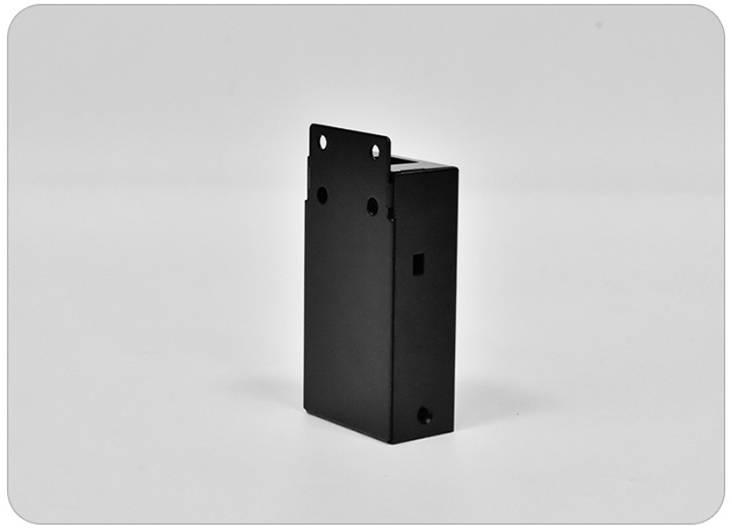

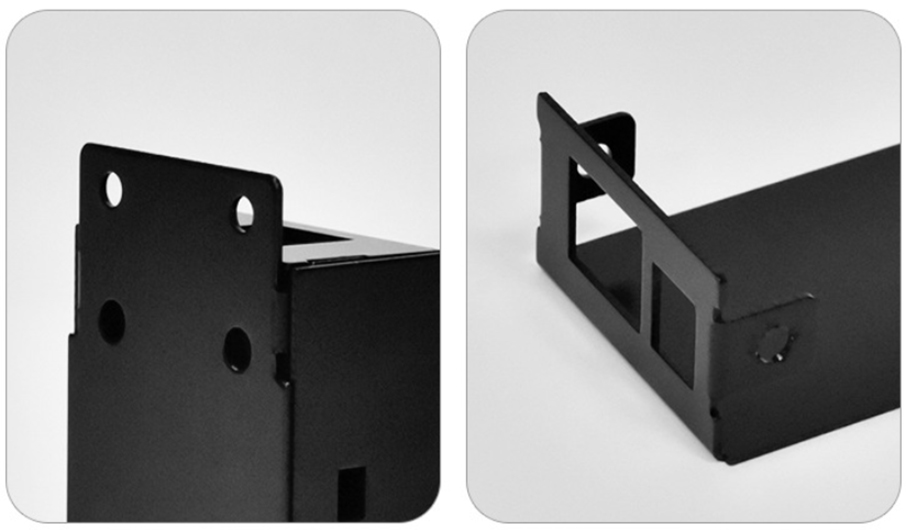

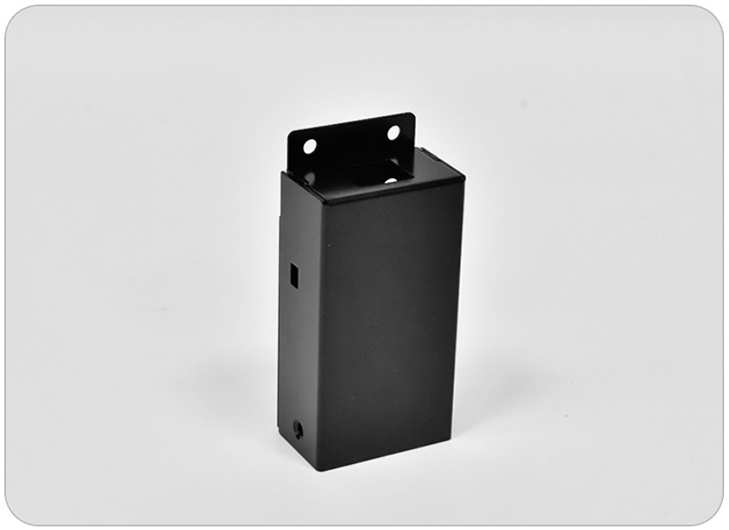

SoluciónDiseñamos un soporte de montaje integrado con posicionamiento de doble orificio, lo que garantiza una instalación segura mientras mantiene el factor de forma ligero y compacto del recinto.
Resultados del proyecto
- Entrega470 unidades completadas y entregadas 3 días antes del calendario de 25 días, con una tasa de aprobación del 100% en todas las pruebas de calidad.
- RendimientoLos recintos demostraron un funcionamiento estable en entornos de telecomunicaciones, sin deformación estructural, problemas de ajuste de componentes o desgaste de revestimiento reportados durante 6 meses de pruebas de campo. El diseño ultracompacto permite una instalación flexible en configuraciones de comunicación de espacio limitado.
- AsociaciónEl cliente firmó un acuerdo de cooperación estratégica de 2 años, nombrando a Sanjun Hardware como proveedor exclusivo de carcasas de chapa metálica para su línea completa de módulos de energía de comunicación compactos.
