Contexte du projet
Dans le contexte de la demande croissante d’équipements professionnels de traitement audio/vidéo et de streaming, un fabricant de technologie multimédia de premier plan a lancé un projet de personnalisation en 2026 pour les boîtiers de lecture multimédia montés en rack. Ces boîtiers protègent les modules de traitement internes, les cartes d'interface et les composants de dissipation de chaleur, exigeant des performances fiables dans des environnements d'exploitation 24 heures sur 24, 7 jours sur 7, et une qualité constante dans toute la production de petits lots.
Les principales exigences comprenaient :

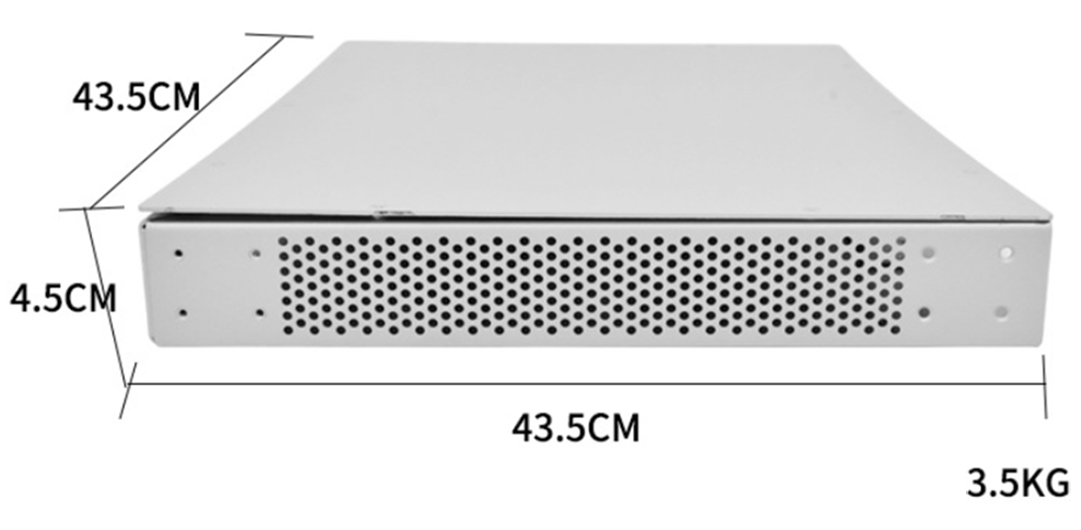

- Conception mince montée en étagère (dimensions: 43,5 × 43,5 × 4,5 cm, poids ≤3,5 kg)
- Tolérance dimensionnelle ≤±0.03mm pour l'alignement précis de l'interface
- Dissipation de chaleur efficace pour un fonctionnement continu à haute charge
- Structure interne modulaire pour une installation flexible de composants
- Compatibilité avec les systèmes de montage standard
- Finition blanche propre pour une apparence commerciale professionnelle
- Qualité stable de production par lots pour 190 unités
Sanjun Hardware a été sélectionné pour nos capacités de fabrication de précision éprouvées, notre processus de revêtement en poudre électrostatique mature et notre expérience dans la livraison de boîtiers personnalisés de haute cohérence pour des équipements multimédia professionnels.
Processus de fabrication des composants de base

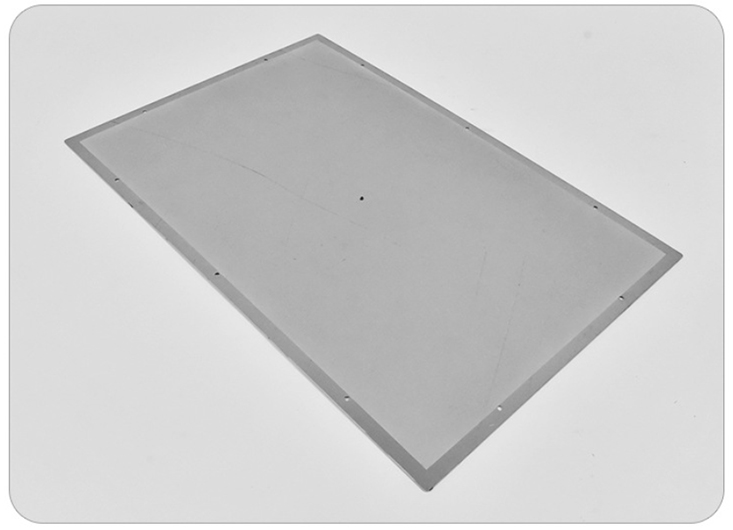

Le boîtier de lecture multimédia comprend un couvercle supérieur, une base inférieure, un panneau d'interface avant, un panneau de ventilation arrière et des supports de montage internes, tous fabriqués conformément aux normes de qualité ISO 9001.
1. Sélection des matériaux & Pré-traitement
- Structure principale: tôle d'acier galvanisée laminée à froid de 1,2 mm, équilibrant la conception légère avec la rigidité structurelle et la résistance à la corrosion.
- Pré-traitement: Dégraissage ultrasonique entièrement automatisé, dérustification et phosphation pour créer une base de surface propre et haute adhésion, assurant une adhésion optimale du revêtement pour la finition blanche.
2. Artisanat de fabrication de base
- Coupe laser de précision: Coupe laser à fibre 8000W avec tolérance ± 0,02 mm, utilisant du gaz d'aide à l'azote pour minimiser la distorsion thermique. Cela assure des coupes propres et sans rebure pour les ports d'interface, les trous de ventilation et les fentes de montage.

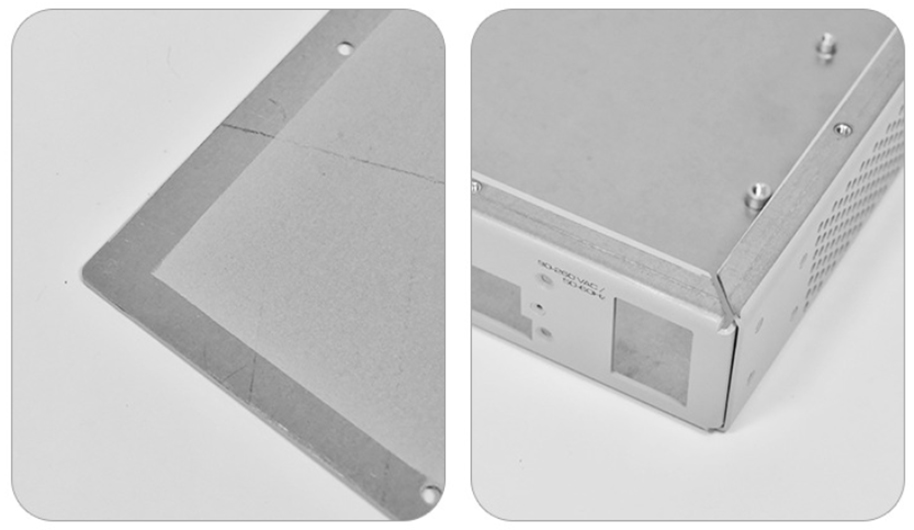

- Bendage CNC & Former: machine de pliage CNC à 9 axes avec des broches personnalisées, contrôlant le ressort à ≤0,02 mm pour maintenir des dimensions de profil mince cohérentes et un alignement précis de montage en étagère sur toutes les unités.
- Interface & usinage ventilationLa technologie de poinçonnage CNC et de positionnement laser est utilisée pour créer des découpes d'interface précises (ouvertures audio, réseau, alimentation et fentes) et des trous de ventilation en nid d'abeille, avec une précision de positionnement à ±0,01 mm pour garantir une intégration transparente des composants multimédia internes.
- Revêtement en poudre électrostatique blanc:
- Un revêtement blanc mat uniforme est appliqué à tous les panneaux, offrant une excellente résistance aux rayures, des performances anti-corrosion et une esthétique professionnelle propre adaptée aux environnements commerciaux.
- L'épaisseur du revêtement est strictement contrôlée à 60-120 μm pour assurer une couverture uniforme et une durabilité à long terme sans compromettre la dissipation de chaleur.

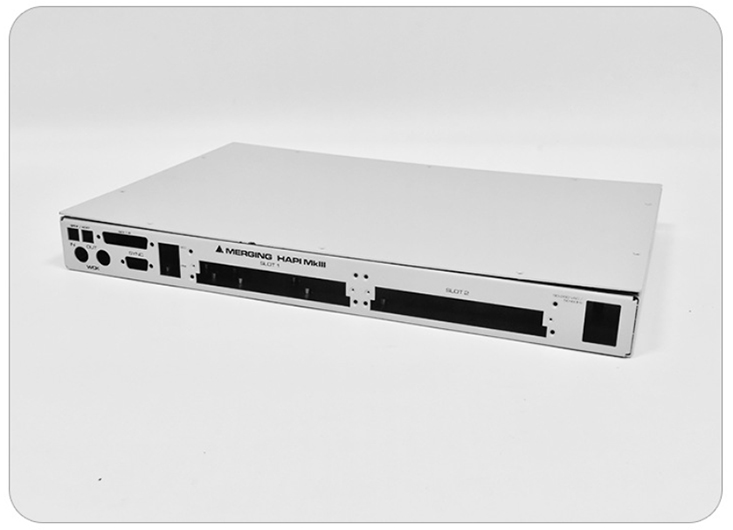

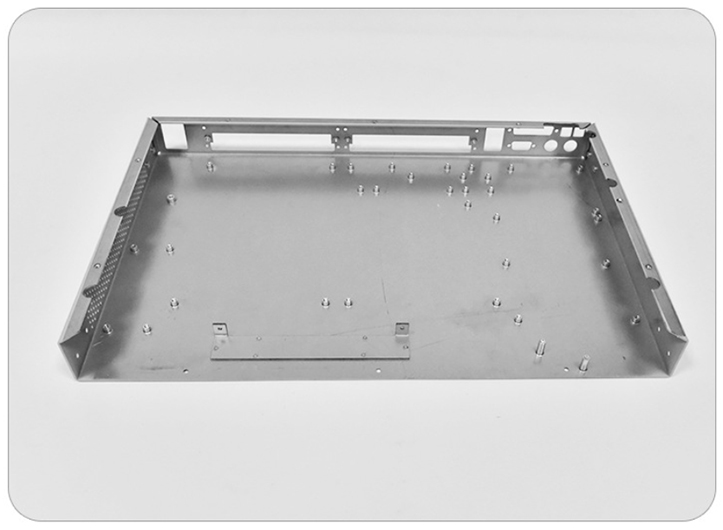

- Assemblée & Renforcement structurelLe couvercle supérieur et la base inférieure sont reliés à des attaches à vis de précision, renforcées par des boutons de montage internes et des supports pour maintenir la rigidité structurelle sous de lourdes charges de module. Le panneau d'interface avant est aligné avec précision pour assurer un ajustement sans faille des composants audio/vidéo et réseau.
3. Contrôle de qualité & Tests
- Inspection dimensionnelle: inspection à grande taille CMM (Coordinate Measuring Machine) pour vérifier la conformité aux tolérances et l'alignement de l'interface.
- Test de qualité du revêtementTests d'adhésion et d'inspection visuelle pour assurer une couleur blanche et une finition uniformes sur toutes les unités.
- Test de dissipation de chaleurTests d'imagerie thermique sous pleine charge pour confirmer un flux d'air efficace à travers les panneaux de ventilation en nid d'abeille.
- Test d'ajustement de l'interfaceTests d’assemblage avec les modules multimédia du client pour vérifier l’ajustement sans faille et l’intégrité du signal.
- Inspection finale à 100%: Toutes les unités subissent une inspection fonctionnelle et d'apparence complète avant la livraison pour atteindre zéro défauts.
Défis du projet et Solutions
1. Défi: conception mince montée en étagère avec une rigidité structurelle élevée
Le profil mince de 4,5 cm nécessitait une conception minutieuse pour éviter la déformation tout en maintenant une résistance suffisante pour supporter des modules de traitement interne lourds.

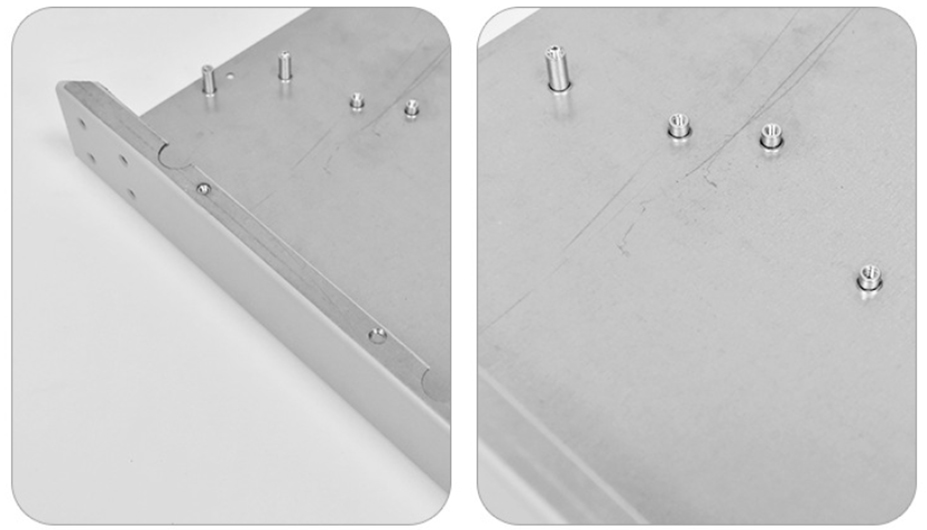

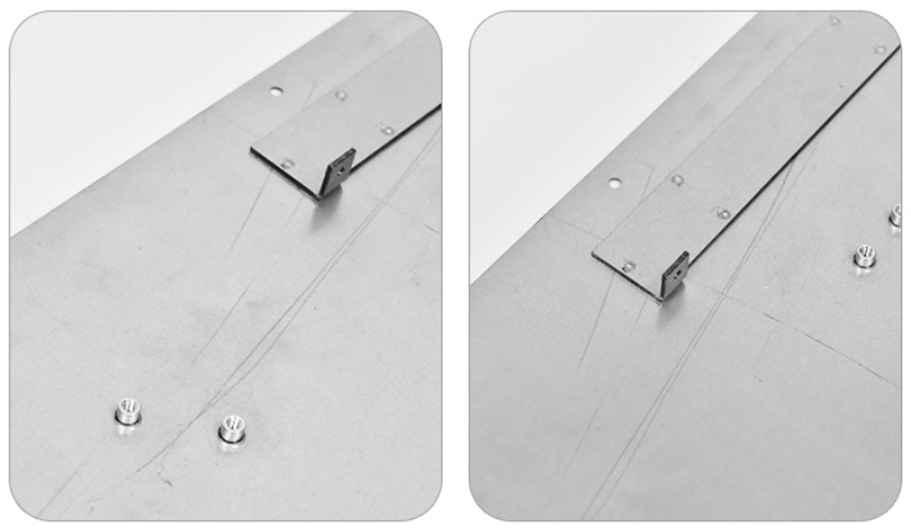

Solution: Nous avons optimisé la structure interne avec des boutons de montage intégrés et des supports de renforcement, augmentant la rigidité structurelle de 25% sans ajouter de poids ou d'épaisseur, assurant des performances stables sous pleine charge du module.
2. Défi : Alignement précis des ports d’interface complexes

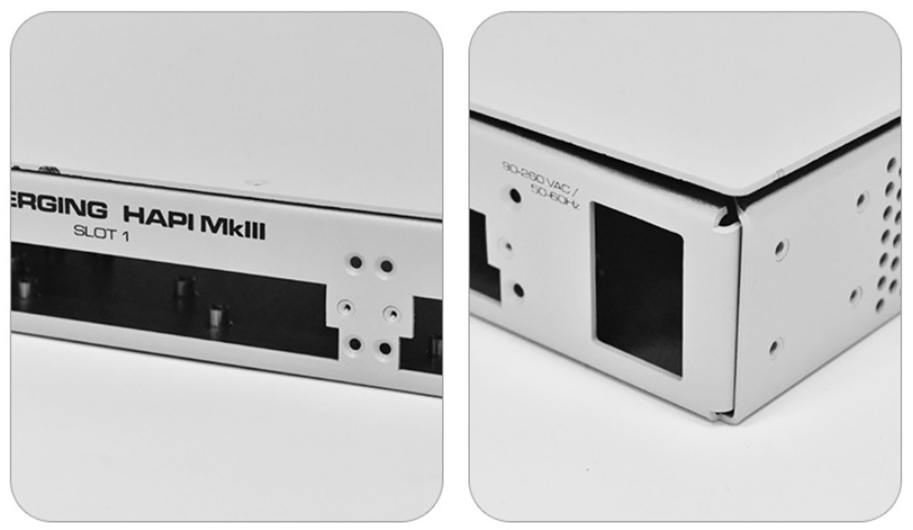

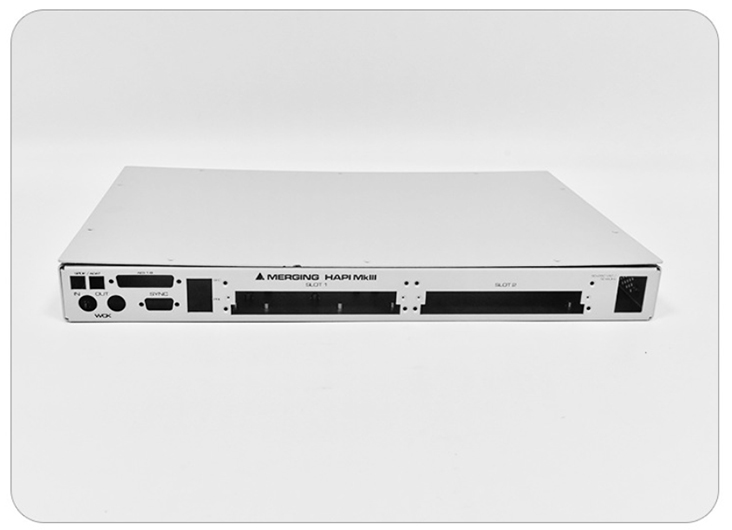

Le panneau avant dispose de multiples découpes d'interface (audio, réseau, alimentation et fentes d'expansion) qui exigent une extrême précision pour assurer l'ajustement sans faille des composants et l'intégrité du signal.
Solution: Nous avons combiné la coupe laser avec le poinçonnage CNC, en utilisant l'étalonnage de positionnement en temps réel. L’assemblage pré-production d’échantillons avec le matériel du client a été effectué pour valider l’ajustement avant la production en masse, éliminant les erreurs d’assemblage et assurant un alignement parfait des composants.
3. Défi: finition blanche uniforme à travers la production de petits lots
Atteindre une couleur et une texture blanches cohérentes sur 190 unités était essentiel pour maintenir l'apparence commerciale professionnelle du produit.
Solution: Nous avons mis en œuvre un processus de revêtement standardisé avec application automatisée de poudre et contrôle strict de la température. L'inspection d'échantillonnage par 20 unités assure la cohérence des couleurs et l'adhésion du revêtement, avec zéro différence de couleur signalée dans la livraison finale.
4. Défi: Dissipation de chaleur efficace dans un boîtier mince
La conception compacte montée en étagère limite l'espace pour la ventilation, nécessitant une solution d'écoulement d'air optimisée pour éviter la surchauffage lors d'un fonctionnement continu à haute charge.

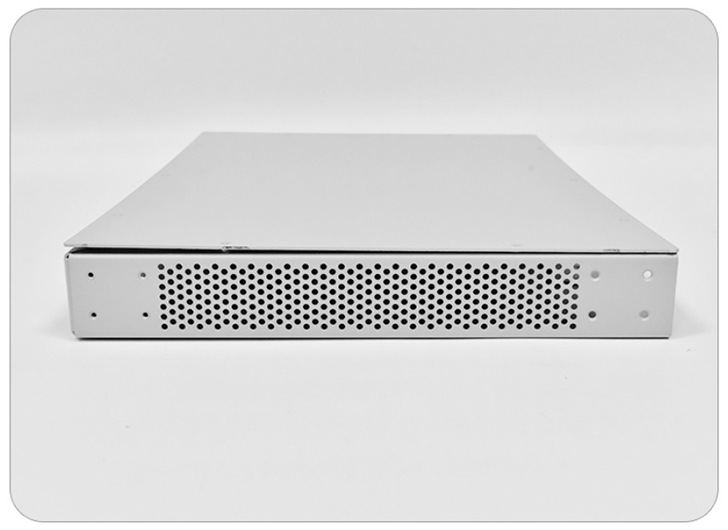

Solution: Nous avons conçu un panneau de ventilation en nid d'abeille de pleine largeur sur le côté arrière, maximisant le flux d'air tout en maintenant la résistance à la poussière. La simulation thermique et les essais ont confirmé que les températures internes restaient dans les limites de fonctionnement sûres sous des conditions de charge à 100 %.
Résultats du projet
- Livraison190 unités achevées et livrées 2 jours en avance sur le calendrier de 28 jours, avec un taux de réussite de 100 % dans tous les tests de qualité.
- PerformanceLes boîtiers ont démontré un fonctionnement stable dans des environnements commerciaux, sans surchauffage, déformation structurelle ou problèmes de montage des composants signalés au cours de 6 mois d'essais sur le terrain. La finition blanche propre a maintenu son aspect professionnel sans se décolorer ni se gratter.
- Partenariat: Le client a signé un accord de coopération stratégique de 2 ans, nommant Sanjun Hardware comme fournisseur exclusif de boîtiers en tôle pour sa gamme complète de dispositifs de lecture multimédia professionnels.
