Contexte du projet
Avec l'expansion rapide de l'automatisation industrielle et des systèmes de distribution d'énergie, un fabricant leader d'électronique de puissance a lancé un projet de personnalisation ciblé en 2026 pour les boîtiers de puissance. Ces boîtiers sont essentiels pour protéger les modules d'alimentation internes, les cartes de circuits et le câblage, nécessitant des performances stables dans les environnements de l'usine et de la salle de contrôle.
Les principales exigences comprenaient :
- Résistance à la poussière et à l'eau IP54
- Tolérance dimensionnelle ≤±0.03mm
- Dissipation de chaleur efficace pour un fonctionnement continu
- Conception compacte pour les installations à faible espace
- Compatibilité avec les connecteurs d'alimentation standard et les rails de montage
- Qualité stable de production par lots
- Finis de surface durables pour une utilisation à long terme
Sanjun Hardware a été sélectionné pour sa technologie de tôle de précision, sa conception professionnelle de dissipation de chaleur et son expérience éprouvée dans la personnalisation des enceintes électriques industrielles.
Processus de fabrication des composants de base

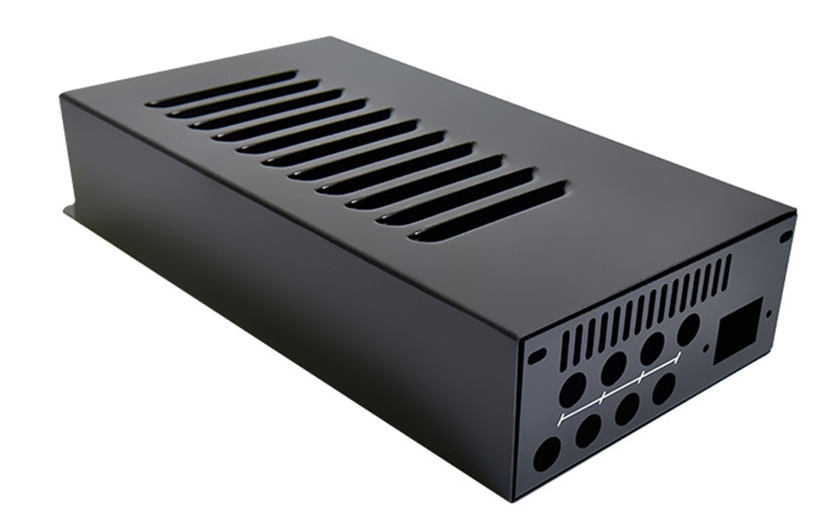

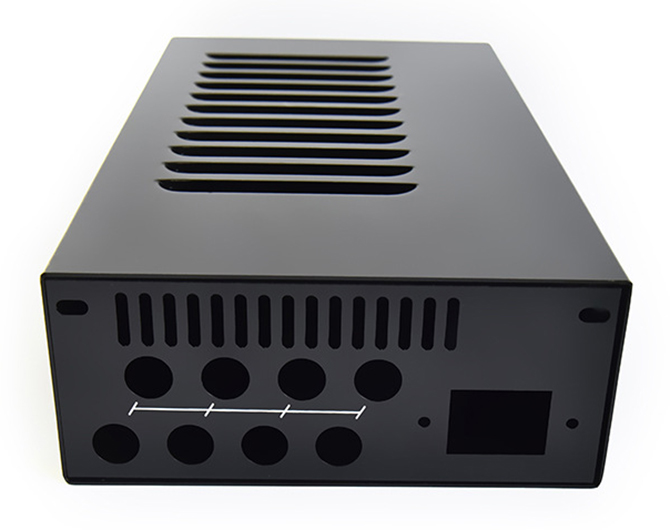

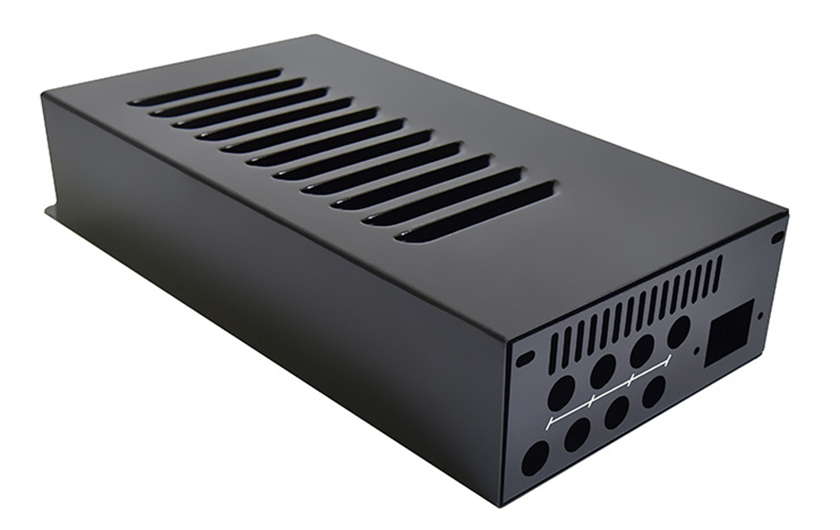

L'enceinte de boîte électrique se compose de l'enceinte principale, du couvercle de ventilation supérieur, du panneau de connecteur avant et des supports de montage. Toute la production suit les normes de qualité ISO 9001 et les spécifications de boîtier électrique industriel.
1. Sélection des matériaux & Pré-traitement
- Enclosure principale & panneaux: tôle d'acier galvanisée laminée à froid de 1,0 mm, fournissant une résistance structurelle élevée et une résistance à la corrosion de base.
- Pré-traitement: Dégraissage à ultrasons entièrement automatisé, dérustification et phosphation pour créer une base de surface propre et haute adhésion idéale pour le revêtement en poudre électrostatique.
2. Artisanat de fabrication de base
- Coupe laser de précision: Coupe laser de fibre 8000W avec tolérance ± 0,02 mm, utilisant du gaz d'aide à l'azote pour minimiser la distorsion thermique et maintenir l'intégrité du matériau.
- Bendage CNC & Former: machine de pliage CNC à 9 axes avec des broches personnalisées, assurant le relèvement ≤0.02mm et des dimensions structurelles cohérentes.

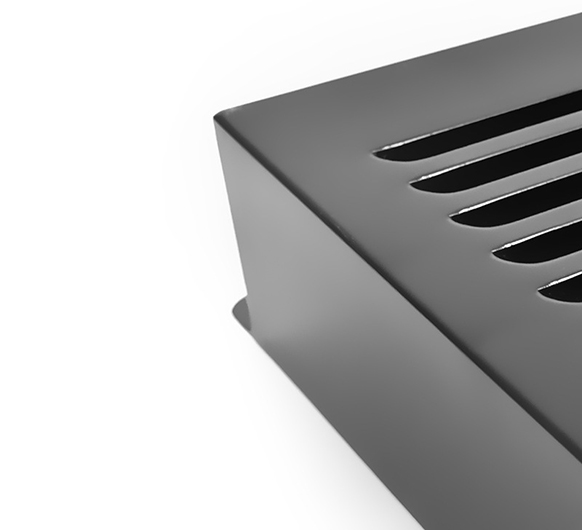

- Structure de dissipation de chaleur: fentes de ventilation perforées de précision sur le couvercle supérieur et le panneau avant, conçues pour optimiser le flux d'air et maintenir des températures de fonctionnement optimales pour les composants électriques internes.
- Revêtement en poudre électrostatique
- Assemblée & Établissement: joints en mousse de haute densité intégrés dans les coutures de l'enceinte pour assurer un étanchéité. Des supports de montage renforcés avec trous de montage de précision sont intégrés dans l'enceinte pour une installation sûre.
3. Contrôle de qualité & Tests
- Inspection dimensionnelle: mesure CMM pour confirmer la tolérance ≤±0.03mm et la compatibilité avec les connecteurs d'alimentation standard.
- Test de protection IP54: test de résistance à la poussière et à l'eau selon les normes IEC 60529.
- Test de dissipation de chaleur: imagerie thermique pour vérifier le flux d'air efficace et le contrôle de la température sous pleine charge.
- Test d'ajustement du connecteur: test d'assemblage avec les connecteurs d'alimentation du client pour assurer l'ajustement sans faille et l'intégrité du signal.
- Inspection fonctionnelle complète: inspection à 100% avant livraison pour zéro défauts.
Défis du projet et Solutions
1. Défi: Équilibrer la dissipation de chaleur et la protection contre la poussière
La boîte électrique nécessite un flux d'air efficace pour éviter la surchauffe, tout en nécessitant de protéger les composants internes de la poussière et des débris courants dans les environnements industriels.
Solution: Nous avons conçu un système de ventilation multi-couches avec des fentes perforées de précision et des filtres à poussière amovibles, permettant un flux d'air optimal tout en empêchant l'entrée de poussières. Chaque boîtier est soumis à des tests de flux d'air pour s'assurer que les performances répondent aux spécifications.
2. Défi: Conception compacte avec intégrité structurelle
Le boîtier doit être compact pour les installations à faible espace, mais suffisamment robuste pour supporter des modules de puissance internes lourds.
SolutionGrâce à l’analyse des éléments finis (FEA), nous avons optimisé la structure interne avec des nervures de renforcement légères, améliorant la résistance structurelle de 20% sans augmenter l’empreinte globale.
3. Défi: Cohérence élevée dans la personnalisation de petits lots
Le client avait besoin de 350 unités avec une apparence, une taille et une performance uniformes sur toutes les unités.
SolutionLes lignes de production automatisées et le contrôle statistique des processus (SPC) sont utilisés pour surveiller les paramètres de traitement en temps réel. L'inspection d'échantillonnage est effectuée par 25 unités pour assurer la stabilité de la taille, de la finition de surface et des performances fonctionnelles.
4. Défi: Compatibilité avec les connecteurs d'alimentation standard
Le boîtier doit accueillir parfaitement les connecteurs d'alimentation standard et les harnais de câblage.
Solution: Nous avons utilisé la technologie de positionnement laser pour assurer la précision des trous de connecteur à ±0,01 mm. L’assemblage d’échantillons de pré-production a été effectué avec le matériel du client pour vérifier la compatibilité avant la production en masse.
Résultats du projet
- Livraison : 350 unités achevées et livrées 4 jours avant le calendrier de 30 jours, avec un taux de réussite de 100% dans tous les tests.
- Performance: Les boîtiers fonctionnent de manière stable dans les environnements de la salle de contrôle et industriels, sans surchauffage, accumulation de poussière ou problèmes structurels signalés.
- Partenariat: Le client a signé un accord de coopération stratégique de deux ans, nommant Sanjun Hardware comme fournisseur exclusif de boîtiers en tôle pour sa gamme complète de boîtes électriques.
