Custom Power Box Sheet Metal Enclosures with Efficient Heat Dissipation

電源ボックスのカスタム板金シェル

工業自動化と配電システムの急速な拡張に伴い、大手電力電子メーカーは2026年に電源ボックスの筐体に対するカスタマイズプロジェクトを開始した。これらのハウジングは、内部電源モジュール、回路基板、配線を保護するために重要であり、工場の作業場や制御室の環境で安定した性能が必要です。

主な要件は次のとおりです。

三俊金属は、精密板金技術、専門的な放熱設計、工業用電源ハウジングのカスタマイズに関する良好な記録により選ばれた。

電源ボックスハウジングは、メインハウジング、上部通気カバー、フロントコネクタパネル、取り付けブラケットから構成されています。すべての生産はISO 9001品質基準と工業電源ハウジング仕様に準拠している。

精密レーザー切断：8000 Wファイバレーザー切断機、公差は±0.02 mmで、窒素補助ガスを用いて熱変形を最大限に減少し、材料の完全性を維持する。
数値制御ベンドマシン、成形：9軸NC曲げ機、カスタムクランプ付き、リターン≦0.02 mm、構造寸法が一致することを確保する。

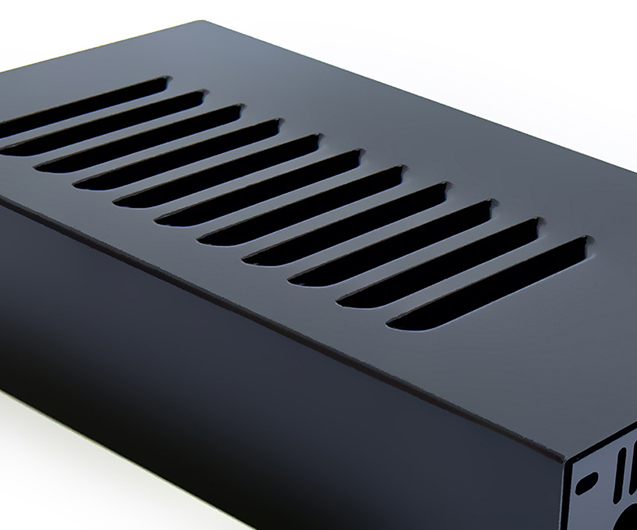

放熱構造：トップカバーとフロントパネルの精密プレス通風槽は、空気流を最適化し、内部電源アセンブリの最適な動作温度を維持することを目的としている。
せいでんふんまつふきつけ
- 室内制御室環境：室内級静電粉末塗料、表面が滑らかで、付着力が良く、防錆性能が良い。
- 工業工場環境：屋外級静電粉末塗料、防腐と耐候性を有し、劣悪な条件下での耐久性を確保する。

  被覆層の厚さは60〜120μmに厳密に制御され、均一な被覆と永続的な保護を実現する。
組み立てと、密封：高密度発泡ガスケットをハウジングの継ぎ目に埋め込み、密封を確保する。精密な取り付け穴を備えた補強取付ブラケットは、安全な取り付けを確保するためにハウジングに統合されています。

電源ボックスには、過熱を防ぐために効率的なガス流が必要であるとともに、工業環境で一般的に発生するほこりや破砕から内部コンポーネントを保護する必要があります。

解決策：精密パンチ溝と取り外し可能なダストフィルターを備えた多層換気システムを設計し、ダストの侵入を防止しながら最適な気流を実現しました。各ハウジングは、仕様に準拠したパフォーマンスを確保するために気流テストを受けています。

空間的に制限された設置の場合、筐体はコンパクトである必要がありますが、大型内部電源モジュールをサポートするためには十分に堅牢である必要があります。

解決策：有限要素分析（FEA）により、軽量補強リブを用いて内部構造を最適化し、全体の敷地面積を増やすことなく構造強度を20%向上させた。

お客様は、350台のデバイスに統一された外観、サイズ、性能を要求しています。

解決策自動ラインおよび統計プロセス制御（SPC）は、加工パラメータをリアルタイムで監視するために使用される。25ユニットごとにサンプリング検査を行い、寸法、表面仕上げ、機能性能の安定性を確保した。

ハウジングは、標準電源コネクタとハーネスをシームレスに収容する必要があります。

解決策：レーザー位置決め技術を用いてコネクタ孔の精度が±0.01 mm以内であることを確保する。量産前に、顧客のハードウェアを使用して試作サンプル組立を行い、互換性を検証した。

納入：350台のユニットは30日前に納入を完了し、すべての試験合格率は100%であった。
性能：ハウジングは制御室と工業環境の中で安定して運行でき、過熱、塵蓄積或いは構造問題の報告がない。
パートナーシップ：お客様は、フルシリーズの電源ボックスのために三俊金属を独自の板金シェルベンダーとして指定する2年間の戦略的パートナーシップ契約に署名しました。
