DFM 규칙을 활용하여 CFM 손실 없이 판금의 열 비용을 절감하세요

효과적인 판금 열 관리는 현대 전자 장비 케이스 설계에서 가장 중요한 과제 중 하나입니다. 설계자들은 공기 흐름을 극대화하는 동시에 제품 제작 비용을 예산 범위 내로 유지하려고 할 때, 복합적인 절충안에 직면하는 경우가 많습니다.

• 높은 CFM(분당 입방피트) 요구 사항과 과도한 팬 정압 손실 사이의 균형을 맞추는 것.
• 열 방출을 개선하지만 CNC 펀칭 또는 레이저 절단 비용을 증가시키는 복잡한 판금 통풍구 설계.
• 구조적 강성과 EMI 차폐를 유지하면서 환기 개방 면적 비율을 극대화합니다.
• 대량 생산 시 공구 마모 및 제조 소요 시간을 줄입니다.

~에 산준 하드웨어15년 이상의 OEM/ODM 경험을 보유한 최고의 판금 가공 회사로서, 당사는 열 시뮬레이션과 비용 효율적인 제조 사이의 간극을 메워드립니다. 맞춤형 정밀 2U 랙 섀시부터 견고한 옥외 통신 전원 캐비닛 및 BESS 인클로저에 이르기까지, 당사의 엔지니어링 팀은 무료 판금 DFM 검토 서비스, 엔드 투 엔드 맞춤형 레이아웃 설계, 24시간 견적 제공, 그리고 열 병목 현상을 제거하는 신속한 프로토타이핑부터 생산까지의 서비스를 제공합니다.

열 설계 간소화(DFM)에서 공기 흐름과 제조 비용의 균형 맞추기

최적의 전자 장비 케이스 냉각을 위해서는 유체 역학에 대한 깊이 있는 이해와 실용적인 판금 설계 원칙을 결합해야 합니다. 효과적인 냉각은 필수적입니다. 열 관리 DFM 공기 흐름 저항, 구조적 강성, 제조 가능성 및 비용을 동시에 고려합니다.

팬 정압 및 작동점 이해

적절한 냉각 팬을 선택하려면 시스템 임피던스를 분석하여 팬이 설계된 작동 곡선에서 효율적으로 작동하는지 확인해야 합니다.

• 팬 작동점 정렬: 시스템 저항 곡선과 팬 성능 곡선의 교차점에서 실제 팬 작동점과 전달되는 풍량(CFM)이 결정됩니다. 팬의 정압 저항이 높을수록 풍량이 급격히 감소합니다.
• 임피던스 완화: 과도한 판금 공기 흐름 제한은 팬 작동 지점을 저효율 영역으로 이동시켜 팬 전력 소비, 소음 및 단위 비용을 증가시킵니다.

천공 패널 압력 강하에서 개방 면적 비율의 딜레마

구조적 무결성을 희생하지 않고 천공 패널의 압력 강하를 최소화하려면 환기 개방 면적 비율을 최대화하는 것이 필수적입니다.

• 천공 패널 압력 강하: 환기구 개방 면적 비율이 낮으면 국부적인 난류가 발생하여 흡입구 및 배기구 벽면을 가로지르는 정압 손실이 증가합니다.
• 구조적 절충: 개방 면적 비율을 60% 이상으로 높이면 CNC 펀칭 또는 벤딩 과정에서 판금 변형이 발생하여 더 두꺼운 판재를 사용해야 하므로 재료비가 증가할 수 있습니다.

따라서 천공 패널의 압력 강하와 구조적 강도 사이의 균형을 맞추는 것은 판금 열 관리의 핵심적인 부분입니다.

비용 효율적인 판금 환기 설계를 위한 DFM 규칙

설계 초기 단계에서 스마트한 판금 DFM(설계 제조성) 규칙을 적용하면 필요한 공기 유량을 유지하면서 단위 비용을 크게 절감할 수 있습니다. 실용적인 판금 환기 설계는 CFM(분당 입방피트), 툴링 효율성, 패널 강도 및 압력 손실 간의 균형을 맞춰야 합니다.

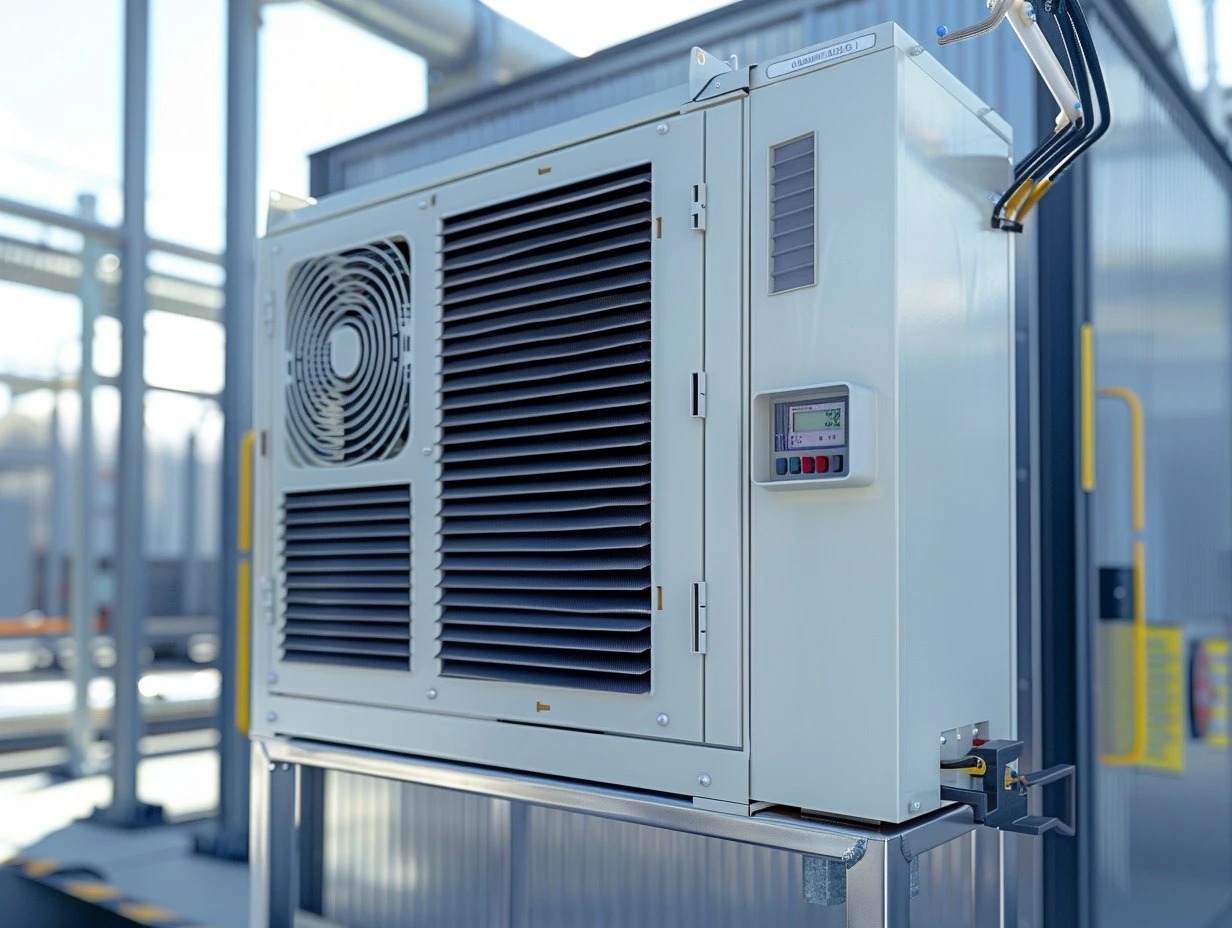

적절한 환기 패턴 선택: 천공형 vs. 벌집형 vs. 루버형

각 판금 환기 설계는 열 요구 사항, EMI 보호 및 제조 예산에 따라 뚜렷한 장점을 제공합니다.

• 천공형 통풍 패턴: 원형 또는 사각형의 엇갈린 구멍을 사용하는 표준 천공형 통풍 패턴은 높은 개방 면적 비율, CNC 펀칭의 용이성, 낮은 공구 비용 및 구조적 강도 사이에서 최상의 균형을 제공합니다.
• 벌집형 통풍구: 벌집형 통풍구는 우수한 개방 면적 비율과 최적의 공기 흐름 방향성을 제공하며 압력 강하가 낮지만, 특수 클러스터 툴링 또는 레이저 가공이 필요합니다.
• 루버 환기 설계: 루버 환기 설계는 방수형 실외 용도에 탁월하지만, 일반적인 천공 패턴에 비해 공기 흐름 저항이 더 높습니다.

따라서 천공형 환기 패턴, 벌집형 환기구 및 루버 환기 설계 중에서 선택할 때는 단열 성능과 제조 비용을 모두 고려해야 합니다.

판금 환기구 가공 최적화

제조 과정에서의 공구 효율성은 사이클 시간, 기계 마모 및 최종 단가에 직접적인 영향을 미칩니다.

• 홀 피치 표준화: 일관된 피치와 홀 크기를 유지함으로써 다중 홀 클러스터 펀치를 사용하여 한 번의 타격으로 여러 개의 판금 환기 홀을 만들 수 있어 CNC 기계의 작동 시간을 획기적으로 단축할 수 있습니다.
• 굽힘선과의 근접성: 판금 통풍구를 굽힘선으로부터 판금 두께의 최소 2~3배 이상 떨어뜨려 놓으면 성형 중 구멍 변형을 방지하고 비용이 많이 드는 2차 재작업을 줄일 수 있습니다.

적용 시나리오: 산준 하드웨어가 실제 열 관리 병목 현상을 해결하는 방법

열 관리 DFM(설계 제조성) 규정을 적용하려면 특정 운영 환경에 맞춘 제조 기술이 필요합니다. 산준 하드웨어는 까다로운 산업 분야에서 어떻게 가치를 제공하는지 여기에서 확인할 수 있습니다.

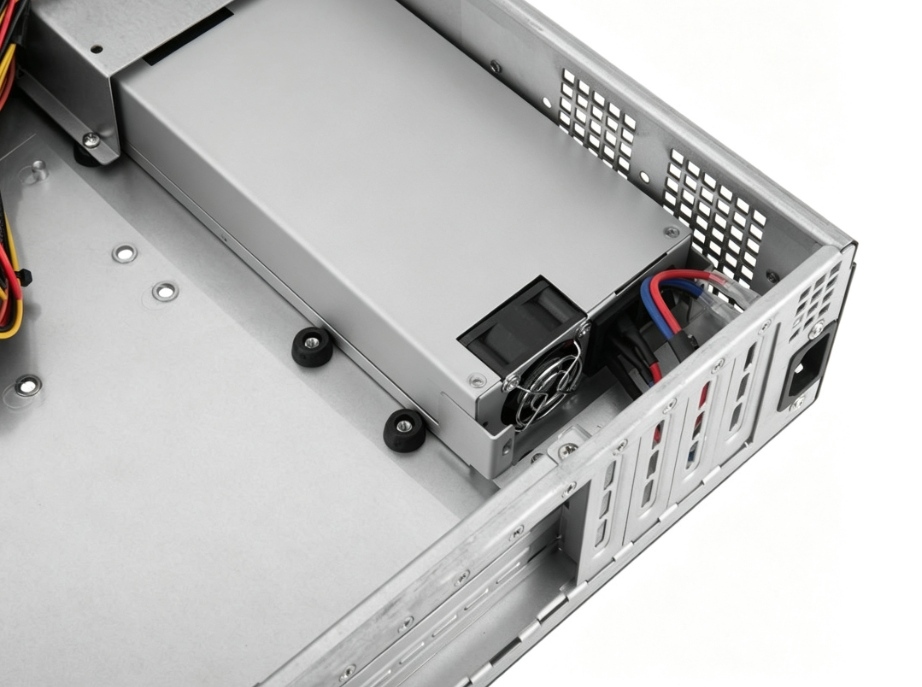

엔터프라이즈 데이터 센터: 정밀 2U 랙 섀시 냉각

고밀도 서버 섀시 엄격한 치수 제약 조건 하에서 뜨거운 부품 전체에 지속적이고 균일한 공기 흐름이 필요합니다.

• 문제점: 높은 부품 밀도로 인해 소형 2U 서버 케이스 내부에 팬의 정압 저항이 크게 증가하여 열 스로틀링 위험이 발생합니다.
• SanJun 맞춤형 솔루션: 당사는 인클로저 공기 흐름 최적화를 지원하기 위해 전면 패널과 후면 배기 패널에 최적화된 피치를 가진 고밀도 천공 통풍 패턴을 설계합니다.
• 결과적으로, 구조 패널의 평탄도를 유지하면서 58%의 개방 면적 비율을 달성하고, 팬 작동 지점 성능을 최적화하며, 전체 섀시 스탬핑 비용을 절감할 수 있었습니다.

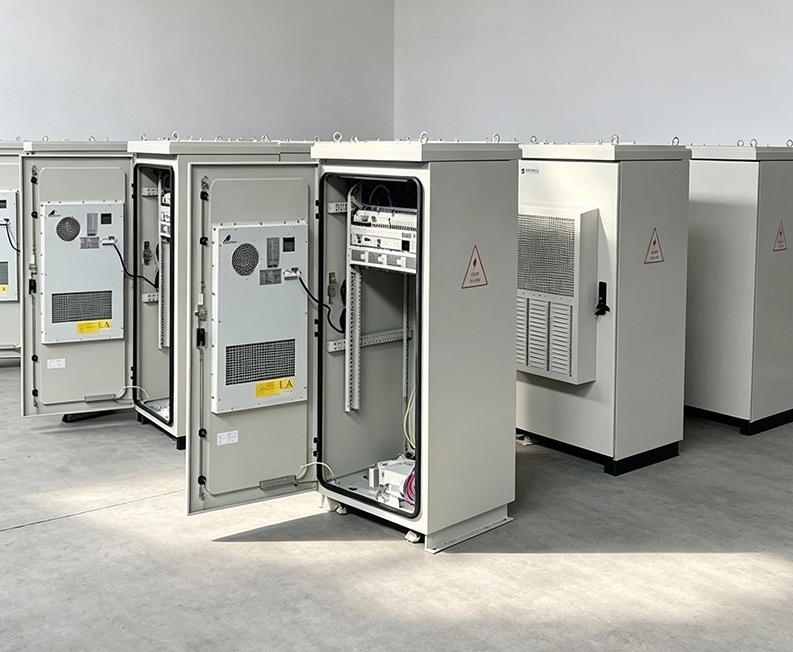

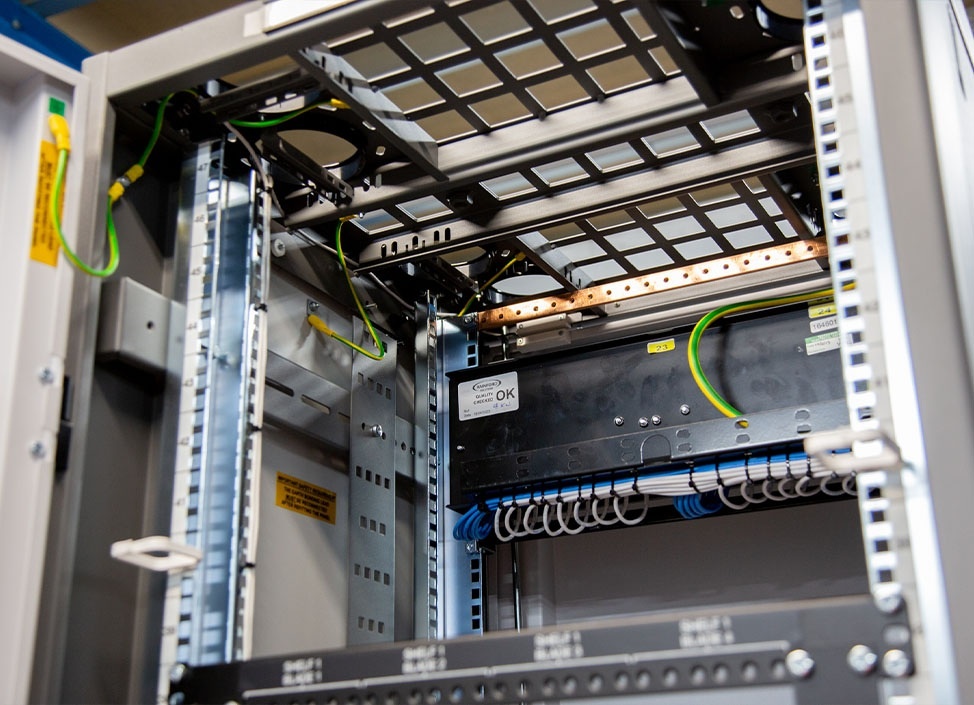

고출력 옥외 캐비닛: 에너지 저장 및 통신 인클로저 공기 흐름 최적화

옥외 에너지 저장 시스템(BESS) 및 통신 캐비닛 내부 전자 장치를 기상 요소로부터 보호하면서 효과적인 인클로저 공기 흐름 최적화가 필요합니다.

• 문제점: 루버형 환기구와 비막이 덮개는 공기 흐름을 제한하여 팬이 더 열심히 작동하게 하고 에너지 사용량을 증가시킵니다.
• 산준 맞춤형 솔루션: 산준 하드웨어는 방향성 루버와 먼지 필터 뒤에 최적화된 벌집형 통풍구를 결합한 하이브리드 판금 환기 설계 패턴을 통합합니다.
• 결과: 부품 수명 연장, 팬 소음 감소, 에너지 소비 절감, 그리고 견고한 IP 등급 구조 성능.

SanJun 하드웨어로 열 성능을 최적화하세요

SanJun Hardware는 판금 열 관리 성능과 제조 효율성의 균형을 맞추는 데 도움을 드리기 위해 시스템 CFM을 저하시키지 않으면서 비용을 절감하도록 설계된 포괄적인 엔지니어링 지원을 제공합니다.

무료 DFM 및 구조 CAD 설계: 당사는 판금 DFM 검토 및 생산 준비가 완료된 도면을 무료로 제공하여 생산 전에 구멍 간격, 통풍구 배치, 환기구 개방 면적 비율 및 굽힘선 공차를 최적화합니다.

• 24시간 이내 빠른 견적 제공: 신속한 비용 추정 및 제조 가능성 피드백을 통해 엔지니어링 팀은 촉박한 프로젝트 일정을 차질 없이 진행할 수 있습니다.
• 신속한 프로토타입 제작부터 대량 생산까지: 7~10일간의 프로토타입 제작을 통해 공기 흐름 지표, 팬 정압 및 장착 적합성을 검증한 후, 비용 효율적인 대량 생산으로 원활하게 전환하십시오.
• 최소 주문 수량(MOQ)이 낮고 제작 방식이 유연합니다. 금형 제작 없이 1개 시제품 제작이 가능하여 처음부터 완벽한 맞춤 제작 제어권을 제공합니다.

열 관리 병목 현상이나 과도한 제조 비용으로 인해 하드웨어 설계가 타협되는 일이 없도록 하십시오. 지금 바로 SanJun Hardware에 문의하세요. 맞춤형 인클로저에 대한 무료 판금 DFM 검토, 24시간 도면 생성 및 경쟁력 있는 가격을 받아보세요.

자주 묻는 질문

질문: 환기구 면적 비율은 열 관리 및 판금 제조 비용에 어떤 영향을 미칩니까?

A: 환기구 면적 비율이 높을수록 공기 저항과 팬의 정압 강하가 줄어들어 팬이 더 낮은 에너지 소비량으로 최대 풍량을 공급할 수 있습니다. 그러나 이 비율이 60%를 초과하면 판금 가공 시 펀칭이나 벤딩 과정에서 변형이 발생할 수 있어 특수 공구나 더 두꺼운 재료를 사용해야 하므로 단가가 상승합니다.

질문: 정압 강하와 생산 효율 사이에서 최적의 균형을 제공하는 환기 패턴은 무엇입니까?

A: 일반적으로 엇갈린 배치로 배열된 표준 원형 천공 환기 패턴이 최적의 균형을 제공합니다. 벌집형 환기구 또는 루버에 비해 표준 CNC 클러스터 펀치를 사용하여 신속하고 저렴하게 제작할 수 있으면서도 정압 저항이 낮아 높은 개방 면적 비율을 제공합니다.

질문: 판금 환기 패턴 설계 시 팬 정압이 중요한 이유는 무엇입니까?

A: 팬 정압은 밀폐된 공간이 공기 흐름에 가하는 저항을 나타냅니다. 판금 환기구가 너무 작거나 간격이 너무 넓으면 시스템 임피던스가 증가하여 팬 작동 지점이 최적 범위에서 벗어나 실제 전달되는 공기량(CFM)이 크게 감소합니다.

질문: 도면이 완전히 확정되기 전에 판금 열 설계 결함 방지법(DFM) 검토를 진행할 수 있습니까?

A: 네. 초기 판금 DFM 검토를 통해 엔지니어는 최종 CAD 확정 전에 구멍 간격, 패널 두께 및 통풍구 패턴 위치를 조정할 수 있으므로 비용이 많이 드는 금형 수정 작업을 방지하고 제조 비용을 낮추면서 전자 장치 케이스의 냉각 성능을 향상시킬 수 있습니다.
