Projekthintergrund
Mit dem raschen Ausbau von intelligenten Gebäude- und Industrieautomatisierungssystemen hat ein führender Hersteller von Sicherheits- und Steuergeräten im Jahr 2026 ein gezieltes Anpassungsprojekt für Steuerbox-Gehäuse gestartet. Diese Gehäuse sind entscheidend für den Schutz interner Steuermodulen, Sensoren und Kommunikationsschnittstellen, die eine stabile Leistung sowohl in kommerziellen als auch industriellen Umgebungen erfordern.
Zu den wichtigsten Anforderungen gehören:
- IP54 Staub- und Wasserbeständigkeit
- Dimensionale Toleranz ≤±0.03mm
- Langlebige, korrosionsbeständige Oberflächenverbindungen
- Kompaktes Design für Wandmontage
- Kompatibilität mit Standard-Steuerkomponenten und Montagehardware
- Stabile Chargenproduktionsqualität
- Hochsichtige Farbkodierung für Sicherheitsanwendungen
Sanjun Hardware wurde für seine Präzisionsblechtechnologie, professionelle Oberflächenbehandlungsfähigkeiten und bewährte Erfolgsbilanz bei der Anpassung von industriellen Steuergehäusen ausgewählt.
Herstellungsprozess von Kernbauteilen

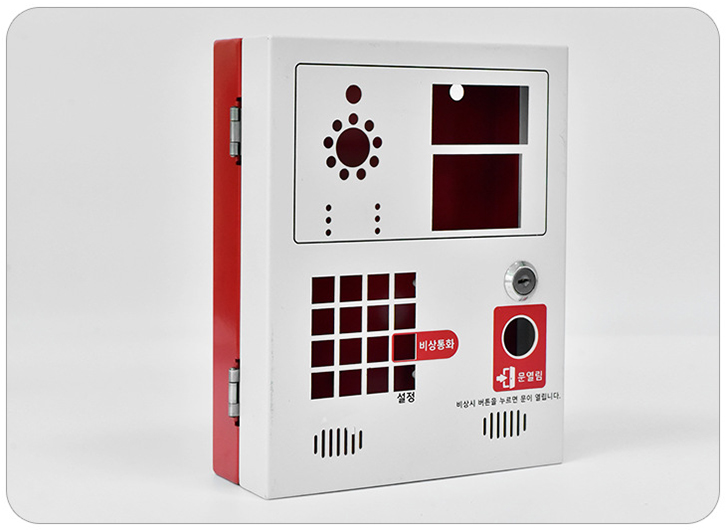

Das Steuerkastengehäuse besteht aus dem Hauptgehäuse, dem vorderen Bedienfeld, der hinteren Befestigungsplatte und der integrierten Scharnierbau. Die gesamte Produktion entspricht den Qualitätsstandards ISO 9001 und den Spezifikationen für industrielle Steuergehäuse.
1. Materialauswahl & Vorbehandlung
- Hauptgehäuse & Platten: 1,0mm kaltgewalztes verzinktes Stahlblech, das hohe strukturelle Festigkeit und grundlegende Korrosionsbeständigkeit bietet.
- Vorbehandlung: Vollautomatisierte Ultraschall-Entfettung, Entrostung und Phosphatierung, um eine saubere, hochhaftende Oberflächenbasis zu schaffen, die ideal für elektrostatische Pulverbeschichtungen ist.
2. Kern Fertigung Handwerk
- Präzisionslaserschneiden: 8000W Faserlaserschneider mit ±0,02 mm Toleranz, mit Stickstoff-Assistenzgas, um Wärmeverzerrung zu minimieren und die Materialintegrität zu erhalten. Dies gewährleistet genaue Schnitte für Sensorlöcher, Tastaturausschnitte und Displayfenster.
- CNC Biegen & Formung: 9-Achs-CNC-Biegemaschine mit kundenspezifischen Jigs, die die Rückfederung ≤0.02mm und konsistente strukturelle Abmessungen gewährleisten. Dies ist von entscheidender Bedeutung für die genaue Ausrichtung des Scharniersystems und die enge Passform der Frontplatte.

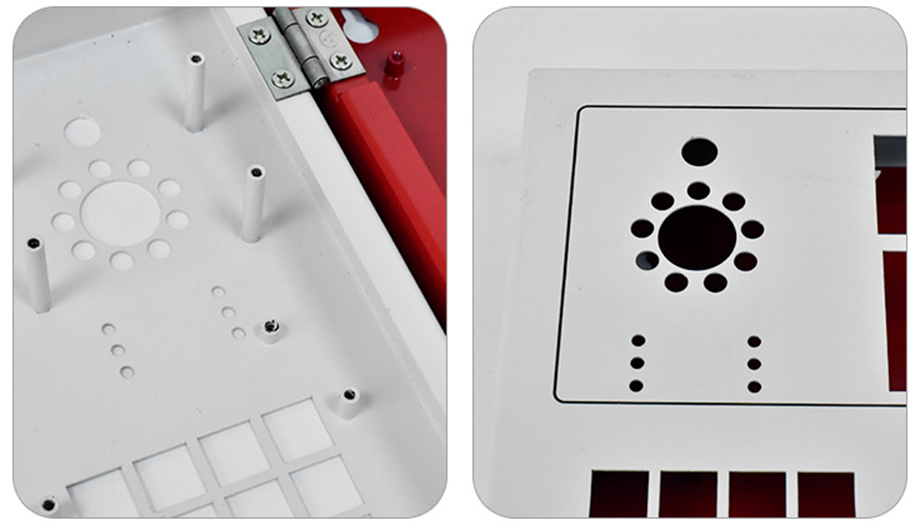

- Präzisionsbohrbearbeitung: Laserpositionierung und CNC-Stanztechnologie werden verwendet, um die Genauigkeit von Komponentenmontagelöchern, Sensoröffnungen und Lüftungsschlitzen innerhalb von ±0,01 mm zu gewährleisten. Dies garantiert eine nahtlose Integration mit internen Steuermodulen.
- Elektrostatische Pulverbeschichtung

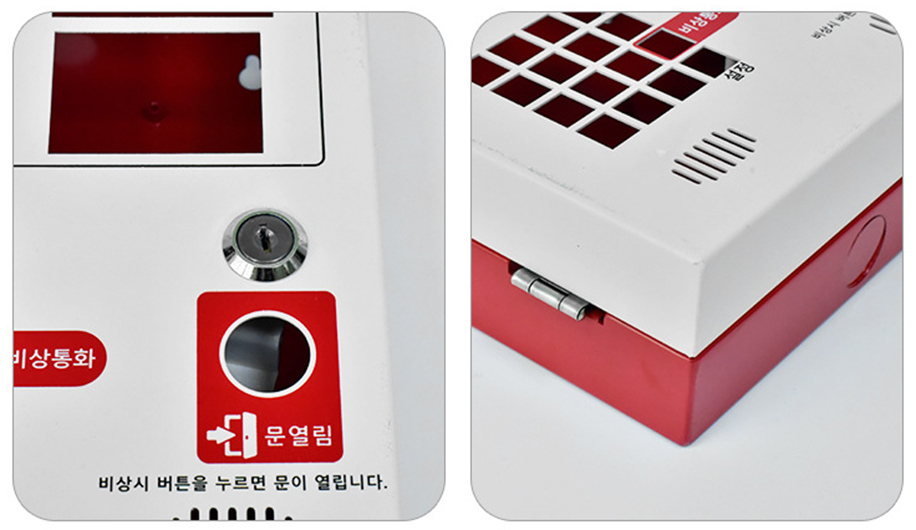

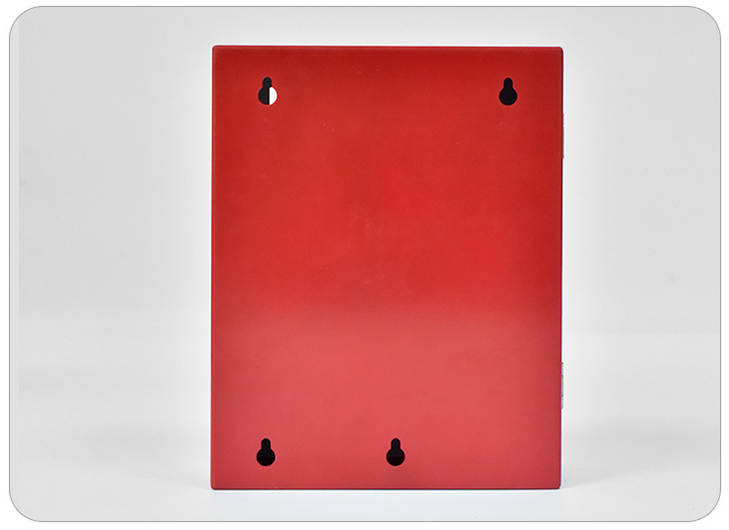

- Montage & Dichtung: Schwere Edelstahlscharniere sind für einen zuverlässigen Türbetrieb in das Gehäuse integriert. Hochdichte Schaumdichtungen, die in die Gehäusennähte eingebettet sind, sorgen für eine dichte Dichtung, während verstärkte Montagebügel mit Präzisionslöchern eine sichere Wandmontage ermöglichen.
3. Qualitätskontrolle & Testen
- Dimensionsprüfung: CMM-Messung zur Bestätigung der Toleranz ≤±0,03mm und der Kompatibilität mit Standard-Steuerkomponenten.
- IP54 Schutzprüfung: Staub- und Wasserbeständigkeitsprüfung nach IEC 60529.
- Beschichtungsprüfung: Haftung-, Härte- und Korrosionsbeständigkeitsprüfung für weiße und rote Pulverbeschichtungen.
- Scharnier Haltbarkeitstest: Wiederholte Türöffnungs- und Schließzyklen, um langfristige Zuverlässigkeit zu gewährleisten.
- Vollfunktionelle Inspektion: 100% Inspektion vor Lieferung auf Null Mängel.
Projektherausforderungen & Lösungen
1. Herausforderung: Präzise Ausrichtung von Mehrkomponentenöffnungen

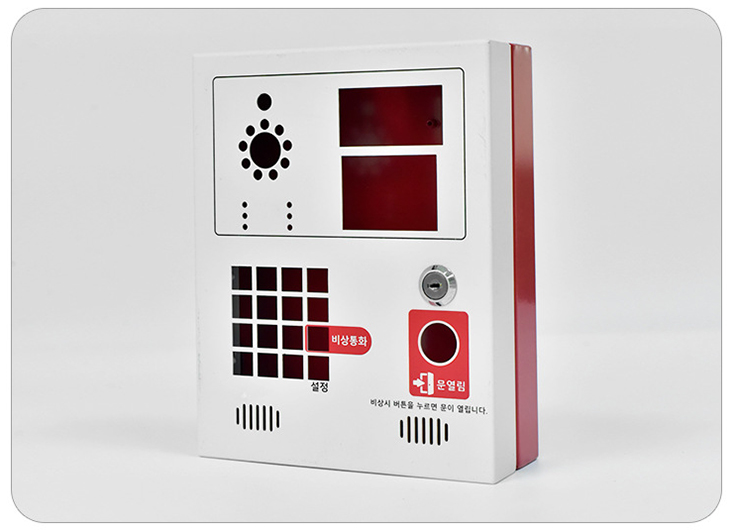

Die Steuerbox verfügt über ein komplexes Frontpanel mit mehreren Öffnungen für Sensoren, Tastaturen und Displays, die extrem hohe Präzision erfordern, um eine nahtlose Komponentenintegration zu gewährleisten.
LösungWir haben eine Kombination aus Laserschneiden und CNC-Stanzen mit Echtzeit-Positionierungsfeedback verwendet. Vorproduktionsprobenmontage wurde mit der Hardware des Kunden durchgeführt, um die Passform vor der Massenproduktion zu überprüfen und sicherzustellen, dass alle Komponenten perfekt ausgerichtet sind.
2. Herausforderung: Haltbare zweifarbige Oberflächenverbindung

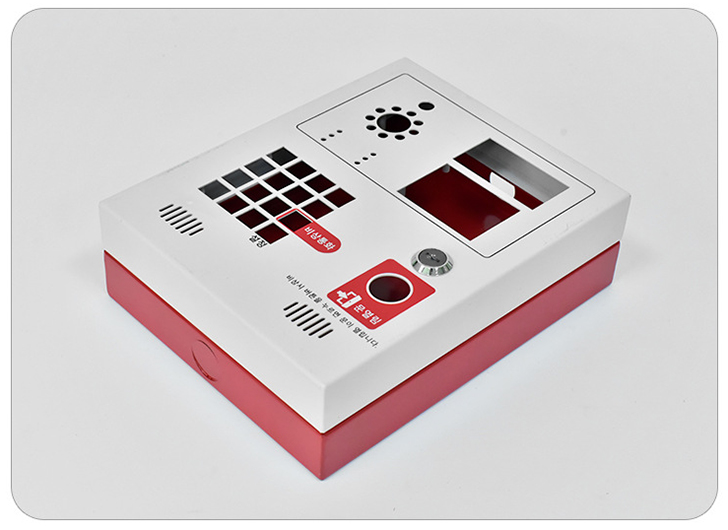

Die Anforderung an eine zweifarbige Oberfläche (weiße Front, roter Körper) mit hoher Korrosionsbeständigkeit stellte Herausforderungen bei der Beschichtungshaftung und der Farbkonsistenz dar.
LösungWir haben einen mehrstufigen Beschichtungsprozess mit präziser Maskierung implementiert, um eine saubere Farbtrennung zu erreichen. Beide Beschichtungen wurden für ihre überlegene Haftung und Witterungsbeständigkeit ausgewählt, und jede Einheit wurde einem Querluuchentest unterzogen, um die Beschichtungsintegrität zu überprüfen.

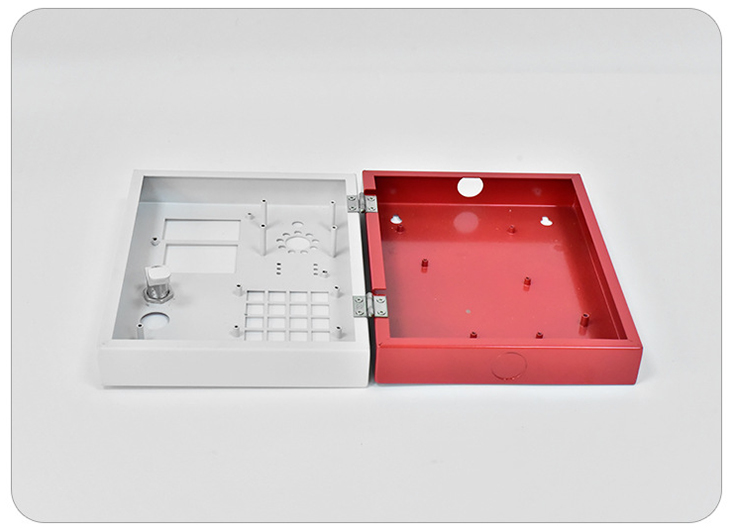

3. Herausforderung: Zuverlässige Scharnier Montage
Das Gehäuse muss den wiederholten Türbetrieb über seine Lebensdauer hinweg unterstützen, was ein robustes und langlebiges Scharniersystem erfordert.
Lösung: Wir haben schwere Edelstahlscharniere mit verstärkten Befestigungspunkten integriert. Jedes Scharnier wurde momentgeprüft und 10.000 Öffnungs-/Schließzyklen ausgesetzt, um langfristige Zuverlässigkeit zu gewährleisten.
4. Herausforderung: Hohe Konsistenz in der Anpassung kleiner Chargen
Der Kunde benötigte 500 Einheiten mit einheitlichem Aussehen, Größe und Leistung in allen Einheiten.
LösungAutomatisierte Produktionslinien und Statistische Prozesssteuerung (SPC) werden zur Überwachung von Verarbeitungsparametern in Echtzeit verwendet. Die Probenaufnahme wird pro 25 Einheiten durchgeführt, um die Stabilität der Größe, der Oberflächenverbindung und der funktionellen Leistung zu gewährleisten.
Projektergebnisse
- Lieferung: 500 Einheiten abgeschlossen und geliefert 5 Tage vor dem 35-tägigen Zeitplan, mit einer 100% Passrate in allen Tests.
- Leistung: Gehäuse arbeiten sowohl in kommerziellen als auch industriellen Umgebungen stabil, ohne Korrosion, Beschichtungsausfälle oder strukturelle Probleme zu melden. Das hochsichtige Rot-Weiß-Farbschema hat die Sicherheit und Benutzerfreundlichkeit für Endbenutzer verbessert.
- Partnerschaft: Der Kunde unterzeichnete eine 3-jährige strategische Kooperationsvereinbarung und ernannte Sanjun Hardware als exklusiven Blechgehäuselieferanten für seine gesamte Linie von Kontrollboxprodukten.
