Contexte du projet
Avec l'expansion rapide de l'informatique de bord et des centres de données à petite échelle, un important fabricant d'infrastructures informatiques a lancé un projet de personnalisation à grande échelle en 2026 pour les enceintes de serveurs montées sur mur. Ces boîtiers sont essentiels pour protéger le matériel de serveur, les commutateurs réseau et les modules d'alimentation dans des environnements à faible espace, nécessitant des performances stables dans les environnements de bureau et industriels.
Les principales exigences comprenaient :
- Résistance à la poussière et à l'eau IP54
- Tolérance dimensionnelle ≤±0.03mm
- Dissipation de chaleur efficace pour un fonctionnement continu
- Conception légère pour un montage mural sécurisé
- Compatibilité avec les équipements standard de 19 pouces
- Qualité de production en masse stable
- Finis de surface durables pour une utilisation à long terme
Sanjun Hardware a été sélectionné pour sa technologie de tôle de précision, sa conception professionnelle de dissipation de chaleur et son expérience éprouvée dans la personnalisation des boîtiers industriels.
Processus de fabrication des composants de base

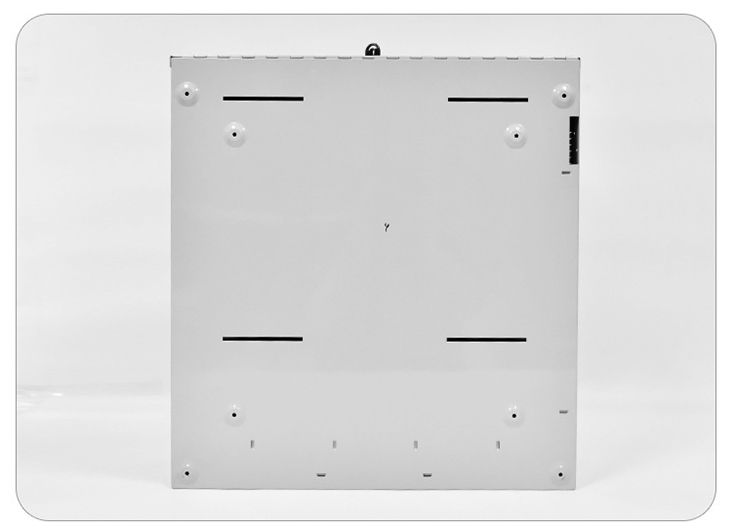

L'armoire de serveur montée au mur se compose de l'enceinte principale, du panneau de porte avant, des panneaux de ventilation latéraux et des supports de montage. Toute la production suit les normes de qualité ISO 9001 et les spécifications de boîtier de serveur industriel.
1. Sélection des matériaux & Pré-traitement
- Enclosure principale & panneaux: tôle d'acier galvanisée laminée à froid de 1,2 mm, fournissant une résistance structurelle élevée et une résistance à la corrosion de base.
- Pré-traitement: Dégraissage à ultrasons entièrement automatisé, dérustification et phosphation pour créer une base de surface propre et haute adhésion idéale pour le revêtement en poudre électrostatique.
2. Artisanat de fabrication de base
- Coupe laser de précision: Coupe laser de fibre 8000W avec tolérance ± 0,02 mm, utilisant du gaz d'aide à l'azote pour minimiser la distorsion thermique et maintenir l'intégrité du matériau.
- Bendage CNC & Former: machine de pliage CNC à 9 axes avec des broches personnalisées, assurant le relèvement ≤0.02mm et des dimensions structurelles cohérentes.
- Structure de dissipation de chaleur: Grilles de ventilation perforées de précision et trous de montage du ventilateur sur les panneaux latéraux, conçus pour optimiser le flux d'air et maintenir des températures de fonctionnement optimales.
- Revêtement en poudre électrostatique
- Assemblée & Établissement: joints en mousse de haute densité intégrés dans le cadre de la porte avant pour assurer un étanchéité. Des supports de montage robustes avec soudures renforcées sont intégrés dans le boîtier pour une installation murale sécurisée.
3. Contrôle de qualité & Tests
- Inspection dimensionnelle: mesure CMM pour confirmer la tolérance ≤±0.03mm et la compatibilité avec l'équipement de rack de 19 pouces.
- Test de protection IP54: test de résistance à la poussière et à l'eau selon les normes IEC 60529.
- Test de dissipation de chaleur: imagerie thermique pour vérifier le flux d'air efficace et le contrôle de la température sous pleine charge.
- Test de charge: test de charge statique des supports de montage pour assurer un support sûr du matériel du serveur.
- Inspection fonctionnelle complète: inspection à 100% avant livraison pour zéro défauts.
Défis du projet et Solutions
1. Défi: Équilibrer la dissipation de chaleur et la protection contre la poussière
L'armoire de serveur nécessite un flux d'air efficace pour éviter la surchauffe, tout en nécessitant de protéger les composants internes de la poussière et des débris.
Solution: Nous avons conçu un système de ventilation multi-couches avec des grilles perforées de précision et des filtres à poussières amovibles, permettant un flux d'air optimal tout en empêchant l'entrée de poussières. Chaque boîtier est soumis à des tests de flux d'air pour s'assurer que les performances répondent aux spécifications.
2. Défi: conception légère pour le montage mural
Le boîtier doit être léger pour une installation facile, mais assez fort pour supporter le matériel de serveur lourd.
SolutionGrâce à l'analyse à éléments finis (FEA), nous avons optimisé la structure interne avec des nervures de renforcement légères, améliorant la résistance structurelle de 20% sans augmenter le poids global.
3. Défi: Cohérence élevée dans la personnalisation par lots
Le client avait besoin de 400 unités avec une apparence, une taille et une performance uniformes pour tous les lots.
SolutionLes lignes de production automatisées et le contrôle statistique des processus (SPC) sont utilisés pour surveiller les paramètres de traitement en temps réel. L'inspection d'échantillonnage est effectuée par 50 unités pour assurer la stabilité de la taille, de la finition de surface et des performances fonctionnelles.
4. Défi: Compatibilité avec l'équipement standard de rack
Le boîtier doit accueillir parfaitement le matériel standard de serveur de 19 pouces et l'équipement réseau.
Solution: Nous avons utilisé la technologie de positionnement laser pour assurer la précision des rails de montage et des fentes d'équipement à ±0,01 mm. L’assemblage d’échantillons de pré-production a été effectué avec le matériel du client pour vérifier la compatibilité avant la production en masse.
Résultats du projet
- Livraison : 400 unités achevées et livrées 6 jours avant le calendrier de 50 jours, avec un taux de réussite de 100% dans tous les tests.
- Performance: Les boîtiers fonctionnent de manière stable dans les environnements de bureau et industriels, sans surchauffage, accumulation de poussière ou problèmes structurels signalés.
- Partenariat: Le client a signé un accord de coopération stratégique de 3 ans, nommant Sanjun Hardware comme fournisseur exclusif de boîtiers en tôle pour sa gamme complète d'armoires de serveurs muraux.
