Latar Belakang Proyek

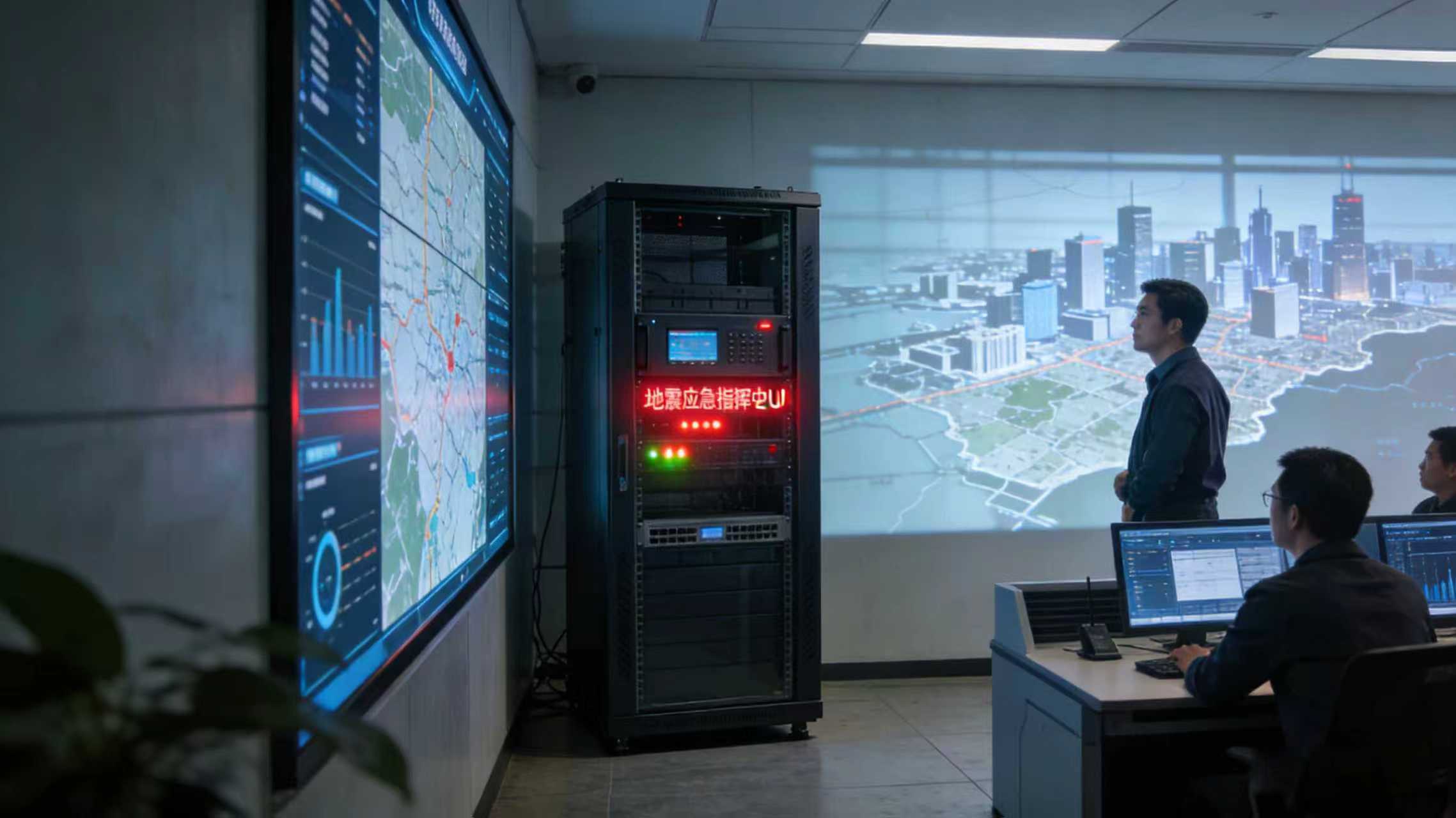

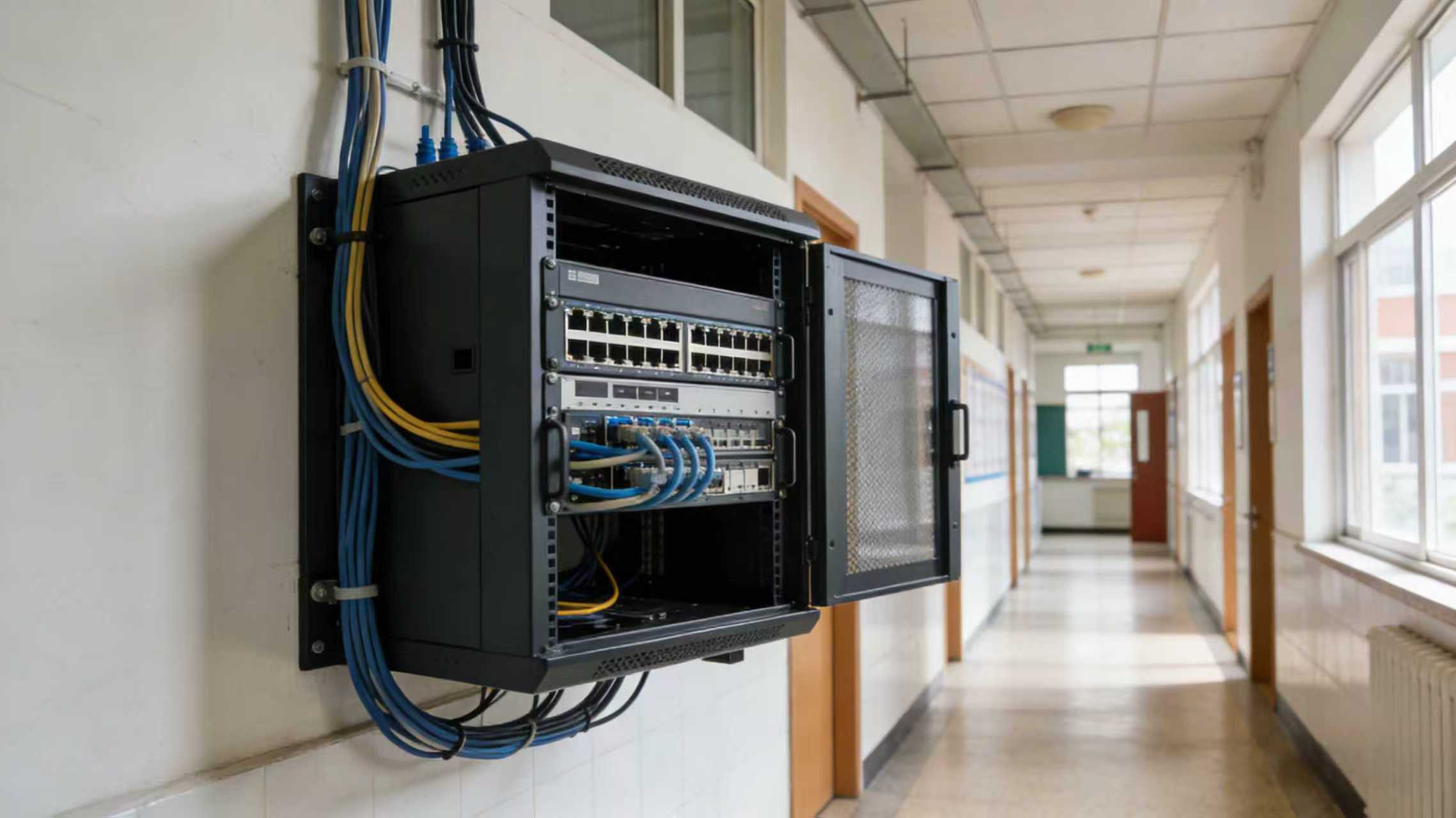

Sebuah penyedia teknologi peringatan dini gempa terkemuka meluncurkan proyek penyebaran tahun 2025, yang membutuhkan 1.500 unit rak 2U untuk terminal peringatan gempa tipe kabinetnya. Terminal ini akan dipasang di pusat komando darurat, infrastruktur publik (misalnya, sekolah, rumah sakit), dan stasiun pemantauan gempa semi-luar ruangan. Persyaratan inti yang disesuaikan dengan industri gempa meliputi:
Sesuai dengan standar rak EIA-310 19 inci (tinggi 88,9 mm) untuk integrasi yang mulus ke dalam kabinet kontrol standar;
Penyelarasan yang tepat dari antarmuka panel depan (port data sensor seismik, port keluaran sinyal peringatan, soket daya—sesuai dengan tata letak multi-antarmuka pada gambar);
Peningkatan pembuangan panas (untuk mengelola panas operasional 45W dari komponen terminal dalam kabinet tertutup);
Desain struktur tahan getaran (untuk menjaga stabilitas di lokasi pemantauan dengan getaran lingkungan yang ringan);
Ketahanan korosi tingkat industri (untuk penggunaan semi-luar ruangan dalam berbagai kondisi lingkungan);
Akurasi dimensi yang seragam di seluruh 1.500 unit untuk memungkinkan perakitan komponen terminal secara massal.
Klien memilih Sanjun Hardware karena ketelitiannya yang telah terbukti dalam kustomisasi lembaran logam, peralatan produksi canggih (laser serat 4000W, mesin pembengkok CNC 8 sumbu), dan kontrol kualitas yang ketat (yang telah divalidasi dalam proyek peralatan industri sebelumnya).
Proses Pembuatan Komponen Inti Lembaran Logam
Produksi Sanjun berfokus pada bagian-bagian utama dari enclosure 2U (rangka enclosure utama, panel antarmuka depan, struktur kisi-kisi pendingin, pegangan pemasangan rak) untuk memenuhi tuntutan khusus peralatan tahan gempa:
1. Pemilihan Material
Rangka Penutup Utama: Baja canai dingin SPCC 1,2 mm (kekuatan tarik 520 MPa) – menyeimbangkan kekakuan struktural untuk pemasangan rak dan ketahanan terhadap getaran.
Kisi-kisi Peredam Panas: Paduan aluminium 6061-T6 setebal 1,0 mm – meningkatkan konduktivitas termal (penting untuk penggunaan di dalam kabinet tertutup) sekaligus mengurangi berat keseluruhan.
Panel Antarmuka Depan: Baja SPCC 1,2 mm – mendukung pemotongan lubang presisi tinggi untuk penyelarasan multi-port tanpa deformasi.
2. Keahlian Inti

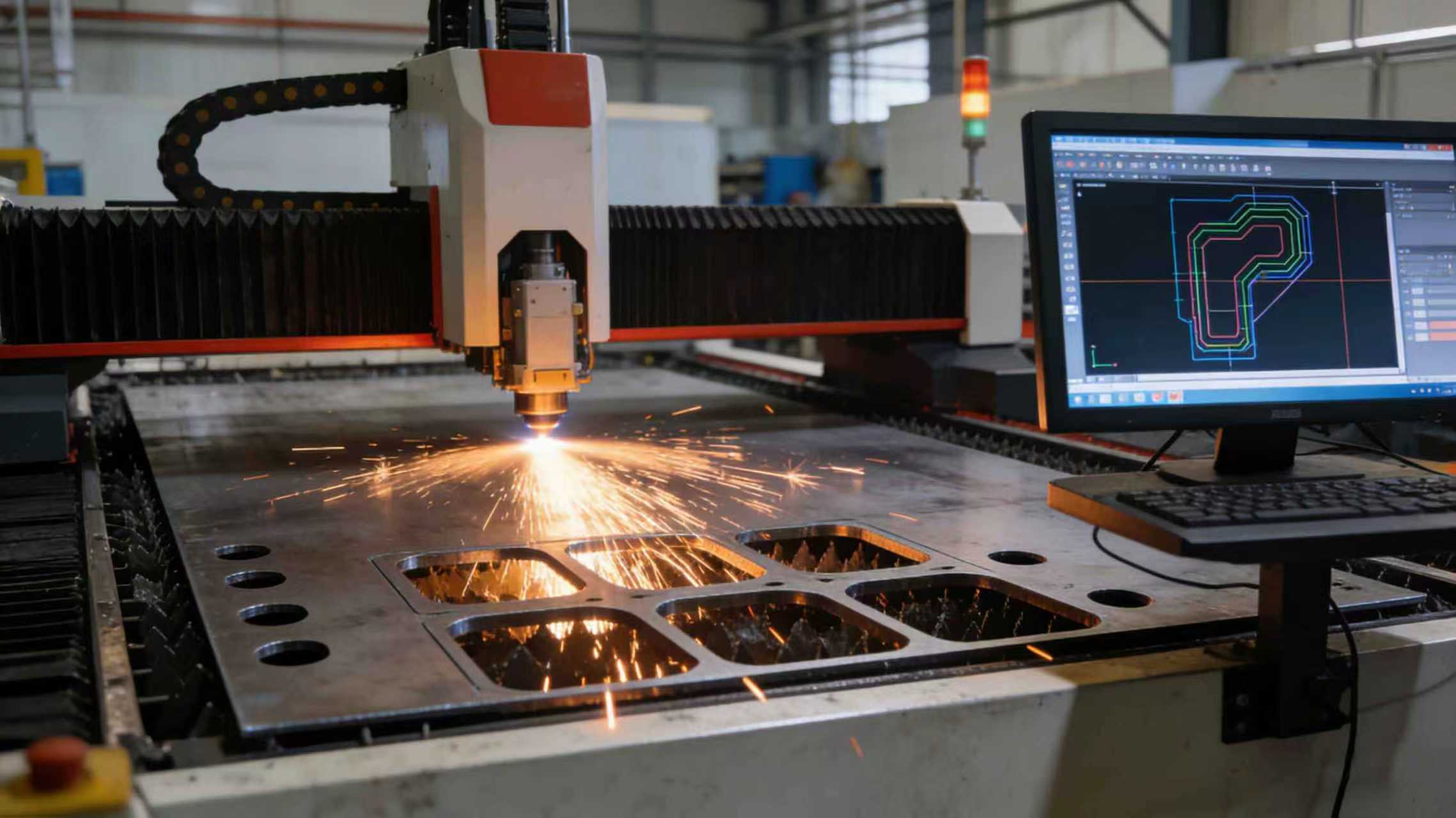

Pemotongan LaserLaser serat optik 4000W (toleransi ±0,05mm) memotong lubang antarmuka panel depan (port data seismik, keluaran sinyal, soket daya) dan slot panas bersudut (slot memanjang pada gambar). Tepi bebas gerinda (Ra ≤0,8μm) menghilangkan pemrosesan sekunder yang dapat mengganggu keselarasan antarmuka.

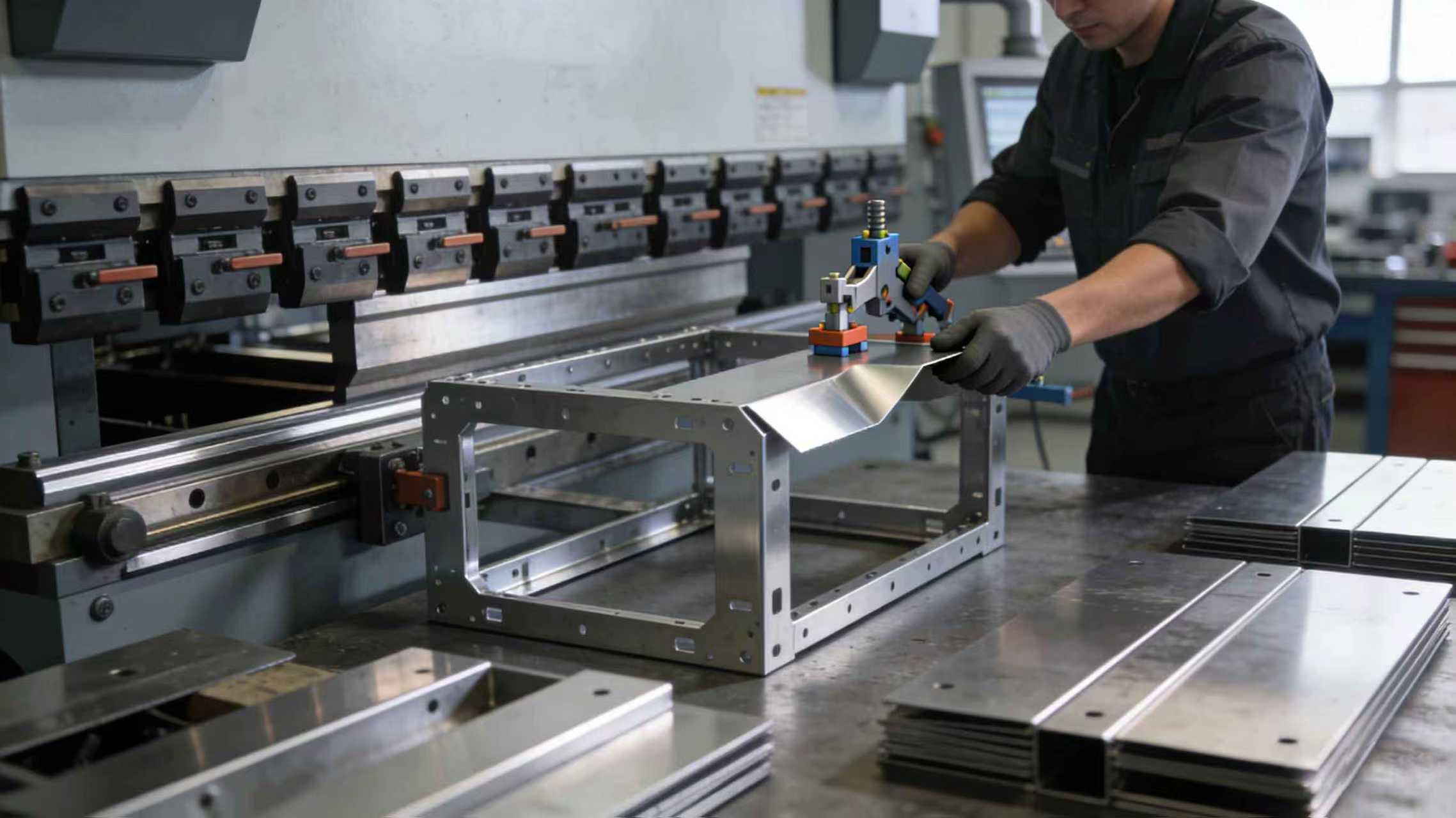

Pembengkokan CNCMesin press AMADA 8 sumbu membentuk tinggi standar 2U (88,9 mm) dan mengintegrasikan rusuk penguat tahan getaran ke dalam rangka utama enclosure. Jig 3D khusus mencegah efek pegas balik, memastikan kepatuhan terhadap dimensi rak EIA-310.
PengelasanPengelasan laser serat (1500W) menyambung sambungan rangka penutup utama – lasan sempit (≤1mm) meminimalkan deformasi termal, menjaga kerataan penutup (≤0,1mm/m) untuk pemasangan rak yang stabil dan ketahanan terhadap getaran.
Perawatan PermukaanLapisan cat bubuk elektrostatik (hitam/abu-abu matte, sesuai gambar) – ketebalan 60μm, dikeringkan pada suhu 180℃ selama 20 menit, mencapai kekerasan pensil 9H dan ketahanan semprotan garam 480 jam (cocok untuk lokasi pemantauan semi-luar ruangan).
3. Kontrol Kualitas
Inspeksi Dimensi: Mesin Pengukur Koordinat (CMM) memverifikasi posisi antarmuka panel depan (toleransi ±0,03 mm) dan dimensi pemasangan rak (sesuai standar EIA-310).
Pengujian Fungsional: Ketahanan terhadap getaran (diuji hingga amplitudo 1,5g, sesuai dengan kondisi lokasi pemantauan seismik) dan efisiensi pembuangan panas (aliran udara melalui kisi-kisi mengurangi suhu internal sebesar 12℃ di bawah beban 45W).
Tantangan Proyek & Solusi Sanjun
1. Tantangan: Penyelarasan Antarmuka yang Tepat untuk Komponen Terminal Seismik
Tata letak multi-port pada panel depan (data seismik, keluaran sinyal) perlu disejajarkan sempurna dengan papan sirkuit internal – ketidaksejajaran akan menunda perakitan terminal.
Larutan: Jig pemosisian khusus untuk pemotongan laser + inspeksi CMM 100% pasca-pemotongan pada panel depan, memastikan toleransi posisi lubang ≤±0,03mm.
2. Tantangan: Ketahanan Getaran & Kepatuhan Standar Pemasangan Rak
Rak 2U tersebut memerlukan desain struktural tahan getaran (untuk lokasi pemantauan) sekaligus memenuhi dimensi rak EIA-310 – penambahan rusuk penguat berisiko melebihi tinggi standar.
LarutanPembengkokan CNC yang dioptimalkan untuk mengintegrasikan rusuk penguat mikro dalam ketinggian 2U 88,9 mm; simulasi getaran 3D mengkonfirmasi stabilitas di bawah amplitudo 1,5g tanpa mengorbankan kompatibilitas rak.
3. Tantangan: Disipasi Panas pada Kabinet Kontrol Seismik Tertutup
Ruang 2U yang kompak membatasi aliran udara, tetapi lubang panas yang berlebihan dapat melemahkan kekakuan struktural (penting untuk ketahanan terhadap getaran).
Larutan: Lubang ventilasi panas bersudut (kemiringan 30° untuk mencegah penumpukan debu, seperti pada gambar) + material ventilasi paduan aluminium – meningkatkan aliran udara hingga 20% sambil mempertahankan kekakuan struktural melalui rusuk penguat yang ditargetkan.
4. Tantangan: Konsistensi Batch untuk 1.500 Unit
Diperlukan dimensi yang seragam di seluruh 1.500 wadah untuk perakitan massal komponen terminal seismik yang tanpa hambatan.
Larutan: Pemuatan/pembongkaran otomatis untuk pemotongan dan pembengkokan laser + pemeriksaan dimensi 100% dengan alat ukur presisi – penyimpangan dimensi setiap batch dikendalikan hingga ≤0,1 mm.
Hasil Proyek
PengirimanSebanyak 1.500 unit enclosure peringatan dini seismik 2U berhasil dikirim 3 hari lebih cepat dari tenggat waktu 40 hari, dengan tingkat kelulusan inspeksi pra-pengiriman 100%.
Kinerja LapanganSetelah 7 bulan digunakan di lebih dari 200 lokasi, perangkat tersebut menunjukkan 0 kasus ketidaksesuaian antarmuka, 0 masalah panas berlebih, dan 0 ketidakstabilan struktural di area pemantauan yang rawan getaran.
Kolaborasi KlienPenyedia teknologi seismik tersebut menandatangani pesanan lanjutan untuk 2.000 unit enclosure 2U tambahan, dengan menyebutkan "presisi dan keandalan struktural yang disesuaikan dengan industri seismik" dari Sanjun sebagai pembeda utama.
